경량철골 반자틀(M바, T바시스템)

경량철골 반자틀







   반자의 설치 목적



- 미관적 구성

- 분진(먼지) 방지

- 음과 열 차단

- 배선, 배관 등의 차폐

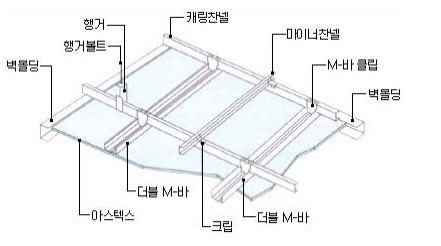

  M-바(bar) 시스템(system)



▷ 사용용도

- 조절 행거: 캐링 채널과 달 볼트의 연결

- 클립: M-바와 캐링 채널의 연결

- 싱글 M-바: 천장판의 중간 부분

- 더블 M-바: 천장판의 연결 부분



▷ 시공순서

반자틀 4단계	앵커설치 -> 달대설치 -> 천장틀설치 -> 텍스 붙이기
반자틀 8단계	인서트 -> 달볼트 -> 조절행거 -> 벽 반자돌림대 -> 캐링채널 -> 클립 -> M-바 -> 천장판

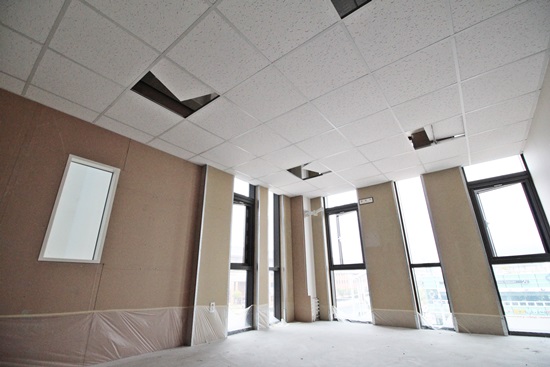

▷ 시공사례

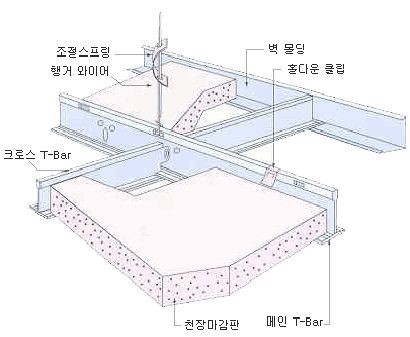

  T-바(bar) 시스템(system)



▷ 장점

- 천장 마감재의 보수 및 유지, 관리가 용이하다.

- 천장 내부시설의 보수 및 점검이 용이하다.

- 천장 설비의 시공 및 위치 선정이 용이하다.

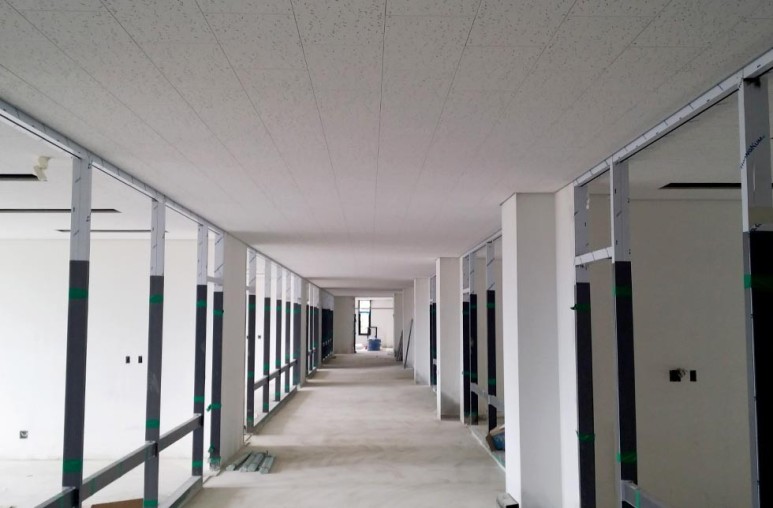

▷ 시공사례
