블록 공사에 대해서...



출처: 핀터레스트



블록벽의 종류



블록장막벽

상부 하중을 받지 않는 칸막이벽에 블록을 쌓는 것



보강 블록조

블록을 통줄눈으로 하여 중공부에 철근과 콘크리트를 부어 넣어 보강한 구조



거푸집 블록조

블록으로 형틀을 만들고 그 속에 철근과 콘크리트를 채워 넣는 구조









블록의 치수



기본형 블록

치수 : 길이 390mm , 높이 190mm , 두께 100, 150, 190, 210mm

허용오차 : 길이, 두께 ±2     높이 ±3



장려형 블록

치수 : 길이 290mm , 높이 190mm , 두께 100, 150, 190mm

허용오차 : 길이, 두께 ±2     높이 ±3



이형 블록

길이, 높이, 두께의 최소 치수를 90mm 이상으로 한다.

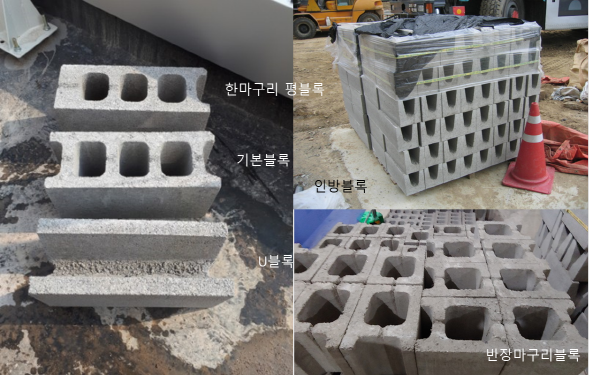

블록의 명칭





이형 블록의 종류 및 특징

구   분	특   징	위   치
창대블록	창문틀의 밑에 쌓는 블록	창문아래
인방블록	문골 위에 쌓아 철근과 콘크리트를 다져 넣어 보강하는 U자형 블록	창문 위
창쌤블록	창문틀 옆에 창문이 잘 끼워지도록 만든 블록	창문 옆





보강 블록조



특징



블록을 통줄눈으로 하여 중공부에 철근을 대고 콘크리트를 채워 보강하는

구조를 말하며, 구조 형식이 튼튼하여 3~5층 정도까지 시공이 가능하다.



시공방법



- 일반적으로 줄눈은 철근의 배근이 용이하도록 통줄눈으로 시공한다.

- 내력벽의 두께는 15cm 이상이 되게 한다.

- 세로근의 철근 간격은 40~80cm 정도로 하며, 이어 대지 않고

   기초보 하단에서 테두리보 상단까지 40d 이상 정착시킨다.

- 가로근의 철근 간격은 60~80cm 정도로 하며, 가로근용 블록을 사용하고

   이음 길이는 25d 이상이 되게 한다.

- 세로 철근을 댄 부분은 반드시 콘크리트로 채운다.

- 모서리, 교차부, 개구부 주위, 벽 끝은 반드시 사춤 모르타르로 채운다.



인방보와 테두리보



인방보



- 보강 블록조의 가로근을 배근하는 것으로 창호 상부에 설치하여 테두리보의 역할을 한다.

- 인방 블록을 좌우 벽면에 20cm 이상 걸치고 철근의 정착 길이는 40d 이상으로 한다.



테두리보



- 분산된 벽체를 일체로 하여 하중을 균등하게 분산시킨다.

- 수직 균열을 방지한다.

- 세로 철근을 정착시킨다.

- 집중 하중을 받는 부분의 보강재 역할을 한다.



테두리보의 치수



- 춤: 벽두께의 1.5배 이상 또는 30cm 이상

- 너비: 벽두께 이상

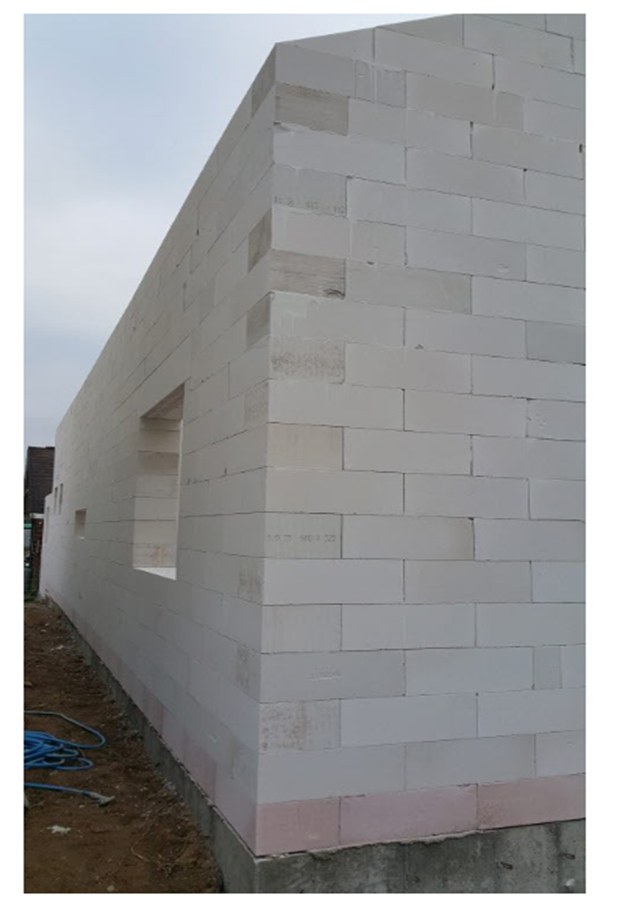

ALC(Autoclaved Lightweight Concrete) 블록



경량기포 콘크리트의 일종으로 생석회, 규사, 시멘트, 플라이애시 등을 원료로 하여

고온, 고압 하에서 증기 양생 한 블록을 말한다.



장점(특징)



- 흡음성과 차음성이 우수하고 단열성이 좋다.

- 불연재료이고 경량으로 취급이 용이하며, 현장에서 절단 및 가공이 용이하다.

- 건조 수축률이 작고 균열의 발생이 적다.



단점



- 강도가 비교적 약하다.

- 다공성 제품으로 흡수성이 크며 동해에 대한 방수, 방습 처리가 필요하다.



ALC 블록
