유리공사에 대해서 알아보자!







일반사항



유리의 특징



· 장 점

빛과 시선을 투과시킨다
불연재료이다
내구성이 크고 반영구적이다



· 단 점

충격에 약하여 파손되기 쉽다(취성)
불에 약하다
파편이 예리하여 위험하다
두께가 얇으면 단열, 차음효과가 작다



판유리의 두께



· 박판유리

두께 3mm 미만의 판유리



· 보통 판유리

두께 3~5mm의 판유리



· 후판유리

두께 6mm 이상의 판유리





유리의 종류



보통 판유리 종류



· 보통 판유리 (crawn glass)

주성분에 의해 소다석회유리라고 불리며, 보통 판유리로서 9.29㎡(100ft²)를
한 상자 단위로 판매한다



· 플로트유리 (float glass)

플로트공법으로 생산되는 맑은 유리로 거울, 접합유리, 복층유리 등에
사용되며 대형 판유리 제작이 가능하다





안전유리 종류



· 강화유리 (tempered glass)



- 판유리를 600℃로 가열한 후 급랭시킨 안전유리
- 강도가 보통 유리의 3~5배 강하다( 흼강도 6배)
- 유리 파손 시 모가 작아 안전하다
- 내열성이 우수하다 (200℃에서 깨지지 않음)
- 현장에서 재가공이 어렵다



[용도] 자동차, 현관 유리문, 에스컬레이터



· 망입유리 (wire glass)



- 유리내부에 금속망을 삽입하고 압착성형한 유리
- 유리 파손에도 금속망에 의한 도난방지 효과
- 화재 발생 시 산란하는 위험 방지
- 현장 절단이 가능



[용도] 화재 방지용(방화용), 도난 방지용(방도용)



· 접합(합판)유리 (laminate glass)



- 2장 이상의 판유리 사이에 합성수지를 넣고, 고열로 강하게
  접합한 유리로 강도가 크다
- 여러 겹이라 다소 하중이 무겁지만 견고하다
- 유리 파손 시 산란이 방지된다
- 현장 절단이 가능하다



[용도] 자동차, 고층건물, 방탄유리



· 방탄유리 (triplex glass)



- 접합유리의 일종으로 유리 사이에 폴리카보네이트를 넣고
  고온으로 접합한 방탄성능의 특수 안전유리



[용도] 자동차, 특수건물





표면가공 및 특수 유리 종류



종   류	특   징	용   도
갈은(마판)유리 (polished plate glass)	후판유리의 한 면, 양면을 연마하여 광택을 낸 유리	고급 유리, 쇼윈도, 거울
흐린(서리)유리 (sand blast glass)	고압 분사기를 이용하여 금강사, 모래 등을 분사해 면을 거칠게 만들어 흐리게 가공한 유리	장식용 창
부식(에칭)유리 (etching glass)	유리에 파라핀을 바르고 철필로 무늬를 새겨 부식시킨 유리	조각유리, 실내장식용

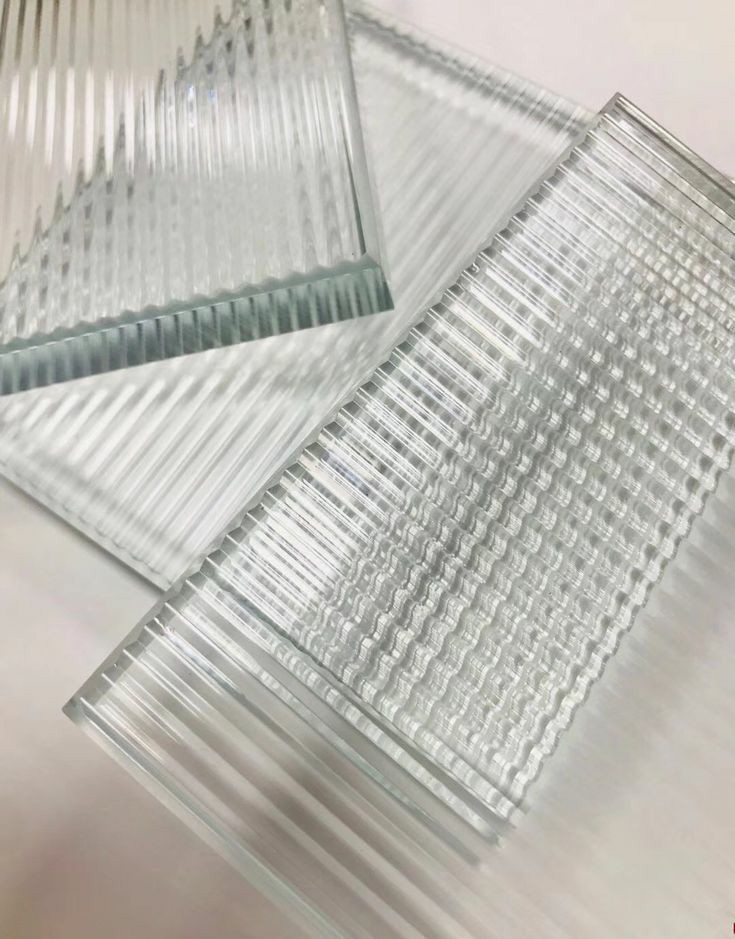

형판(무늬)유리 (embossed glass)	판유리 한 면에 각종 무늬를 만든 유리	거실 출입문, 천창
반사유리 (reflective glass)	반사막이 광선을 차단, 반사시켜 실내에서 외부를 볼때에는 전혀 지장이 없으나 외부에서는 거울처럼 보이게 되는 유리	거실창
컷글라스 (cut glass)	표면에 광택이 있는 홈줄을 새겨 모양을 낸 유리	장식용 창
열선흡수유리	- 태양광선 중 적외선(열선)을 흡수하여 실내 냉방효과를   증대시킨 유리 - 철, 니켈, 크롬 등을 가하며 적외선흡수유리, 열선차단유리라고 함	서향 창, 자동차
열선반사유리	표면에 열반사막을 입힌 유리로 태양의 복사선을 반사하여 실내 냉방효과에 효과적임	사무실의 외벽 유리
자외선흡수유리	태양광선 중 자외선을 흡수, 차단한 담청색의 투명유리 (자외선차단유리)	박물관, 상점, 의류 진열장
자외선투과유리	자외선의 살균효과를 위해 50~90%의 자외선을 투과시킨 유리	병원 선룸, 온실, 요양소
방사선차단유리	산화연(PbO)의 함유로 의료용 X선이나 원자력 관계 방사선을 차단하는 유리	X-ray 촬영실
로이유리 (low-emissivity glass)	- 유리 표면에 금속(은)을 얇게 코팅한 것으로 열의 이동을 최소화하    는 에너지 절약형 유리 - 가시광선(빛)은 투과시키고, 장파장의 적외선은 효과적으로 차단하    여 여름철의 외부열은 차단하고, 겨울의 내부 난방열이 외부로        빠져  나가는 것을 차단하여 냉난방의 효율을 극대화하는   에너지 절약형유리	주거시설, 업무시설, 학교시설
복층유리 (pair glass)	- 2장의 판유리 중간에 건조공기를 봉입한 유리 - 단열성능, 방음성능, 결로방지 효과	단열창 유리
유리블록	- 투명 유리상자로 내부 공기층에 의해 열전도율이 적은 유리 - 방음, 단열효과가 크며 장식적 효과로 사용	거실/ 계단실 채광, 의장용, 구조용
프리즘유리	한 면에 톱날 모양의 홈이 있어 광선을 조절, 확산하여 실내를 밝게 하는 유리(포도유리)	지하실 채광용
유리타일	불투명한 유리로 광택이 좋고, 비흡수성/ 화학저항성이크며, 내부장식용으로 사용	내부벽
스테인드글라스	금속 테두리로 여러가지 모양을 만든 다음 그 사이에 색유리를 도안에 맞게 끼워서 만든 유리	장식용
유리섬유, 기포유리	단열성/ 흡음성/ 내식성/ 내수성이 좋으며, 각종 단열재료로 사용	단열재





유리 끼우기



유리 퍼티의 종류



유리 퍼티에는 반죽퍼티, 나무 퍼티, 고무 퍼티 등이 있다.

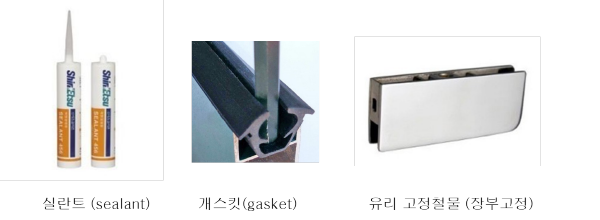

유리 끼우기 재료의 종류



- 퍼티(putty) - 나무졸대 - 실란트(sealant) - 개스킷(gasket)



유리 끼우기 공법



· 퍼티 대기법



- 반죽퍼티 대기
- 나무퍼티 대기
- 고무퍼티 대기
- 누름대 대기



· 부정형 실(seal)재 끼움법



유리를 세팅블록(setting block)으로 고인 후 고정물을 설치하고
퍼티나 탄성 실란트로 고정하는 법



· 개스킷 시공법



- 그레이징 채널 고정법
- 그레이징 비드 고정법
- 구조 개스킷 시공법



· 장부 고정법

- 나사 고정법
- 철물 고정법
- 접착제 고정법

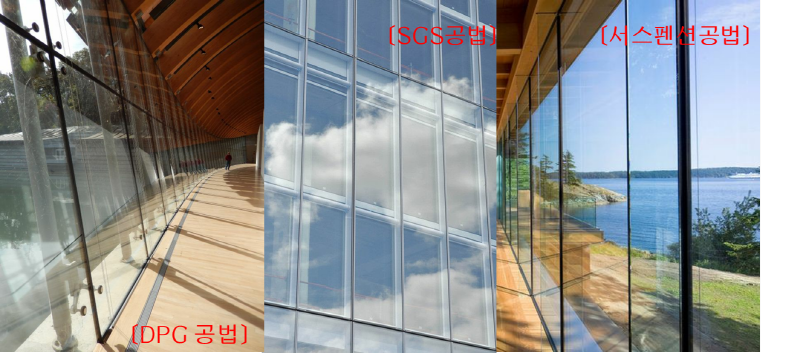

대형 판유리 시공법(커튼월)



SGS 공법 (Structural sealant Glazing System)	건물의 창과 외벽을 구성하는 유리와 패널류를 구조 실란트(structural sealant)를 사용하여 실내 측의 멀리온(mullion)이나 프레임(frame) 등에 접착 고정하는 방법이다
서스펜션공법 (suspension system)	대형 판유리를 멀리온(mullion)이 없이 유리만으로 세우는 공법이다 상단에 특수 고정철물을 달아매고 유리의 접합부에 리브유리(stiffener)를 사용하며, 유리 사이 줄눈은 고성능 실란트로 마감한다
DPG 공법 (Dot Point Glazing system)	4점 지지 유리시공법으로서 기존의 프레임(frame)을 사용하지 않고 강화유리판에 구멍을 뚫어 특수가공 볼트(bolt)를 사용하여 유리를 고정하는 법으로 자연미, 개방감, 채광효과가 우수하다



유리의 절단 및 검사 항목



유리의 절단



· 두꺼운 유리

유리칼로 금을 긋고 고무망치로 뒷면을 두드려 절단



· 접합유리

양면을 유리칼로 자르고 면도날로 중간에 끼운 필름을 절단



· 망입유리

유리칼로 자르고 철망 꺾기를 반복하여 절단





절단 불가능한 유리



강화유리, 복층유리, 유리블록, 스테인드글라스 등





검사 항목



만곡, 두께, 치수, 겉모양 등을 검사한다





유리의 열파손



원인 및 특징



· 원인

태양광에 의해 열을 받게 되면 유리의 중앙부는 팽창하는
반면 단부는 인장응력과 수축 상태를 유지하기 때문에
파손이 발생



· 특징

주로 열흡수가 많은 색유리에 많이 발생하며,
실내와 실외의 온도 차가 급격한 동절기에 많이 발생
