금속공사에 대해서...

비철금속, 기성 제품











◆ 비철금속





▶ 구리(동) 및 구리합금



  구리(동)



- 연성과 전성이 크다
- 열전도율 및 전기전도율이 가장 크다
- 산 및 알칼리에 약하며 암모니아에 침식된다
- 습기를 받으면 이산화탄소와 부식하여 녹청색이 되나
  표면만 부식되고 내부를 보호한다



[용도] 전선, 방열기



*연성: 재료에 인장력을 주어 가늘고 길게 늘어나는 성질

*전성: 재료를 두들길 때 얇게 퍼지는 성질





  구리합금



- 황동



- 구리에 아연을 혼합하여 만든 합금강
- 구리보다 단단하여 주조가 잘되며, 가공하기 쉽다
- 강도 및 내구성이 크다



[용도] 전선, 방열기



- 청동



- 구리에 주석을 혼합하여 만든 합금강
- 표면은 특유의 청록색을 띠며 대기 중에서 내식성이 강하다



[용도] 전선, 방열기









▶ 알루미늄



- 강도가 약하나 경금속이다 (비중: 2.7 , 철의 1/3)
- 잘 녹슬지 않아 사용 내구연한이 길다
- 공작이 자유롭고 기밀성에 유리하나, 내화성이 약하다
- 알칼리에 약하므로 콘크리트 접촉 부위에는 방식 처리한다



[용도] 창호철물



---



◆ 기성 제품



▶ 고정 철물

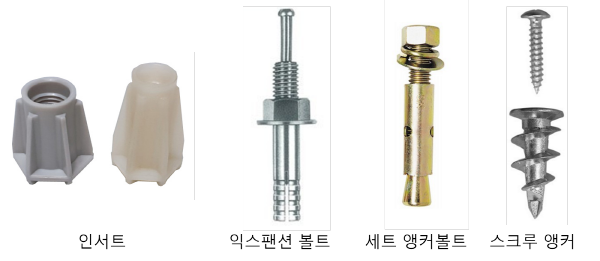

  철물의 종류



- 인서트 (insert)

콘크리트 슬래브 밑에 설치하여 반자틀, 기타 구조물을 달아매고자
할때 달대볼트의 걸침이 되는 수장철물



- 익스팬션 볼트 (expansion bolt)

확장볼트, 팽창볼트라 불리며 콘크리트, 벽돌 등의 면에 띠장, 창문틀,
문틀 등의 다른 부재를 고정하기 위하여 묻어 두는 특수볼트



- 세트 앵커볼트 (set anchor bolt)

콘크리트 벽이나 바닥에 구멍을 뚫은 후 볼트를 삽입하여 타격하면
파이프가 벌어지면서 고정되는 나중에 매입하는 앵커볼트



- 스크루 앵커 (screw anchor)

콘크리트, 벽돌, 석고보드 등의 면에 비교적 경량부재를 고정하기 위하여
나중에 매입하는 앵커



  고정용 공구



· 드라이브이트 건(drive - it gun)

- 타정총이라 불리며, 소량의 화약을 이용하여 콘크리트, 벽돌벽, 강재 등에
  특수가공한 못(drive pin)을 순간적으로 처박는 공구
- 장점:  공기의 단축
           노동력의 절감
           시공작업의 용이성









▶ 기성 철물



· 논슬립 (non-slip)

- 논슬립은 계단의 디딤판 끝에 대어 미끄럼 방지 역할을 하는 철물이다
  계단폭 끝에서 5cm 정도 떼어 시공한다
- 논슬립 고정법: 고정매입법, 나중매입법, 접착제법



· 황동줄눈대

- 미장 바닥재의 구획을 위해 설치하는 철물로 균열과 연속 파손을 방지하며,
  파손으로 인한 부분적 보수를 용이하게 한다
- 줄눈대 설치의 목적:  -재료의 수축, 팽창으로 인한 균열 방지
                             -바름 구획의 구분
                             -보수 용이



- 코너비드 (corner bead)

기둥, 벽 등의 모서리에 대어 미장 바름 및 마감재를 보호하는 철물



- 조이너 (joiner)

벽, 천장에 텍스, 보드, 금속판 등의 이음새를 감추어 누르는 데 쓰이는 철물



- 메탈라스 (metal lath)

얇은 철판에 일정한 간격으로 자름 금을 내어서 당겨 구멍을 그물처럼 만든 철망



- 와이어라스 (wire lath)

아연도금한 굵은 철선을 꼬아서 그물처럼 만든 철망



- 와이어메시 (wire mesh)

연강철선을 직교시켜 전기 용접하여 만든 철망



- 펀칭메탈 (punching metal)

얇은 철판을 여러가지 모양으로 구멍을 뚫어 만든 철망
