창호철물에 대해서 알아보자!

창호 철물에 대해서 알아보자!











창호 철물은 창짝, 문짝을 창문틀에 접착 ·설치하여

잠그거나 여닫을 때 사용하거나 장식으로 쓰이는

철물의 총칭이다.



창호 철물은 용도, 구조, 모양, 재질 등에 따라

여러 종류가 있으나 일반적으로

목제 창호용과 철제 창호용으로 대별하지만

철물의 형식, 치수, 기타는 큰 차이가 없다.

목제 창호철물은 창호와 별도로 주문하여 달지만

강제 창호철물은 창호 제작회사에서 달거나

준비하여 현장에 반입한다.



---





▶ 창호철물용 재료



재료의 재질은 강철, 주철, 단철, 황동, 청동, 구리, 알루미늄, 플라스틱,

스테인리스 스틸 등을 사용한다.

재료의 품질은 한국산업규격(KS)에 적합한 것을 사용한다.





▶ 창호철물의 종류



(1) 창호철물



성능과 기능에 따라 지지 철물, 잠금 철물, 개폐 조정기, 손잡이 및 손걸이,

기타 창호 철물로 분류한다.



· 지지 철물

정첩, 힌지와 문 바퀴 및 레일 등



· 잠금 철물

자물쇠, 열쇠, 꽂이쇠, 걸쇠 등



· 개폐 조정기

도어클로저, 도어캐치, 도어 홀더, 문 버팀쇠, 창개폐조정기 등



· 손잡이 및 손걸이

알손잡이, 레버핸들, 파이프 손잡이, 오목 손잡이 등



· 기타 창호 철물

밑판, 도어 행거 등

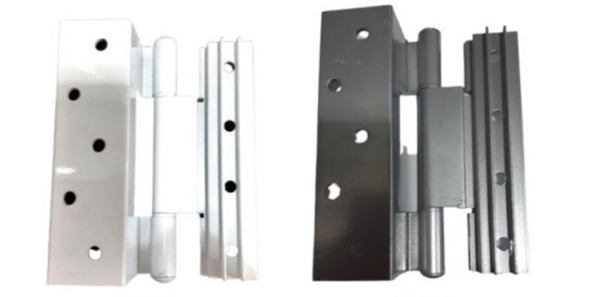

(2) 정첩



문짝을 문틀에 달아 여닫는 축이 되는 것이며, 문짝은 이 축을

중심으로 축에 의하여 지지되고 정해진 방향으로 개폐된다.

정첩은 축이 되는 핀과 핀을 보호하기 위해 둘러감은 관형으로

되어 있는 너클로 구성되어 있다.



· 보통 정첩

핀이 고착되어 쉽게 해체되지 않으므로 특히 방범적인 곳에 설치한다.



· 내민정첩

축이 많이 내민 정첩으로 벽이 두꺼운 곳의 문을 180˚ 로 열기 힘들때 사용한다.



· 깃대 정첩

두꺼운 날개를 반씩 갈라 깃대 모양으로 만들어 자유로 분리시킬 수 있게 된

정첩으로 무거운 철제 문짝 등에 사용한다.



· 자유 정첩

정첩에 스프링을 장치하여 안팎으로 자동개폐 작동을 할 수 있도록 한 것으로

비교적 출입이 번잡한 개구부에 사용된다. 용수철이 들어 있어 문을 열어서

용수철이 감아지면 되풀리는 힘으로 문짝을 자동적으로 닫게 된다 하여

용수철 정첩이라고도 한다.



· 피벗힌지

창문을 상하에서 지도리를 달아 회전되도록 하는 돌쩌귀 정첩의 일종으로

주로 철제 등의 중량문을 다는 데 사용한다.







(3) 레버토리힌지



자유정첩의 일종으로서 공중화장실, 공중전화기 출입문에 쓰이며,

저절로 닫혀지지만 15cm 정도는 열려 있게 된다. 즉 표시가 없어도

비어 있는 것이 판별되고 사용 시에는 안에서 잠그게 되어 있다.



(4) 플로어힌지



바닥지도리 라고도 하며, 한쪽에서 열고나면 저절로 닫혀지는 장치이다.

바닥에 플로어힌지를 설치하고, 위는 지도리를 축대로 하여 회전시키는

것으로 기능적인 측면에서 자유롭게 또는 일반 정첩으로 지지하기

어려운 무거운 자재문 (주로 현관용 강화유리문)에 사용한다.



(5) 문바퀴



미서기, 미닫이 등의 창문 밑막이에 파놓아 문이 레일 위를 구르게 하는

바퀴로서 호차라고도 한다. 볼 베어링이 들어 있는 주철제 바퀴가

일반적으로 사용된다.



(6) 레일



문바퀴가 밑홈대 위에서 원활하게 굴러가도록 하기 위해 원형 또는

각형으로 철재, 황동재, 플라스틱재 등으로 제작 ·설치하여 창호를

개폐할 수 있도록 문바퀴의 길을 만드는 데 사용된 것이다.



(7) 자물쇠 [lock] 및 걸쇠 [key]



자물쇠는 창문 등을 닫아 잠그는 창호 철물로써 함 자물쇠, 실린더 자물쇠,

헛자물쇠, 본 자물쇠, 나이트래치, 통 자물쇠 등이 있다.

걸쇠는 창호가 열리지 않도록 돌리거나 꽂아서 거는 창호 철물로써

넓적걸쇠, 도래걸쇠, 갈고리걸쇠, 크레센트 등이 있다.



· 함 자물쇠

자물쇠를 작은 상자에 장치하여 출입문 등의 울거미 표면에 붙여 대는

자물쇠로 빗장 자물쇠 또는 면붙이자물쇠라고도 한다.



· 실린더 자물쇠

자물쇠 장치를 원통형의 실린더 속에 장치한 것으로 함 자물쇠의 일종이다.

일반적으로 많이 사용되는 자물쇠로써 핀텀블러 자물쇠 라고도 한다.



· 헛자물쇠

문을 닫으면 잠기는 걸쇠 정도의 자물쇠로서 열쇠를 쓰지 않고 걸어

잠글 수 있다. 실내 칸막이 문 등 잠그는 것이 중요하지 않는 개소에 사용한다.



· 본 자물쇠

데드 볼트, 즉 자물대만이 있어 열쇠로만 잠그고 열 수 있는 자물쇠이다.

실의 외부에서 열쇠를 사용할 수 있으나 실내에서 손으로 돌려서 열게

되는 것도 있다.



· 나이트 래치

외부에서는 열쇠로 열고 내부에서는 작은 손잡이를 틀어서 여는 것으로

화장실 문이나 대문 출입구 등에 쓰인다.



· 통 자물쇠

통으로 된 자물쇠로써 열쇠를 사용하여 한쪽에서만 잠글 수 있다.

맹꽁이자물쇠라고도 한다.





(8) 걸쇠 [latch]



창호가 열리지 않게 돌리거나 꽂아서 거는 철물이다.



· 넓적 걸쇠

통 자물쇠로 채우기 위해 넓적하게 한 걸쇠이다.



· 도래 걸쇠

넓적 걸쇠의 걸이쇠가 돌게 된 걸쇠로서 통 자물쇠를 채우는데

주로 사용한다.



· 갈고리걸쇠

철선을 사용하여 갈고리 모양으로 만들어 걸게 된 걸쇠이다.

내측에서 문짝을 걸 수 있게 되어 있다.



· 크레센트

오르내리창의 윗막이대 윗면에 대어 다른 창의 밑막이에 걸리게

되는 걸쇠로서 미서기 창문이나 오르내리창을 걸어 잠글 때 사용한다.

초생달 모양으로 되어 있다.



(9) 꽂이쇠



미서기나 미닫이 창호의 안팎 여밈대에 꿰뚫어 꽂아서 밖에서 열 수

없게 된 문걸쇠이다. 종류로는 꽂이 자물쇠, 도어 볼트, 양꽂이쇠 등이 있다.



(10) 도어클로저



열린 여닫이문이 저절로 닫히게 하는 장치의 철물로써 여닫이문의

윗막이대와 문틀 상부에 설치한다. 피스톤 장치가 있어 개폐속도를

조절할 수 있으며, 유압식과 스프링식이 있다. 도어체크라고도 한다.



(11) 도어캐치



문을 열어 제자리에 머물게 하거나 벽 하부에 대어 문짝이 벽에

부딪히지 않게 하는 철물로 여닫이문에 사용하며 도움형 도어캐치와

바닥붙이식 도어캐치가 있다.



(12) 도어 홀더



열린 문을 버티어 고정시키는 철물로 여닫이문에 사용한다.

벽 붙이기 식과 바닥 붙이기 식이 있다.



(13) 문 버팀쇠



열린 문을 버티어 고정하는 철물로 문을 열면 부딪히지 않게

받쳐 걸어 놓을 수 있게 된 것이다.







(14) 창 개폐 조정기



여닫이창을 열어젖혀 바람에 여닫히는 것을 방지하기 위해

열어서 고정시키는 철물이다. 여닫이 창의 창짝 하부와 밑 틀에

설치한다.



(15) 손잡이 및 손걸이



창문을 열 때 손으로 잡게 된 철물이 손잡이이고 창문을 개폐할

때 손이 들어가 끼이게 된 철물을 말한다.



· 알손잡이

잡는 부분이 넓적한 알모양으로 둥글게 된 것으로 실린더 자물쇠의

손잡이로 주로 사용한다.



· 레버 핸들

손으로 레버를 돌려 개폐할 수 있도록 하는 손잡이로 병원 및

유아 교육시설의 출입문 손잡이로 주로 사용한다.



· 파이프 손잡이

파이프를 길게 댄 손잡이로 주로 강화문에 사용한다



· 오목 손잡이

손가락을 걸어 개폐할 수 있도록 하는 철물로써 미서기, 미닫이에

주로 사용한다



(16) 밑판



문을 손으로 미는 자리에 붙여 대는 판으로 문짝과 설치된 유리가

번번이 여닫는 과정에서 발생되는 충돌에 의한 유리의 파손을

방지하고 문짝을 사전 보호하기 위해 설치된 것으로 현관 출입문의

유리 무테 문 등에 사용된다.



(17) 챌판



문의 하부 발이 닿는 부분에 대어 문짝이 발에 차여 손상되는 것을

보호하는 금속판으로 장식용으로도 사용한다



(18) 도어 행거



접문 등 문 상부에 달아매는 철물 또는 미닫이 창호용 철물로 달아매는

문의 이동장치에 쓰이는 것으로 문짝의 크기에 따라 2개나 4개의 바퀴가

있는 것을 사용한다
