하드웨어 공사 특기 시방서 [ft. 무빙월]

하드웨어 공사 특기 시방서 [ft. 무빙월]







▒ 일 반 사 항



1. 적용 범위

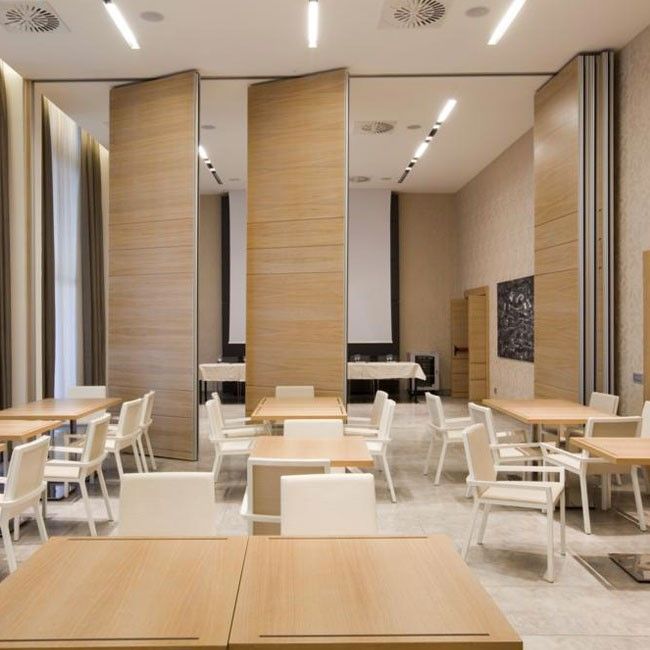

무빙월은 건축물 내, 외의 가변적인 공간 분할을 할 수 있는

시스템으로 천장 내부에 설치된 트랙을 따라 판넬과

연결된 트롤리의 구동장치로 자유롭게 이동을 하여야 하고

원하는 격납고에 원활하게 격납되어야 한다



2. 제출물



무빙월의 자재 및 부자재에 대하여 아래의 자료를 제출하여야 한다



① 트랙, 트롤리, 판넬의 시험 성적서

② 유지관리자료 (취급설명서, 유지관리방법) 및

조작핸들

③ 견본 (SAMPLE)

본 사항에서 요구된 SYSTEM 성능 및 품질에 의하여

제작 설치 될 견적을 제작하여 현장 납품 전에

발주자 요구 시 제출한다



3. 참조 규격



① KS B 6759 알루미늄 및 알루미늄 합금 압출 형재

② KS D 3568 구조용 각형강관

③ KS F 3101 판넬 바탕 석고보드

④ KS L 9102 판넬 내부 충진재

⑤ ASTM E 90 (미국 공업 재료 시험 협회 규격)

- 판넬의 차음(음향투과) 성능

⑥ ASTM E 84 건축 자재의 표면연소 특성에

대한 시험표준



4. 품질 보증



제작자는 본 프로젝트에서 요구되는 품질관리 필수 사항을

준수할 수 있는 전문업체로 제조업체의 인증서,

특정 조건을 충족함을 보증할 수 있는 공인 기관의

검사 데이터를 제출 후 공사 감독자의 시공 승인을 득한

제품에 대하여 설치 시공하여야 한다



5. 운송보관 및 취급



· 운반, 수송



무빙월 제작업자는 제작, 납품, 설치 공사를

완료 시까지의 모든 자재들의 보관, 수송, 하역 및

취급에 있어서 사고에 안전을 기하여야 한다



· 현장 보관



제품의 적재 장소는 빗물과 습기로부터 안전한 곳으로

지정하여야 한다



· 취급



제품의 보호를 위하여 포장은 빗물과 충격으로부터

보호할 수 있도록 취급한다







▒ 자 재



1. 무빙월 자재



무빙월은 아래 규정된 항복에 합격한 품질로 하여야 하며,

부자재는 견본품, 시공 상세도면에 따른다



2. 무빙월 시스템 성능 (규격 성능 요구사항)



- TRACK (KMW-A14)

알루미늄 트랙 (Alloy: 6063, Size: W90mm x H80mm, T5m)으로

하중 인장강도의 규격 성능은 30,759 N 이상이어야 하고,

공인된 시험기관의 시험방법에 근거한 시험 성적서를 제출하여야 한다



- TROLLEY (KMW- AT14)

트롤리는 이중구조의 Horizontal Counter-Rotating Wheel 방식

(수평으로 뉘어진 두 개의 롤러가 역방향으로 회전하는 것)으로

4개의 Steel Bearing 이 하우징에 내에 매입되어 있으며,

최소한의 힘으로도 움직일 수 있고

소음방지와 하중분산의 기능을 가져야 한다.

또한 판넬 이동시에는 +, L, T 자 교차로 및 90℃ 회전을

자유롭게 할 수 있어야 하며, 하중 인장강도의 규격 성능은

30,759 N 이상이어야 하고, 공인된 시험기관의 시험방법에

근거한 시험 성적서를 제출하여야 한다



3. PANEL



· 차음성능



PANEL은 공간분할과 소음방지 기능으로 제작되며

차음 성능은 STC(Sound Transmission Classification) 등급 52이며

ASTM E90의 표준 측정방법에 따른다



· 내화성능



화염 확산등급 25, 연기 발생도 15 이하의 CLASS 'A' 이상이며

ASTM E84의 측정 방법에 따름



· 수직부(Vertical Profile & Seal)



판넬과 판넬이 접합되는 부분은 각각 요철 형태로 압출한

ALUMINIUM으로 프로파일로 INTERLOCKING ASTRAGAL에

VINYL SOUND DAMPING SEAL을 부착하여

음향 투과를 막아주며 이 VINYL SEAL 은

탄력성이 있어야 한다

· 수평부(Horizontal Bar & Seal)



알루미늄 재질의 Horizontal Bar (Top/ Bottom)와

이중구조의 고무성형품인 Horizontal Seal (Top/ Bottom)이

서로 요철모양으로 결합되며, 하부 Horizontal Bar & Seal의

상하 이동을 통해 바닥면에 패널을 완전 밀착시키도록 사용되는 것으로,

방음 음성을 비롯한 외부의 충격으로부터

패널의 흔들림 및 비틀림을 방지하기 위한 기능을

수반하여야 한다



· 확장 밀착 시스템 (Lever Closure Panel)



파티션 마지막 장과 벽체와의 간격 조절용으로

벽체에 밀착하여 틈이 발생하지 않도록 압력에 의해 밀착된다



· 판넬 고정



크랭크 회전 방식에 의한 180도 회전에 의해

상하부 고정장치가 고정 및 해체되는 시스템이며,

밀착력 강화 및 바닥 레벨 편차 부분을 커버할 수 있도록 하기 위해

스프링의 장력을 접목한 고정 방식이다.

판넬의 고정 및 해체가 용이하도록 180도 이내의

회전에 의해 작동되어야 한다



· 표면 마감재



표면 마감은 방염 인테리어 필름으로 한다







▒ 시 공



1. 시공조건 확인



· 협의



현장의 진행 상태 확인 및 타 공정과의 관계 확인 후

시공할 무빙월 자재를 현장 내에 반입하여

승인을 득한 후 시공 시작과 완료까지의 절차 확인



· 현장여건 파악



시공 시 필요한 전기, BT 발판 설치 및 해체,

장비 관리, 타 공종과의 관계 확인



· 설계도서 검토



시공 할 곳의 규격 및 크기 확인



2. 작업 준비



· 시공 준비 작업



- 제품 규격 및 현장 실측 규격, 검토 확인

- 제품 및 부속 자재의 수량, 훼손, 오염, 파손, 부 적합성 확인

- 장비 및 작업 도구, 현장 시공도면, 확인

- 작업 인원의 작업 배치 계획 및 화재에 대비한

소화기 배치, 운영 계획 확인

- 시공 시 문제점 발견에 관한 검토 보고 숙지 확인



· 안전 대책



- 설치 작업 전 추락, 부재 낙하 등이 발생하지 않도록

안전관리 숙지 및 안전 관리 규정에 대한

안전시설을 하여야 한다

- 작업자에게 현장 상황에 따른 기본적인 개인 안전 장구를

지급하여 현장 내에서 항시 휴대 활용토록 하여야 한다

- 재해가 발생 시에는 안전 수칙대로 행동해야 하며,

화재가 발생하지 않도록 사용 장비에 대한

점검을 철저히 실시한다



3. 시공 기준



1. 공통사항



무빙월이 설치될 현장의 천장 높이, 벽체와 벽체 사이의

간격 치수, 천정 보강틀 설치 위치에 따른 검토 확인,

무빙월 점검구, 위치 표시를 확인하고, 공사 감독자와 협의한다



2. 주요 내용별 시공



· 기준 먹매김



현장 검측에 의하여 최종 확정된 세부 시공 상세도에 의거,

시공할 곳의 수직, 수평 기준점을 먹매김 표시 한 후

승인을 받아야 한다



· TRACK 설치



- 트랙 보강은 슬라브 하부부터 천정 마감까지를

수직 범위로 하고,

50x 50x 4 THK Steel Angle로 시공한다



- 트랙 설치 간격은 천정으로부터 슬라브 하부까지의

높이와 판넬의 무게에 따라 다르나

일반적인 설치 간격은 다음과 같으며

시공 상세도에 따라야 한다

ⓐ 무빙월의 주행 및 설치 구간: 800~ 1,000mm 간격

ⓑ 집중하중이 예상되는 격납고 구간: 300~ 500mm 간격



- 철부의 설치는 전기용접으로 하며, 용접 부위는 방청재로 도장한다



- 트랙 공정용 앵글과 트랙은 육각 너트로 이중 고정한다



- 트랙의 전 부분은 정확히 고정, 수평이 되도록 하고

처짐이나 뒤틀림이 없도록 시공한다



- 격납고 부분은 트랙에 천정공사팀에서 트롤리 점검구를 설치하여

트롤리의 점검 및 보수를 용이하게 할 수 있도록 배려하여야 하며,

발주처에 점검을 위한 점검구의 설치를 요청하여한다



· PANEL 설치



- 본 제품은 중량물이므로 취급 시 항상 안전사고의

예방에 최선을 다하여야 한다



- 무빙월을 트랙에 설치 시 특히 높이가 높은 무빙월은

취급주의를 철저히 이해하고 장비를 이용하여

안전하고도 효율적으로 작업할 수 있도록 사전계획을 세워야 한다



- 무빙월의 설치 후에는 트롤리 볼트로 무빙월의 Level를

교정해야 한다



- 판넬은 표준 판넬과 bevel gear가 장착된 판넬로 구분되며

격납하는 순으로 판넬을 설치한다

먼저 track의 상하수평상태를 확인 후 track의 한 지점을

기준으로 하여 파티션의 상부와 하부의 수직 상태를 확인한다

판넬의 측면에 있는 fixing system에 crank handle을 사용하여

removal seal이 상하부에 완전히 밀착되도록 한다

판넬과 판넬의 결합은 요철모양으로 이루어져 있으며

틈새가 없도록 밀착시킨다. 무빙월의 설치 위치의 치수 허용오차는

공사 시방에 따르나 정한 바가 없는 경우 무빙월의 설치 위치의

치수 허용오차의 표준치는 아래와 같다



연직 방향: ±1.5mm   수평방향: ±1.5mm







4. 현장 품질관리



· 사용 검사 승인



기자재의 공급과 제작, 설치 규정을 본 시방서의

내용을 발주자, 감독원 및 계약자 입회하에 합격한 후 인도한다



· 시운전



현장 설치 공사 완료 후 발주자의 입회하에 전체적인 운행과

작동방법으로 시운전을 시행하여 승인을 획득한 후

납품 설치가 완료된 것으로 본다.

이때 모순점을 기록하여 제조사 및 하도급업자가

무상 보수 실시해야 한다



· 유지 보수



설치 완료 후 유지 보수에 대한 매뉴얼을 제출하여야 하며,

국내 업체의 연락처와 제조사의 연락처가 명기되어야 한다



· 완성품 관리



무빙월 설치완료 후 공사감독자에게 확인받고

무빙월이 설치된 방의 문을 잠근다

이후 공사감독자에게 인수인계 한다

준공 검사 후 6개월간 무상 보수하며, 1년간은 천재지변 및

사용자의 부주의에 의한 고장을 제외한 미비점에 대하여

제품을 보증한다
