건축용 천장 마감재 스크린루버, 알루미늄 타일에 대해서 알아보자!

건축용 천장 마감재 스팬드럴 타입, 알루미늄 루버

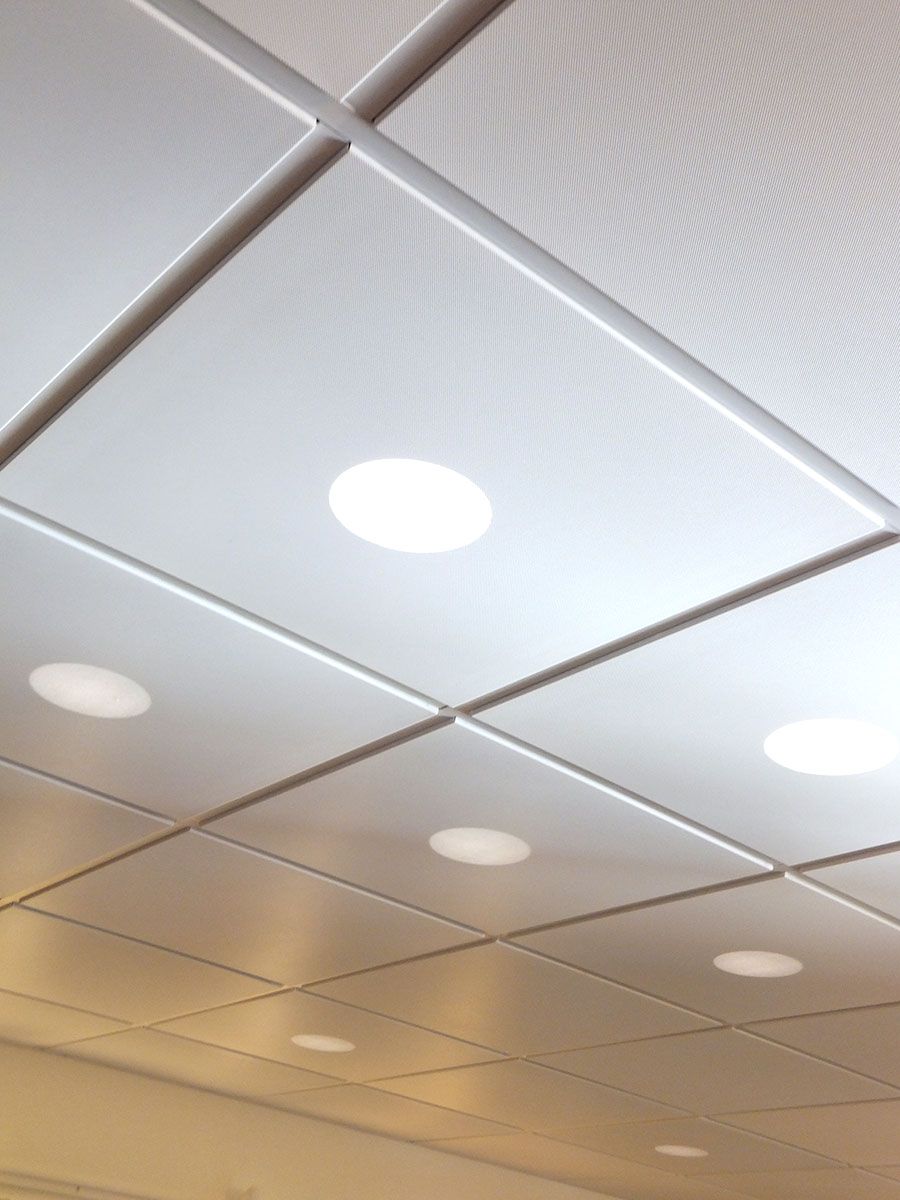

알루미늄 타일 (Aluminum tile)



표준크기는 600x 600mm, 450x 450mm, 300x300m 등

다양한 사이즈에 평형, 원형, 사각형, 팔각형, 유공형 등의

많은 패턴을 구비하고 있으며, 표면 마감은 내후성,

내부식성, 내습성, 강력부착성의 특수 페인트 코팅을

함으로써 반영구적인 장식성 천장판재 입니다.



시공상세도





설치 단면도





종류



출처: 유창롤





스팬드럴 타입 (Spandrel-S type)



특징



경량철골 천장구조물인 M-바 시스템에 피스(스크류)로

판넬을 고정하는 스판드럴 시스템은

가장 견고한 조립형태의 하나이다.

견고한 부착공법에 따라 바람이 많은 지역인

로비, 케노피, 처마끝, 주유소, 외벽체, 방음벽체 등에

널리 사용하고 있다.



시공상세도





설치 단면도



PRODUCT NAME	W(mm)	W1(mm)	W2(mm)	W3(mm)
YCR-100S	100	15	10	5
YCR-150S	135	25	10	10
YCR-200S	180	30	10	10





스크린루버(Screen Louver)



시공 상세도





알루미늄 루버 (Aluminum Louver)



알루미늄 루버는 순도 99.5%의 알루미늄 사용으로

가볍고 반영구적인 동시에 불연성의 천장재로서

소비자의 욕구를 충분히 만족시키며,

일반적으로 공조시설, 디퓨저, 소화장치, 녹음실, 조명설비 등을

차지할 목적으로 사용된다.



시공 상세도



Louver A (평살)





LOUVER B (접음살)



출처: 유창롤
