조적공사 개요 및 시공방법, 순서









조적공사는

벽돌개체를 접착제인 모르타를 사용하여

벽체를 형성하는 공사로서

구조적으로 수평력에 약하며, 현장인력 시공으로

최근 기능인력의 부족, 품질확보의 어려움으로

균열, 누수, 백화, 등의 결함이 많이 발생하고 있다





조적공사 시공방법 및 순서



바닥 먹매김



- 현장 검측 및 기준선 먹매김 조적 및 칸막이의

위치와 창호를 비롯한 각종 마감상태 등을

고려하여 바닥 또는 기둥, 벽면에 먹매김 한다



- 기준틀: 세로 기준틀은 뒤틀리지 않은 직선재를

사용하며, 벽돌 줄눈을 명확히 먹매김 한다



- 바탕처리: 쌓기 위치의 바탕면을 깨끗이 청소한다

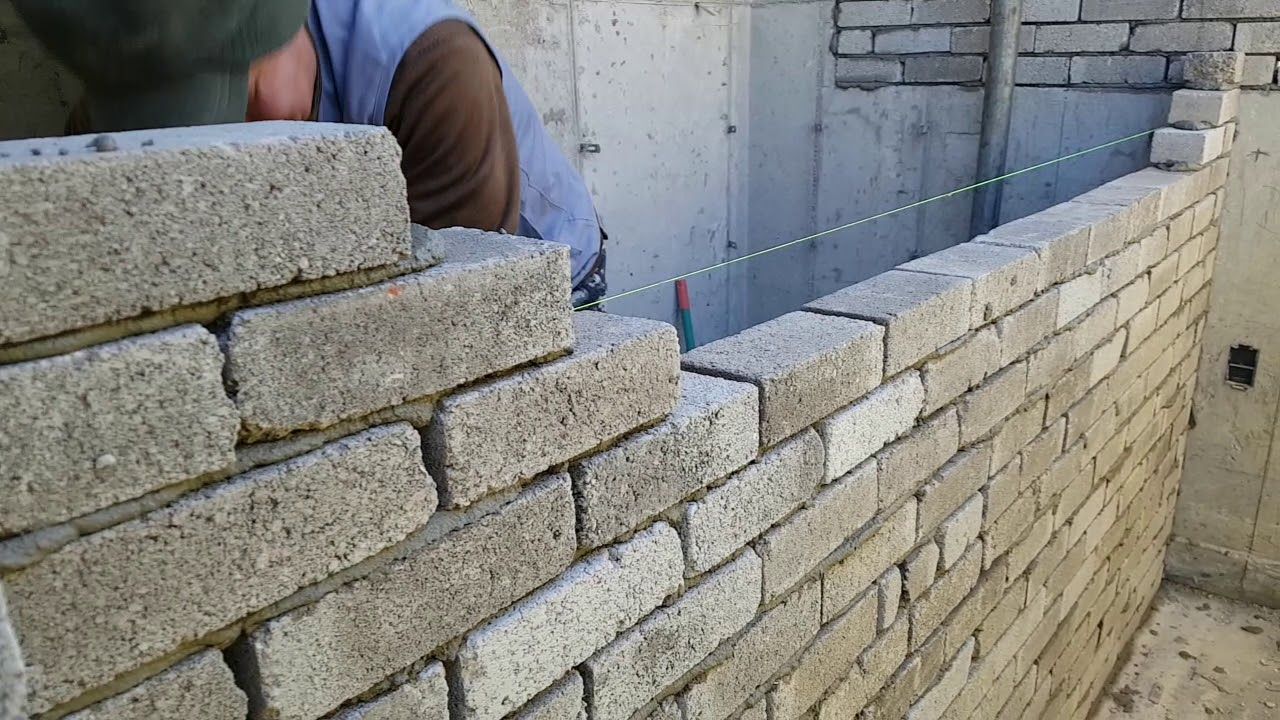

벽돌 쌓기



- 줄눈은 가로 세로 10mm로 한다



- 최상부 조적 상단부 모르타르 시공철저

(사춤 GUN 등 사용)



- 단열, 소음 등에 큰 영향을 미치므로

줄눈 채움 시공 철저



- 미흡한 부분은 별도 줄눈 메꿈 실시



- 하루 쌓기의 높이는 1.2m(18켜 정도)를

표준으로 하고, 최대 1.5m(22켜 정도) 이내로 한다



- 콘크리트 벽체와 접하는 부위는

앙카 또는 긴결철물(표면 녹방지 조치) 매입



- 수직거리 900mm마다 연결철물(메쉬망)을

설치한다(크랙방지)



- 벽돌 쌓기를 한 후 벽돌에 묻어있거나

줄눈사이로 과다하게 흘러나온 몰탈을

제거하고 청소한다





시멘트 벽돌(mm)

규 격	가 로	세 로	높 이
표 준 형	190	90	57



벽돌물량(㎡)

규 격	0.5B	1.0B	1.5B
시멘트 벽돌	75장	149장	224장

ex) 5㎡인 벽체가 0.5B로 시공할때 벽돌 물량은? 5㎡x75장 = 375장



마감벽돌(외부 바닥용/mm)

규 격	가 로	세 로	높 이
표 준 형	190	90	57



바닥벽돌(Herringbone/ ㎡)

구 분	바 닥 벽 돌
모로 세워 깔기	78장
평 깔기	53장





인방보



- 창호 상부에는 CON'C 인방 또는 철제 인방보를

시공하여 벽돌의 처짐을 방지



- 인방보는 좌우가 20cm 이상 물리고 상부의

하중을 전달할 수 있는 길이로 한다
