경량공사에 대해서 알아보자!

경량공사에 대해서 알아보자!







▒ 일반사항



· 석고보드를 사용하며, KS 규정에 맞도록 하되

제조회사명, 품목, 형태, 등급이 동일해야 하며,

특기가 없는 한 석고보드의 붙임은

천장은 9.5mm 2매, 벽은 12.5mm 2매 붙임을 원칙으로 한다



· 운반도중 재료의 손상 및 파괴를 막고, 저장은

건조하고 환기가 잘되는 곳에 해야 한다



· 런너 및 스터드는 아연도금 철판을 사용하되,

철판의 두께는 0.8mm 이상 이어야 한다





▒ 공사 순서



· 벽체 설치를 위한 먹매김

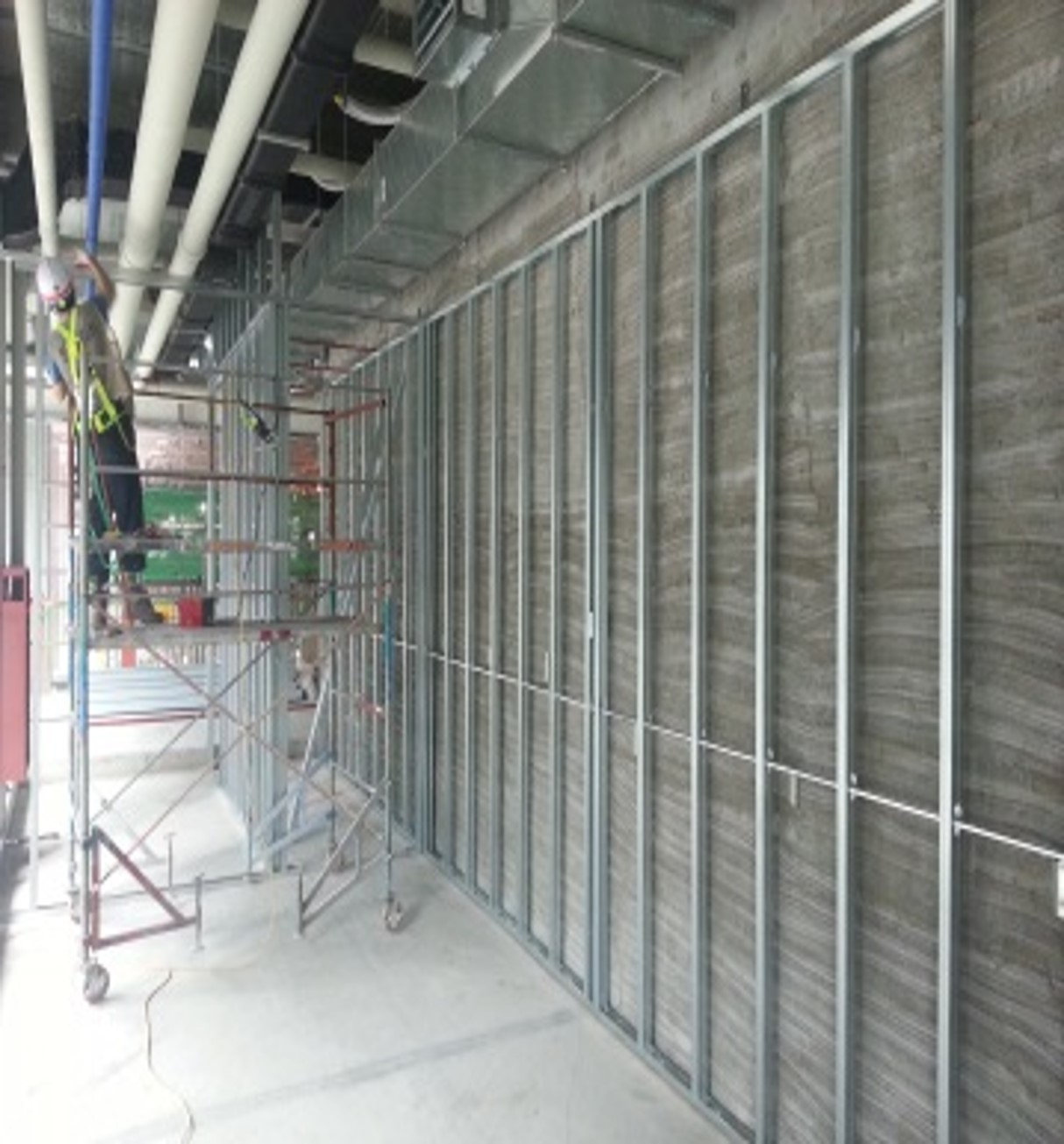

· 석고보드 부착을 위한 런너, 스터드 설치



· 석고보드 부착



· 단열재의 설치



· 마감 패널을 부착하기 위한 각종 구조재

보강작업 및 마감 석고보드 시공





▒ 경량벽체 공사 체크 포인트



· 석고취부



1 PLY 시공 시 피스로 골조에 고정(25mm 피스),

2 PLY 시공 시 (38mm 피스)로

JOINT가 겹치지 않도록 하며,

2PLY 뒷면에 석고본드 도포 후 피스로 고정

구 분	바 탕 보 드		표 면 보 드
	종	횡	종	횡
중 앙 부	450	450	225	450
가 장 자 리	450	450	225	225



· 보강채널



석고보드 가장자리 및 코너부위는 스터드에 반드시

고정되어야 하며, 3m 이상 스터드 시공 시

보강채널로 @1200mm 마다 펀칭 후

보강채널을 통과시켜 설치하되

최상단에서 1600mm까지 허용됨



· 스터드 더블보강부위 및 규격별 사용기준



- 코너부위 및 문틀 부분에는 스터드 추가 설치하여 보강토록 한다

- 4m 설치 시 65형 이상 사용

- 4~6m 이내 설치 시 90형 이상 사용



· 실내 간벽 조성 시 실별 소음차단을 하여야 할 시

차음벽체를 바닥에서 천장까지 막아야 하며,

배관 관통부위는 최대한 밀실하게 막고

코킹 및 우레탄 폼으로 충진해야 한다



· 스터드 설치 시 용접부위는

필히

녹막이도료(징크프라이머)를

뿌려 부식 방지를 한다







▒ 경량 벽체 공사 품질관리



· 품질관리 point



- KS 규격 제품 확인 (자재 검수)

- 작업 전 먹매김의 위치 확인 후 작업

- 상하부 런너 고정상태확인, STUD 간격(@450),

보강찬넬(H:1500)

- 각파이프(H:4,000) 보강

- STUD 고정 시 용접을 권장하며 유듀피스 사용 시

석고보드를 따냄

- T자형/ L자형 벽체를 세울 때 서로 만나는 곳에

골조보강 및 추가 골조 세움

- 문틀 및 OPEN 개구부 금속 보강

- 배관 및 배선 작업 확인 후 석고보드 취부

- 골조 검수 후 석고보드 취부

(수평, 수직도, 간격, 보강상태 확인)

- 1 PLY와 2 PLY의 수평이음매는

250~ 350 떨어지게 시공

- 방화, 방수구간 설비배관 접촉 부위

규정 코킹 시공

- 타공부위는 골조보강 및

차음용 사춤공정을 필히 실시



· Door Frame 주변

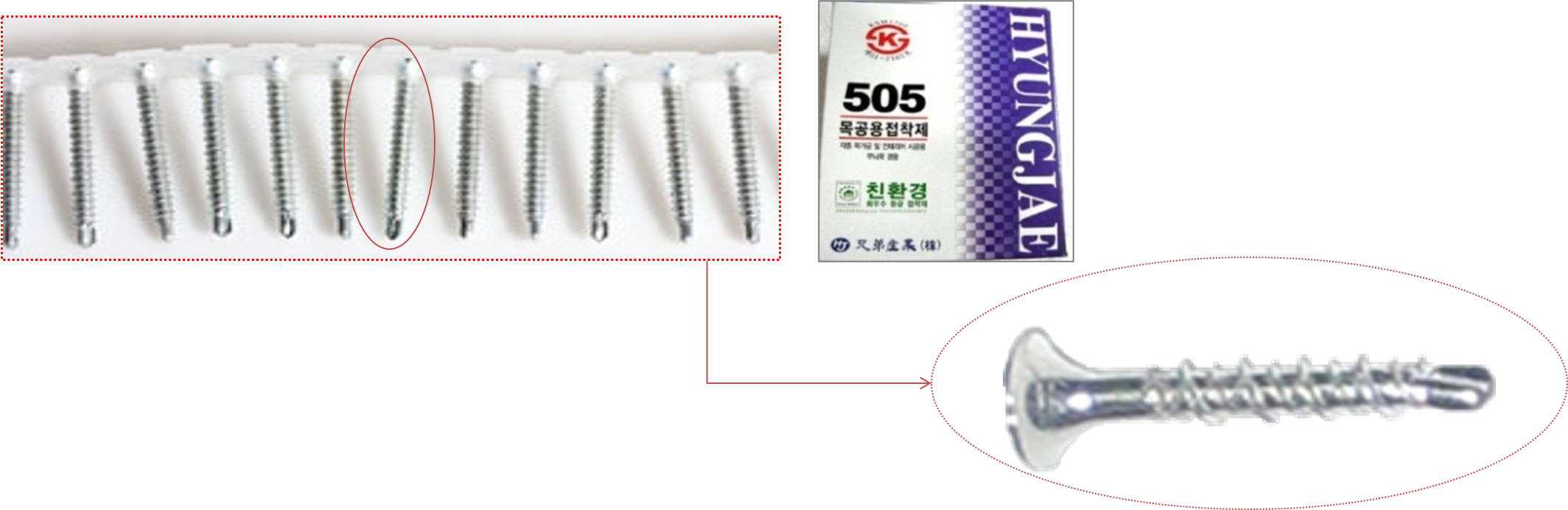

· 벽체피스사용 - 직결피스 (양날피스/ 38mm)



· 천정피스사용 - 직결피스 (외날피스/ 32mm)



· 석고보드 1PLY - 360mm 간격 피스 5ea 사용

2PLY - 220mm 간격 피스 8ea



· 천장 및 벽체 석고보드 취부 시

무조건 접착제 사용하여 시공

(도장 또는 도배 마감 시 석고보드 유격으로 인한

크랙방지)

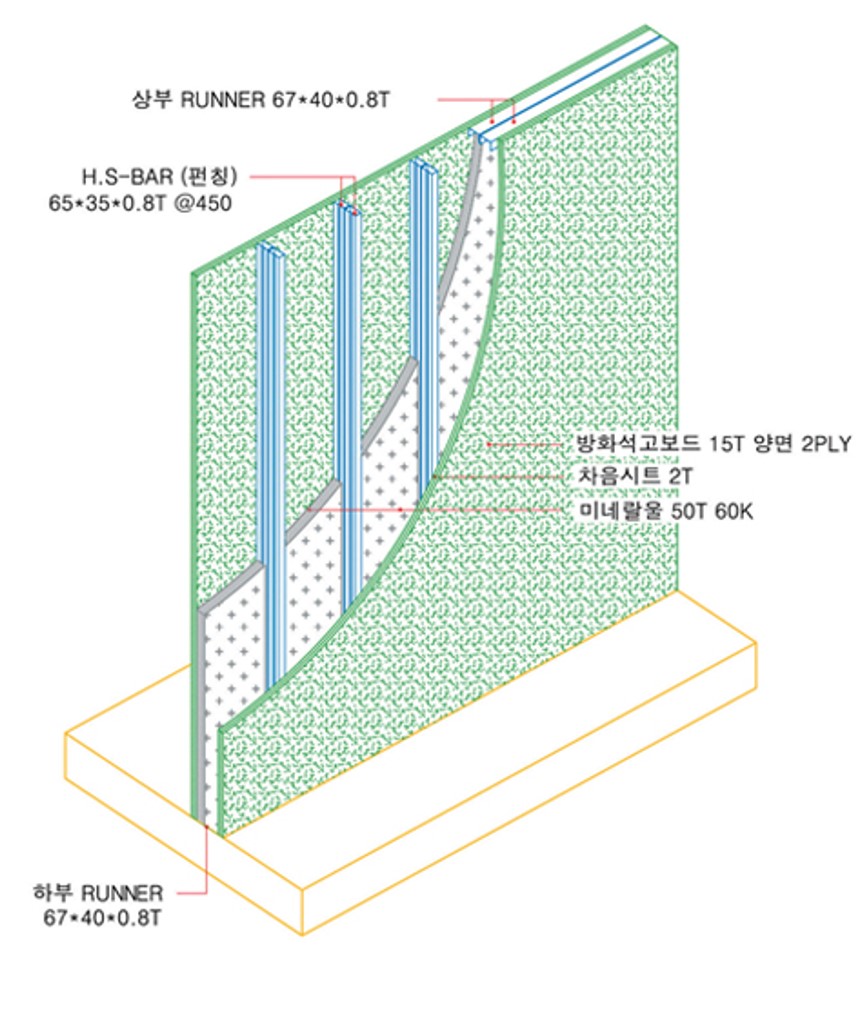

※ H.S STUD SYSTEM



층고가 5000mm 이상 되는 벽체를 시공하거나

벽체들의 강성을 필요로 할 때 적용하는

차음 내화구조 조립 장치이다





※ 스타이로콘 패널



· 최근 개발된 신소재로 차음에 효과적이며 공정 단순화



· 100형 단가 : 25,000원/㎡ (C-STUD + 차음석고: 20,500원/㎡ )



· 소리 전달력 등급 STC (SOUND TRANSMISSION CLASS)

-STC 52



등 급	내 용
STC 45	큰소리 또는 확성시킨 대화는 들림 큰 음악소리는 들리며, 저음이 특히 강함
STC 50	큰소리 또는 확성시킨 대화가 희미하게 들림 대부분의 큰 음악소리는 간신히 들리며, 저음은 잘 들림
STC 55	큰 음악소리는 대체적으로 안들리지만 저음은 들림
STC 60	간간히 들리는 매우 강한 저음을 제외하고 큰 음악소리도 들리지 않음
