캐드 참조 관리자가 안 보일때? [ft. 외부참조 경로지정]







인테리어하는 사람들은 잘 알겠지만

건축 도면을 주고받다 보면

외부참조로 작업한 경우에 그 외부참조가

안 보이고 덜렁 내용만 보일 때가 있다!



물론 파일을 보낼때 외부참조 도면을 같이 보내주면

상관은 없는데 보통은 업체에 업체를 거치거나

폴더에 폴더를 거쳐

그 경로가 복잡해 캐드상 읽어내지 못할 경우가 많다.



그럴 땐 xref로 불러들여 새 경로를 지정해 주어야 한다.

하지만 도면이 많을 경우 일일이 경로지정을

해줘야 한다는 번거로운 점이 있다;



그럴 땐 참조관리자에 들어가서 세팅을 해주면 된다!



나 같은 경우에도 참조관리자에서

변경해줘야 할 일이 생겨

참조관리자를 찾았는데 없는 게 아닌가;

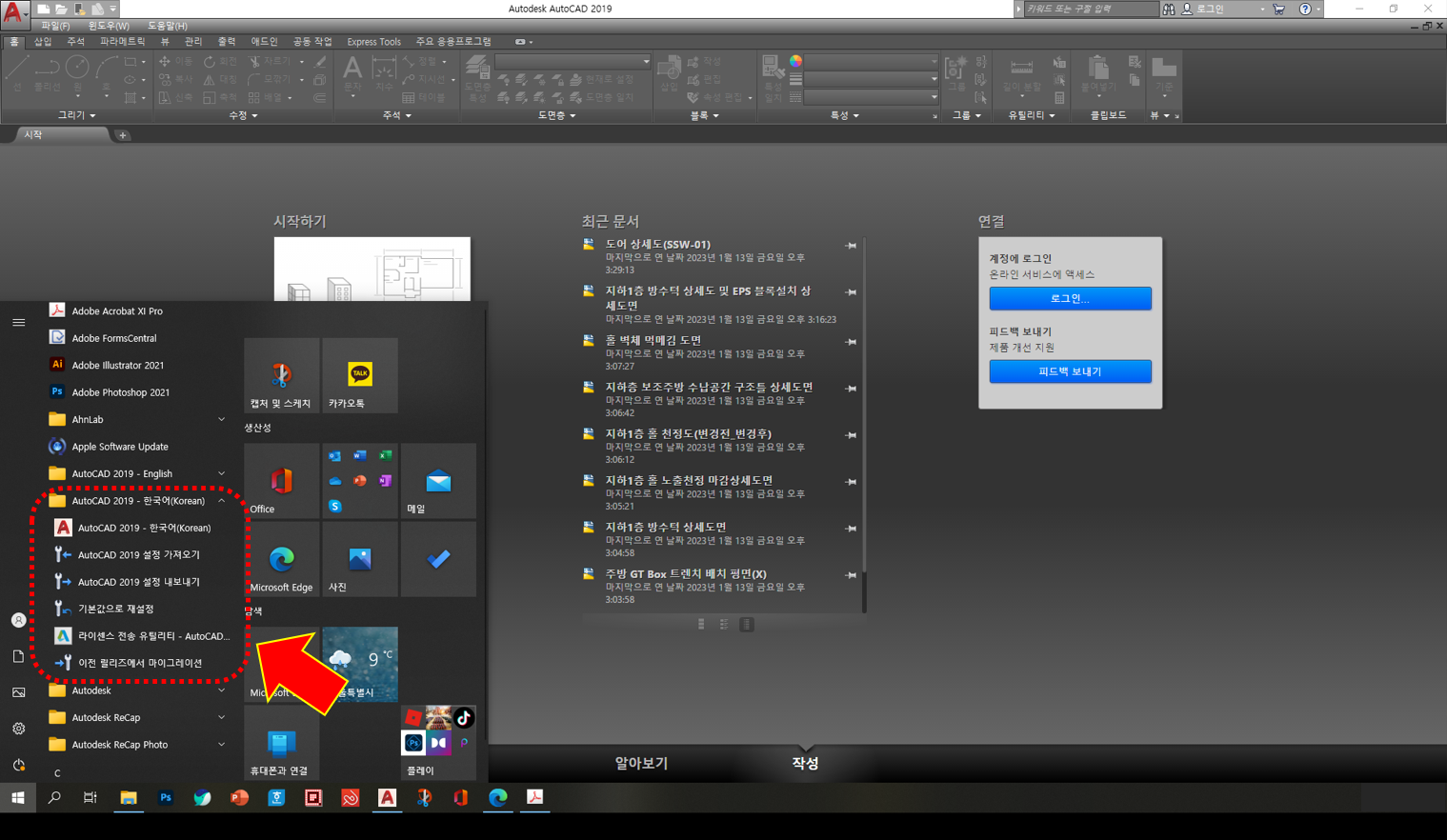

보통은 아래 이미지처럼 시작 프로그램에서

AutoCad 파일로 들어가면 하단에

외부참조자라고 뜬다.







근데 내껀 안 떴다 ㅠ 왜지?ㅋ

그럴 땐 캐드프로그램 초기에 깔았던

C: 드라이브로 가서 찾아보자!



Program Files => Autodesk =>

AutoCAD 2019 (현재 쓰고 있는 프로그램)



아래로 스크롤하다보면

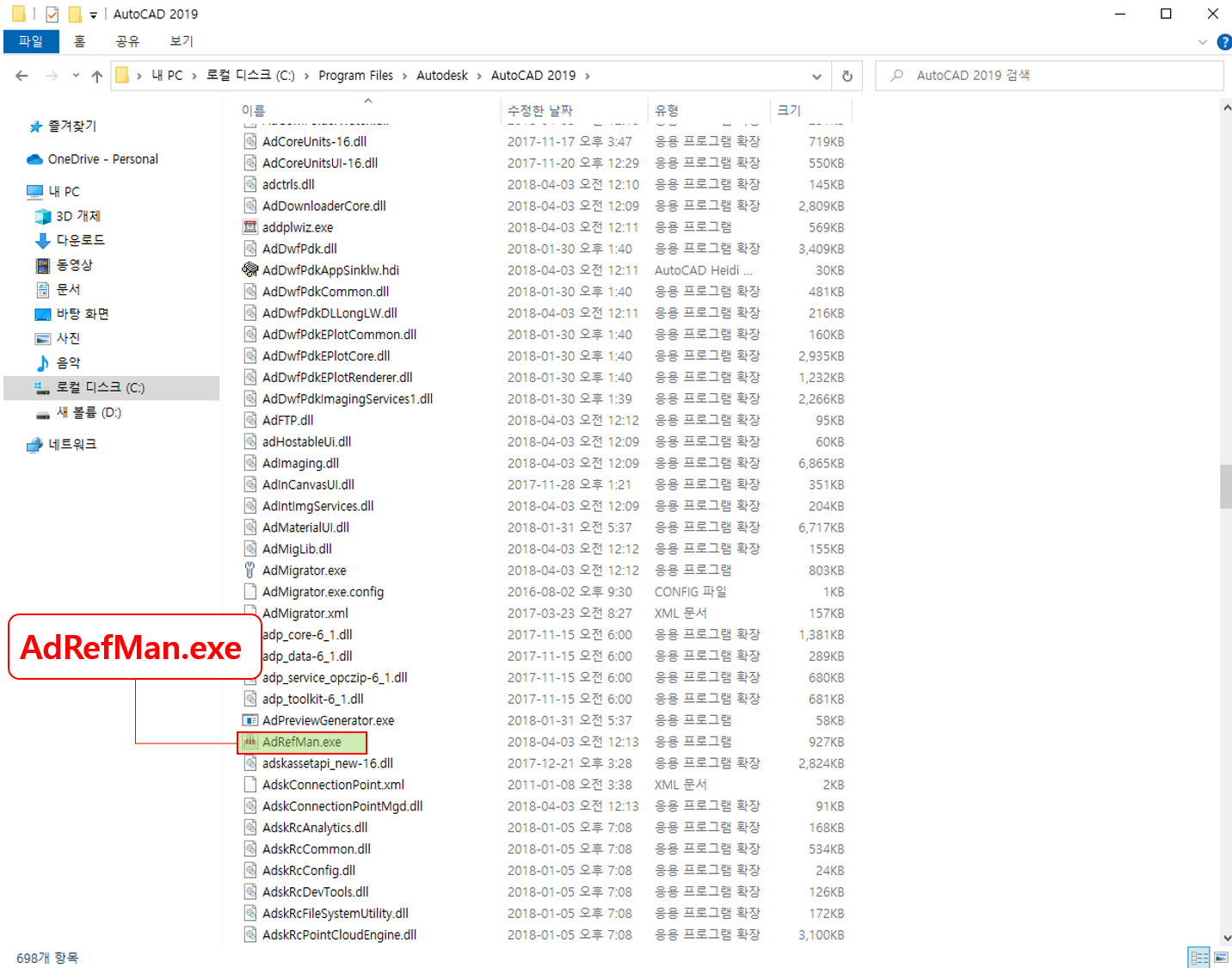

클립모양에 문서이미지와 영문 문구가 뜬다!



요게 참조관리자~





그걸 클릭해 주면

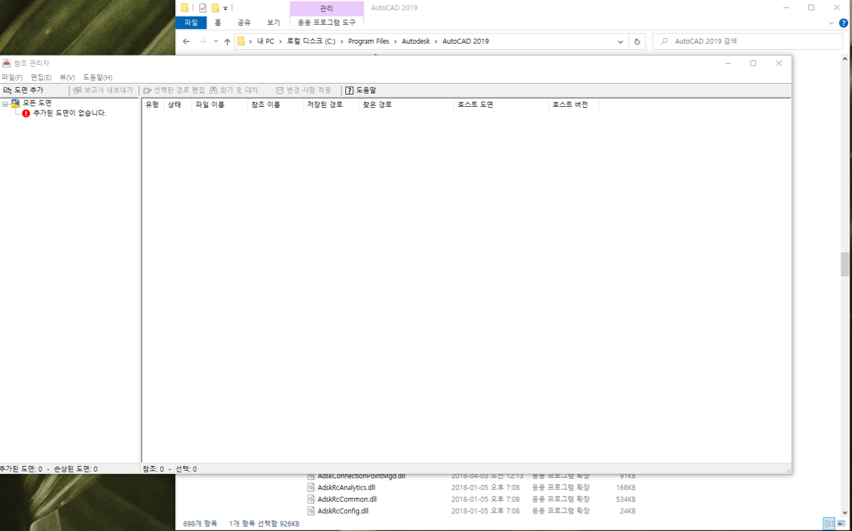

창이 하나 뜨는데 거기에서

상단에 도면추가를 눌러 편집할 도면을 불러온다

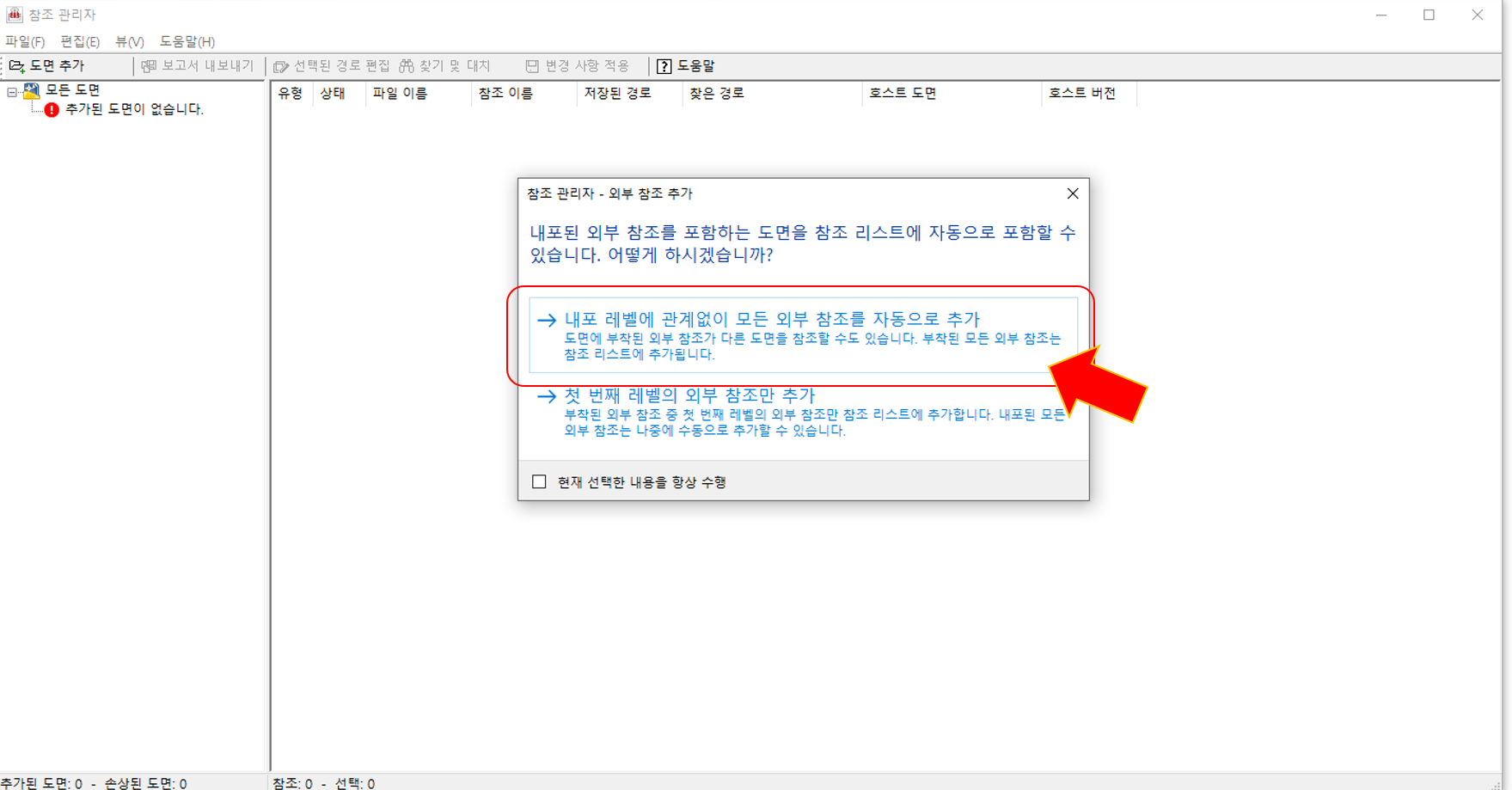

불러오면 또 하나의 창이 뜨는데

상단 거를 클릭!

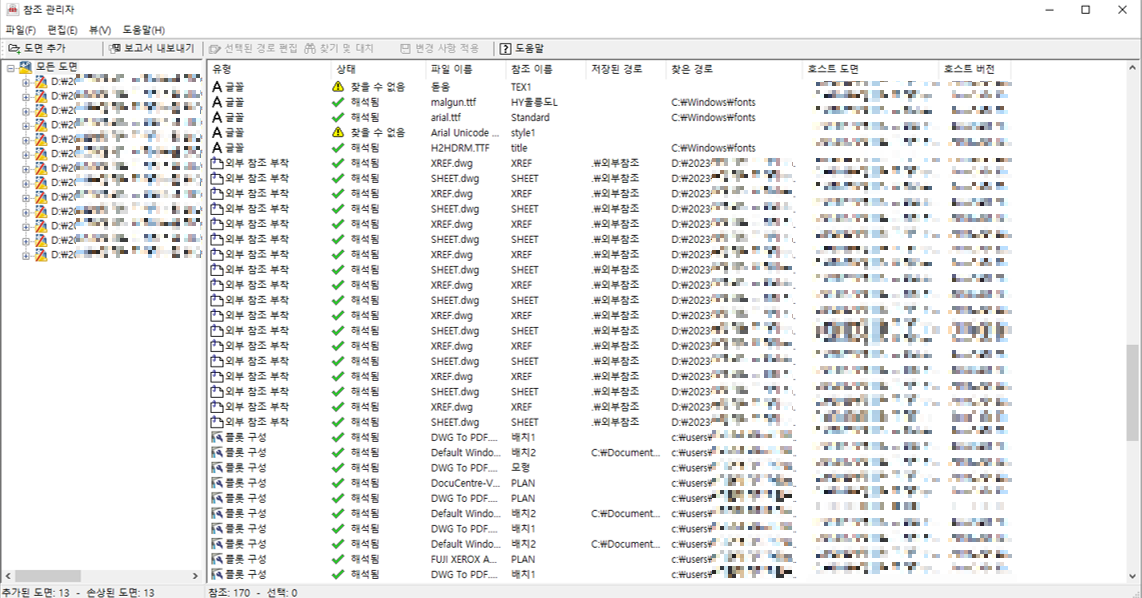

그러면 도면이 불러와지고

글꼴부터 시작해서 외부참조부착,

플롯구성 등 뜬다~



거기서 편집할 종류만 쉬프트키로 여러 도면을 클릭~

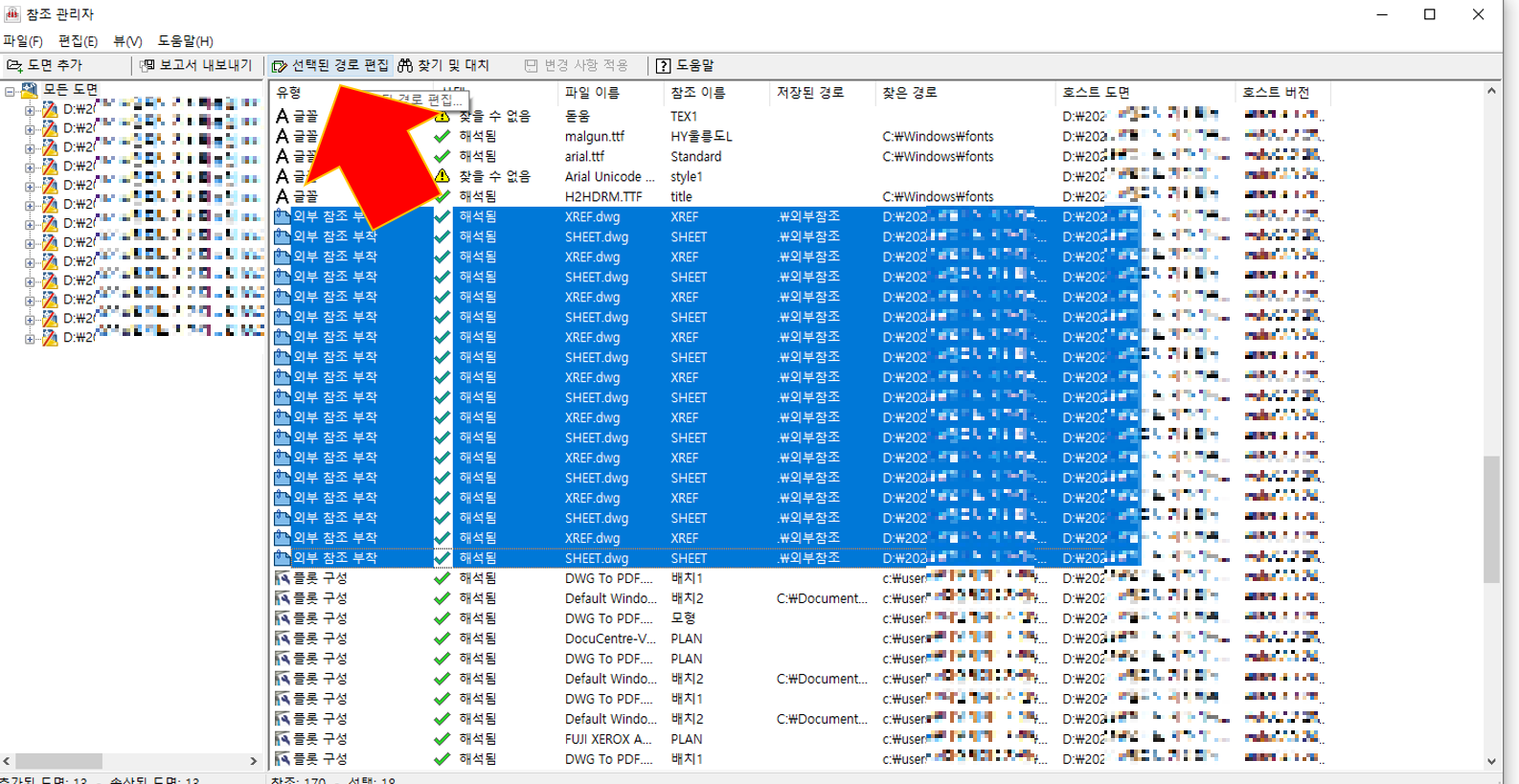

그리고 상단에 선택된 경로 편집을 클릭한다!





그러면 또 하나의 창이 뜬다!

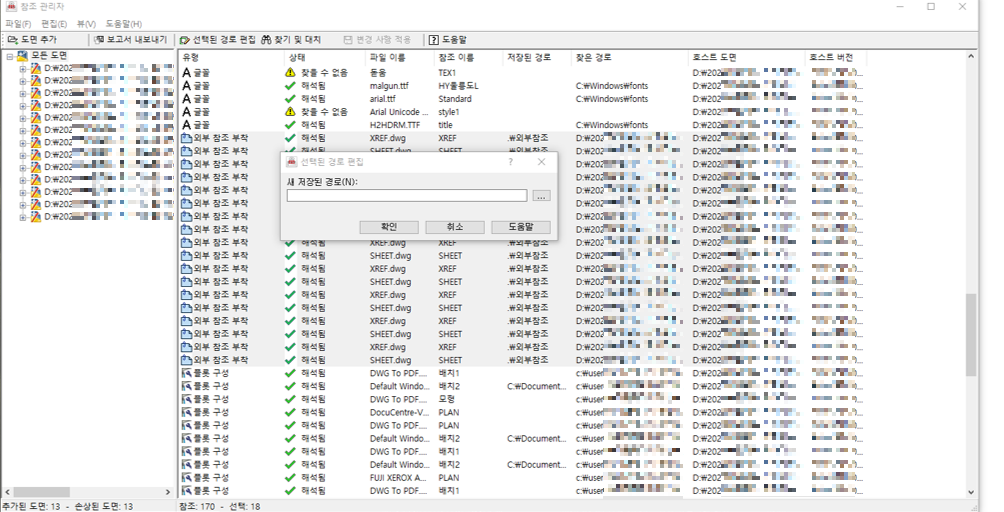

경로 지정 창~

여기서부터가 중요한데..







우선 외부참조, 가령 sheet나 xref 같은 도면이

같은 폴더 안에 있는 폴더에 있으면,

점찍고 역슬래쉬 폴더명을 적어주면 된다!



.\ 폴더명



외부참조가 한 단계 더 들어가야 하면,

같은 폴더에 폴더에 폴더;

말이 쫌 이상하긴 한데 ㅋ

점 두 개 찍고 역슬래쉬 폴더명을 적어주면 된다!



..\ 폴더명



이런 식으로 폴더가 많아질수록

점이 늘어난다..



하지만 보통은 같은 폴더에나 한 단계나 두 단계

정도에 다 집어넣기 때문에

작업할 때 웬만하면 같은 폴더에 넣고 작업하면 좋다~



그리고 경로를 지정해 주고 확인 눌러주면

알아서 경로를 찾아간다.
