목구조 건축물에 대해서...

지붕구조, 마루구조, 목조계단, 판벽

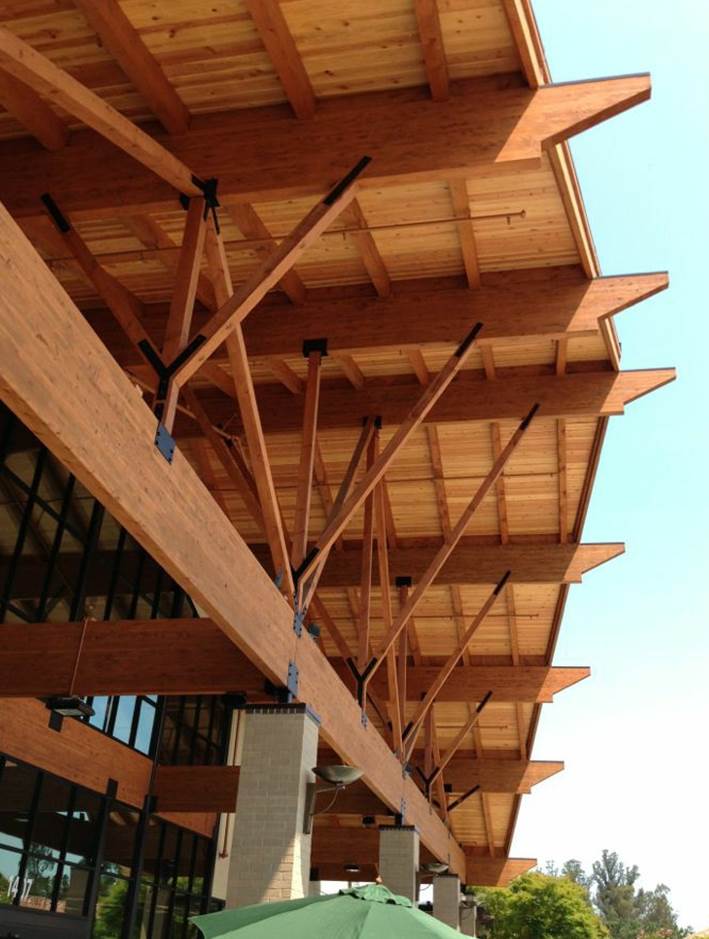

출처: 핀터레스트



목구조



벽 구조



▶ 기둥



· 통재 기둥: 밑층에서 위층까지 한 개의 부재로 상하층 기둥이 되는 것

· 평 기둥: 한 개 층높이로 세워지는 기둥으로 약 2m 간격으로 배치

· 샛기둥:  본 기둥 사이에 설치하는 단면 기둥으로 가새의 옆 휨을 막고

               뼈대 역할을 하는 기둥



▶ 도리



· 층 도리: 2층 마룻바닥이 있는 부분에 수평으로 대는 가로 방향의 부재

· 깔도리: 기둥 또는 벽 위에 놓아 평보를 받는 도리

· 처마 도리: 테두리 벽 위에 건너 대어 서까래를 받는 도리로 깔도리와

                 같은 방향으로 설치



▶ 보강방법



· 가새: 수평력에 견디게 하기 위해 사선 방향으로 경사지게 설치한 부재

· 버팀대: 기둥과 도리가 직각으로 연결되는 부위에 경사지게 대어 설치한

             횡력 보강 부재

· 귀 잡이: 가로재(토대, 보, 도리)가 서로 수평이 맞추어지는 귀를 안정적

             삼각구조로 보강한 횡력 보강 부재



▶ 시공 순서

구   분	시 공   순 서
목조건축물	토대 → 1층 벽체 뼈대 → 2층 마루틀 → 2층 벽체 뼈대 → 지붕틀
목조벽체 뼈대	기둥 → 인방보 → 층도리 → 큰보(입주상량*)

※ 입주상량: 목재의 마름질, 바심질이 끝난 다음 기둥 세우기, 보· 도리 등의

               짜 맞추기를 하는 일(목공사의 40%가 완료된 상태)





지붕구조





▶ 반자



· 반자의 종류: 회반죽반자, 널반자, 살대반자, 우물 반자, 구성반자

· 반자의 설치 목적: 지붕· 마루 밑을 감추어 보기 좋게 하고, 먼지 등을

                           방지하며, 음· 열· 기류 차단에 효과가 있게 한다.



▶ 반자틀 시공 순서



①달대 받이  ②반자돌림대  ③반자틀받이  ④반자틀  ⑤달대  ⑥반자널





마루 구조



▶ 1층 마루

구   분	시 공   순 서
동바리마루	동바리돌(주춧돌) → 동바리 → 멍에 → 장선 → 마룻널
납작마루	동바리(기초) → 멍에 → 장선 → 마룻널
마룻널 이중깔기	동바리(기초) → 멍에 → 장선 → 밑창널 깔기 → 방수지 깔기 → 마룻널 깔기



▶ 2층 마루

구   분	시 공   순 서	간 사 이(span)
홑마루	장선 → 마룻널	2.4m 이하일 때
보마루	보 → 장선 → 마룻널	2.4m 이상일 때
짠마루	큰보 → 작은보 →장선 → 마룻널	6.4m 이상일 때





목조계단



▶ 용어



· 단 너비: 계단의 한 디딤판의 너비

· 단높이(챌판): 계단 한 단의 높이

· 계단참: 계단을 오르내릴 때 쉬거나 돌아 올라가는 넓게 된 부분

· 계단실: 건물 내에서 계단이 점유하는 공간 부분



▶ 시공 순서



① (1층 멍에 → 계단참 → 2층 받이보) → ② (계단옆판 → 난간 어미 기둥)→

③ (디딤판 → 챌판) → ④ (난간동자) → ⑤ (난간두겁)





판벽



▶ 외부 판벽



· 영식 비닐 판벽

· 덕솔(독일식) 비늘 판벽

· 누름대 비늘 판벽



▶ 내부 판벽



기둥, 샛기둥에 띠장을 30~ 60cm 간격으로 대고 널을 세워 댄 것



▶ 양판



걸레받이와 두겁대 사이에 끼우는 넓고 길지 아니한 널판



▶ 징두리판벽



실내 벽 하부에서 1~ 1.5m(보통 1.2m) 정도 높이의 징두리에

판재를 붙인 벽
