벽돌 쌓기에 대해서...





출처: 핀터레스트



공간 쌓기란



- 공간 쌓기: 외벽에 방음, 방습, 단열 등의 목적으로 벽체의 중간에

                 공간을 두어 이중으로 쌓는 벽

- 목적: 방음, 방습, 단열

- 공간 너비: 50~ 100mm

- 연결 철물: 4.2mm 아연도금 철선, 6mm 철근 꺾쇠형

- 철물 간격: 수직 40cm 이하(6켜), 수평 90cm 이하





기초 쌓기란



- 1/4B씩 한 켜 또는 두 켜씩 내들여 쌓는다

- 기초 맨 밑의 너비는 벽두께의 2배 정도로 쌓는다

- 밑 켜는 길이 쌓기로 한다





내쌓기란



- 벽면에 마룻널 설치, 박공벽· 수평 띠 등의 모양을 내기 위해

    벽면을 내쌓는 방법

- 한 켜씩 내밀 때는 1/8B, 두 켜씩 내밀 때는 1/4B 내쌓는다

- 마구리 쌓기로 하는 것이 강도상, 시공상 유리하다

- 최대 내쌓기의 한도는 2.0B로 한다





벽체 개구부 및 홈파기



- 개구부 길이의 합계는 당해 벽 길이의 1/2 이하로 한다

- 개구부의 너비가 1.8m 이상일 경우 철근콘크리트 인방을 설치한다

- 개구부 상호 간 거리, 개구부와의 대린벽 중심과의 수평거리는

    그 벽두께의 2배 이상으로 해야 한다

- 개구부 수직 간 거리는 60cm 이상이 되도록 한다

- 가로 홈의 깊이는 벽두께의 1/3 이하, 길이는 3m 이하가 되도록 하며,

    세로 홈은 층고의 3/4 이하의 길이 홈을 설치 시 깊이는 벽두께의

    1/3 이하로 한다



창대 쌓기



- 창대 벽돌을 15˚ 내외로 경사지게 쌓는다.

- 창대 벽돌의 앞 끝은 벽면에서 1/4 ~ 1/8B 정도로 내밀어 쌓는다

- 창대 밑에 15mm 들어가 물리게 한다

- 창틀 주위에 물이 스며들지 않도록 방수 모르타르를 틈새가 없게

    시공하고 코킹(caulking) 처리한다





아치(arch) 쌓기



상부에서 오는 하중을 아치 축 선에 따라 압축력으로 작용하도록 하고,

아치 하부에 인장력이 작용하지 않도록 하는데 이때 아치의 모든 줄눈은

원호 중심으로 모이도록 한다.



아치의 공법별 종류



- 본 아치

공장에서 특수한 형태로 주문 제작한 벽돌로 쌓는 아치



- 막 만든 아치

보통 벽돌을 현장에서 쐐기 모양으로 다듬어 쌓는 아치



- 거친 아치

보통 벽돌을 아치 쌓기에 사용하여 줄눈이 쐐기 모양으로 쌓는 아치



- 층두리 아치

아치 너비가 넓을 때 반장 별로 층을 지어 겹쳐 쌓는 아치



아치의 형태별 종류



반원 아치, 결원 아치, 평 아치, 타원 아치, 뾰족아치, 고딕 아치





---



벽돌 쌓기 순서



①청소 → ②벽돌 물 축이기 → ③모르타르 건비빔 → ④세로 규준틀 설치 →

⑤벽돌 나누기 → ⑥기준(규준) 벽돌 쌓기 → ⑦수평실 치기 → ⑧중간부 쌓기 →

⑨줄눈 누르기 → ⑩줄눈 파기 → ⑪치장줄눈 →  ⑫양생



▷ 세로 규준틀의 기입사항



- 쌓기 단수 및 줄눈의 표시

- 창문틀 위치, 치수의 표시

- 매립 철물, 보강 철물의 설치 위치

- 인방보, 테두리보의 설치 위치



▷ 세로 규준틀의 설치 위치



- 건물 모서리

- 교차부

- 벽 중간(벽이 긴 경우)



벽돌 쌓기의 주의사항



① 굳기 시작한 모르타르는 사용하지 않는다(가수 후 1시간 이내 사용)

② 벽돌을 쌓기 전에 충분한 물축임을 한다

③ 하루에 쌓는 높이는 1.2~ 1.5m(18~ 22켜) 정도로 하며, 공간 쌓기를

    할 때는 3.6m 이하로 쌓는다

④ 통줄 눈이 생기지 않도록 쌓는다

⑤ 도중에 쌓기를 중단할 때에는 벽 중간은 층단 떼어쌓기, 벽 모서리는

    켜거름들여쌓기로 한다





---





백화현상



벽에 침투하는 빗물에 의해서 모르타르의 석회분이 공기 중의 탄산가스와

결합하여 벽돌 벽면에 흰 가루가 생기는 현상



원 인



- 재료 및 시공의 불량
- 모르타르 채워 넣기 부족으로 빗물 침투에
  의한 화학반응 (빗물 + 소석회 + 탄산가스)



대 책



- 소성이 잘된 양질의 벽돌을 사용한다
- 벽돌 표면에 파라핀도료를 발라 염류 유출을
  방지한다
- 줄눈에 방수제를 섞어 밀실 시공한다
- 빗물막이를 설치하여 물과의 접촉을 최소화
  시킨다



누수현상



① 조적 방법이 불완전하게 시공되었을 때

② 물흘림, 물 끊기 및 빗물막이의 불완전

③ 이질재와의 접합부

④ 사춤 모르타르가 불충분하게 시공되었을 때

⑤ 치장줄눈이 불완전하게 시공되었을 때



방습층 설치



수평 줄눈 아래에 방습층을 설치하며, 시방서가 없을 경우 현장 관리 책임자에게

허락을 맡아 액체 방수제를 혼합한 모르타르를 10mm로 바른다



- 목 적

지중 습기가 벽체를 타고 상승하는 것을 막기 위해 방습층 설치



- 위 치

지반과 마루 밑 또는 콘크리트 바닥 사이



- 재 료

방수 모르타르, 아스팔트 모르타르를 1~2cm 두께로 바름



---

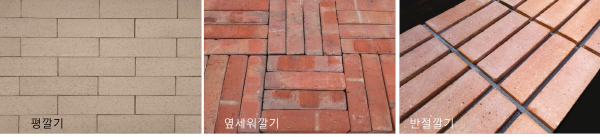

바닥벽돌 깔기법
