특수창호에 대해서...

특수 창호에 대해서...





출처: 핀터레스트





특수 창호는 일반적인 창호에 비해 특수 목적으로

사용하기 위하여 제작된 창호를 말한다.

근래에 와서는 창호를 사용하기 편리하도록

여러 형태를 갖춰 디자인된 창호가

개발되어 사용되고 있다.



특수 창호에 해당된다고 볼 수 있는 것으로는

창보다는 문이 대부분이다. 종류로는

방화문, 방음문 및 창, 무테문, 주름문,

아코디언도어, 차음문, 자동개폐문,

공기류문, 셔터 등이 있다.



---

◆ 특수 창호의 종류

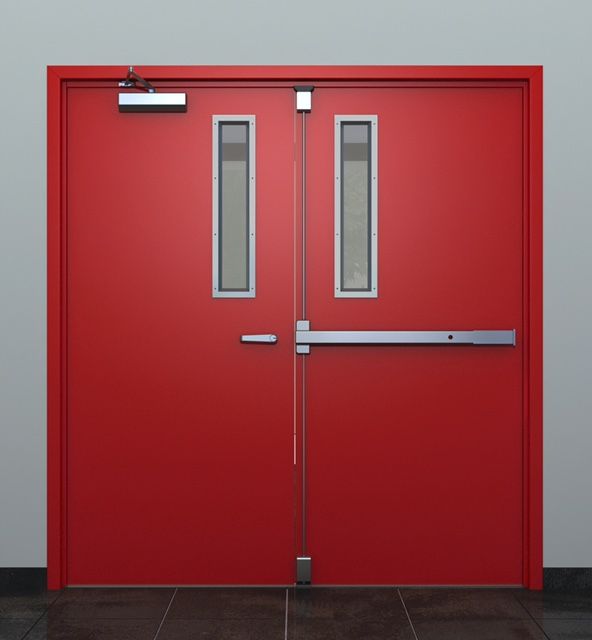

▶ 방화문



건축법상 방화구획이나 방화지구 안의 건축물에

방화 목적으로 설치하는 문으로서 소정의 방화성능과

자동폐쇄기구를 가진 문이다.

방화문은 울거미 및 살과 문틀을 철재로 하고 양면에

철판을 대는 등 방화성능을 갖는 구조로 제작한 것이다.

건축법상 방화문은 갑종방화문과 을종 방화문이 있으며,

그 내용은 다음과 같다.



· 갑종방화문



- 골구를 철재로 하고 양면에 각각 두께 0.5mm 이상의

철판을 붙인 것

- 철재로써 철판 두께 1.5mm 이상인 것

- 국토교통부 장관이 지정하는 자 또는 한국건설기술연구원장의

품질시험에서 그 성능이 확인된 것



· 을종 방화문



- 철재로써 철판 두께 0.8mm 이상, 1.5mm 미만인 것

- 철재 및 망입 유리로 된 것

- 골구를 목재로 하고 실내면에 두께 12mm 이상의

석고판을 붙이고 실외 면에는 철판을 붙인 것

- 국토교통부 장관이 지정하는 자 또는 한국건설기술연구원장의

품질시험에서 그 성능이 확인된 것





▶ 방음문



음을 차단할 목적으로 설치하는 문으로서, 일반적으로 문의 내부는

진동 및 음향 차단을 위해 흡음재 및 진동 차단재의 2중 구조로

제작한다. 공조실, 기계실, 녹음실 등 음향의 반사나 외부 소음의

차음이 요구되는 장소에 설치한다. 방음창은 음의 전파를 차단할

목적으로 특별히 설계 제작된 창이다.



▶ 무테문



문짝을 구성하는 울거미 및 살이 없는 문으로서 강화유리 또는

투명 아크릴판 등으로 문짝을 구성하고 필요에 따라서 문짝의

상부와 하부에 스테인리스 스틸판 또는 황동제 크롬 도금 판을

이용해 테를 설치하여 강화유리 또는 투명 아크릴판을 접착제

또는 나사못 등으로 고정시킨다. 무테문의 구성 재료에 따라

유리 무테문과 아크릴 무테문으로 구분한다.



· 유리 무테문



강화유리(두께 10mm, 12mm)를 사용하여 문짝을 구성하고

상부와 하부에는 스테인리스 스틸판, 황동제 크롬 도금 판,

화이트 브론즈 도금 판으로 테를 설치하여 강화유리를

고정시켜 문짝을 제작한다. 문의 개폐는 플로어힌지를 달거나

자동개폐장치를 사용한다. 유리 무테문을 강화유리 도어라고도

하고 백화점, 호텔, 극장 등의 현관 출입문으로 주로 사용한다.



· 아크릴 무테문



강화유리 대신 투명 아크릴판(두께 12~20mm 정도)을 사용하여

문짝을 구성한 문으로서 구조 및 용도는 유리 무테문과 같다.

아크릴 무테문은 경량이므로 출입구의 크기 및 형태에 따라

자유롭게 제작할 수 있으나 재료의 성질상 내열 ·내화성이 적고

온도 변화에 의한 팽창 ·수축으로 인하여 쉽게 변형될 가능성이 있다.



▶ 주름문



금속성 창살형의 문으로서 문을 닫았을 때는 창살처럼 되는 것이며

주로 방도용으로 사용한다. 세로살은 마름모형의 레버로 연결하여

세로살 위에 설치된 문 바퀴를 줄였다 늘였다 하여 여닫을 수 있도록

제작된 것이다.







▶ 아코디언도어



아코디언의 몸통과 같이 접었다 늘릴 수 있게 되어 여닫는 문이다.

넓은 방을 필요에 따라 나누어 막거나 홀 등의 큰 방의 칸막이에

쓰인다. + 자형으로 된 경량 철재로 만든 울거미에 비닐 레더 또는

천 등을 붙이고 상부는 홈 대형 행거레일에 행거 롤러를 매달아 접어

여닫게 하는 구조로 되어 있다.



▶ 차음문



공기를 통한 공기 전파음을 차단하기 위해 암면, 유리섬유 등으로

문짝과 문틀 및 틀과 주위 구조체와의 사이, 즉 강판 또는 합판 사이에

끼워 여러 겹으로 흡음층을 만들어 공기층을 형성하고 이 공기층으로

음을 차단한 문이다. 울거미와 표면과 접합부는 합성수지계 실링재 등으로

완전히 접착시켜 기밀성을 유지해야 한다



▶ 자동개폐문



센서 및 전동장치에 의해 자동 개폐하는 자동문으로서 각 문짝마다

도어 엔진, 컨트롤 박스, 레일 행거 롤러가 설치되어 있으며, 개폐는

센서에 의하여 바닥에 매트 스위치를 설치하여 매트 스위치를 밟으면

열리고 지나가면 닫히게 자동적으로 작동하는 문이다.

자동개폐문은 전원이 차단되더라도 문이 자동으로 열리게 하거나

또는 닫히도록 하는 기능과 비상시 수동 조작으로 개폐가 가능한

기능을 모두 갖도록 하여야 한다. 일반적으로 미닫이문 형식으로

사용하며, 문짝은 두께 12mm의 강화유리를 사용한다.



▶ 회전문



기밀한 원통형의 중심축에 서로 직교하는 4개의 회전 문짝을 달아

회전시켜 출입케 하는 문으로서 내 ·외부 차단막 역할을 하여

외부 공기 차단 효과를 발휘할 목적으로 은행 ·호텔 ·상점 등의

출입구에 설치한다. 문짝이 바닥과 동시에 자동적으로 회전시키는 것과

문짝만 설치하여 손으로 밀어 회전시켜 출입할 수 있도록 하는 것이 있다.

재질로는 알루미늄 ·황동 ·청동 ·스테인리스 스틸 등이 제품이 있다.



▶ 공기류문



에어커튼이라고 하며, 개구부 상부에서 두꺼운 공기층을 형성하여

공기류를 내려 보내면서 밑에서 연속적으로 흡인하도록 하는 장치를

하여 외기 또는 먼지가 유입되는 것을 차단하는 장치를 하는 문이다.



▶ 셔터



철판을 구부려서 제작하는 연강판의 쪽을 연결하여 감아서 만든

문으로서 상부에 축을 설치하여 두루마리 형식으로 감아올려서

여는 문으로 감는 축, 가이드레일, 감음 장치로 구성되어 있다.

셔터는 개폐방식에 따라 수동식, 전동식, 자동식으로 분류한다.

건축법상 방화문의 성능이 있는 셔터를 방화셔터라고 하며,

셔터는 방화, 도난방지 또는 점포, 차고, 창고 등의 이중문 또는

덧문으로 사용된다.
