코스콤 네트워크 보안통합상황실 [koscom 통합관제센터]

상황실 인테리어 Tip 이렇게 해보자!

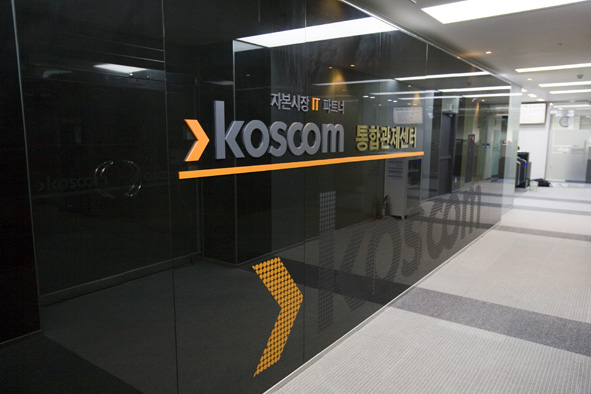

주 출입구 메인월 이미지





저번에 거래소 상황실에 대해서 포스팅한 적이 있는데..

상황실 2탄이랄까?

오늘은 코스콤 상황실 인테리어 후기에 대해서 얘기해 보도록 하겠다.



상황실 구축은 체계적인 상황업무를 수행하기 위해

기존 상황실내의 환경적 여건을 정확히 분석하고

구축되는 시스템이 원활하게 운영 가능하도록

운영 근무자를 위한 합리적이고 쾌적한 근무환경으로 구축하여,

효과적으로 영상 장비들을 활용할 수 있는 관제센터에 목표를 둔다.



상황실은 말 그대로 어떠한 상황을 파악하고 대처하기 위해서

근무 운영자들의 365일 24시간 교대로 근무하는 곳이다.







메인은 상황관제를 위한 상황판(모니터)이고

우리는 메인을 뒷받침하고 상황관제가 용이하도록

인테리어를 하게 된다.

소음발생을 줄이는 마감재를 쓰며,

전면 상황판 시야각을 고려한 가구집기 설계,

그리고 공기청정을 위한 시설, 보안을 위한 장비 세팅 등

상황실 주요 구축 범위는 인테리어, 부대설비(공조, 집기), 부대 집기다.

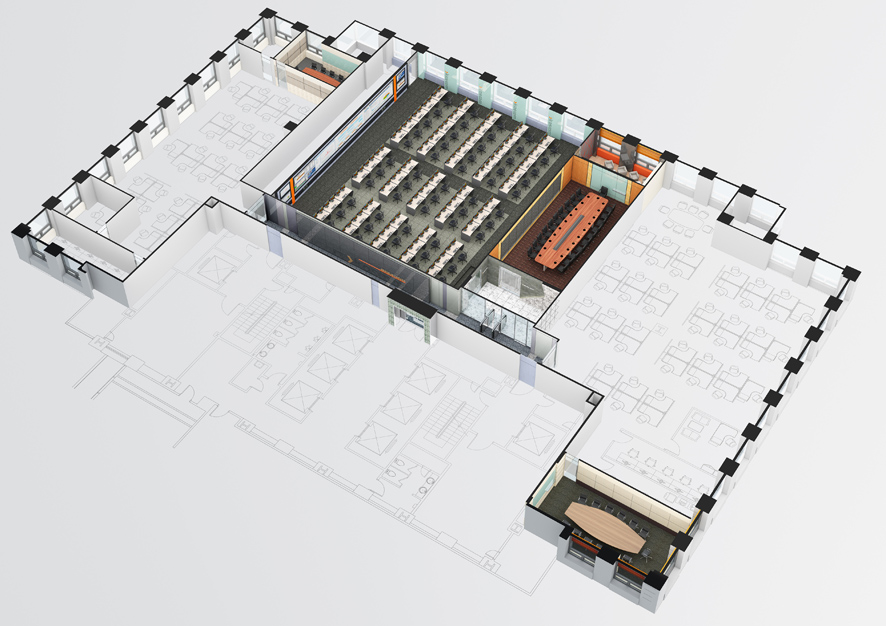

네트워크 통합관제센터 아이소뷰





주요 인테리어 범위가 메인 상황실(네트워크, 보안 통합상황실)과 브리핑실,

중회의실, 소회의실, 휴게실이다.

나머지 공간은 기존 사무공간 그대로 쓸 예정이다.





간단히 각 실에 대한 설명을 해보자면..



· 네트워크, 정보 통합상황실 (84.5py)

 - 용도: 상황실의 효율적인 운영을 위한 통합관제 공간

 - 설계 특징: 상황관제가 원활하게 이루어 질수 있도록 근무자의 시야각을 고려하며,

                방음 및 흡음이 이뤄질 수 있도록 함



· 브리핑실 (19.4py)

- 용도: 관람 및 상황대책 회의 등 다목적 공간

- 설계특징: 미라클 스크린 시공





· 회의실(소회의실+중회의실) 18.2py

- 용도: 화상회의 및 세미나를 할 수 있는 공간

- 설계 특징: 원활한 회의진행을 위한 공간



· 휴게실 (6py)

- 용도: 내부 근무자들의 휴식공간

- 설계특징: 장기근무를 위한 휴게 공간 기능 및 접견



---

※ 실 별 컨셉



· 네트워크, 정보 통합상황실

- 미래적 공간으로서의 느낌을 주기 위해 메탈 느낌의 필름과, 헤어라인 서스, 간접조명 박스 등으로

  마감하여 사이버 공간 이미지를 구현

- 메인 칼라는 블랙과 그레이를 사용하여 무채색의 느낌을 표현하며, 로고 칼라 등으로 공간의 포인트를 줌



· 브리핑실

- 전체적으로 온화하고 편안한 분위기의 인테리어 필름과 패브릭 판넬로 마감

- 실질적으로 업무에 집중하기 위해 밝고 경쾌한 느낌의 실내공간을 연출

- 실 특성상 흡음과 차음 부분을 고려하여 흡음에 뛰어난 타공흡음판넬 마감재를 선정함

- 사무적인 분위기를 벗어나 직선보다는 곡선적 디자인 요소를 천정에 가미하여 딱딱한 분위기를 배제하고

  좀 더 자유롭고 편안하며 생동감 있게 연출



· 중, 소회의실

- 전체적으로 온화하고 편안한 분위기의 인테리어 필름과 패브릭 판넬로 마감

- 주 출입구 정면에 이미지월을 설치하여 기업 고로 포인트를 줌



· 전실, 복도

- 밝고 희망적인 미래도시의 이미지를 디자인화하여 기존 관제센터와 마감재 선정에 차별화를 줌





---



※ 인테리어 세부 구축방안



- 바닥

  원활한 배선처리와 시야 각을 위해 악세스 플로어를 설치하고, 고급스러운 이미지와 보행감을 위해 카펫타일을

  시공하며, 장비실은 장비의 보호를 위해 정전기 방지 기능의 전도성 타일을 시공하여 효율성을 극대화할 수 있는

  바닥 마감재로 시공한다.

- 천정

 상황실의 낮은 천정고를 고려한 조명설비는 정확한 조도 계산을 통해 조도 레벨, 눈부심의 보호각, 휘도 대비 등을

 고려하여 조명을 배치하며, 전면 상황판 부분의 조명은 회로 분리와 낮은 조도로 구성하여 영상물의 명시성을

 높이도록 한다.

- 벽체

 24시간 근무하는 운영실의 특수성을 고려하여 상황관제가 용이하고 근무자의 업무효율을 극대화 할 수 있도록

 방음 및 흡음 효과를 고려하며, 유지관리가 편리한 방오성이 뛰어난 자재를 사용한다.

 또한 근무자의 건강을 위해 친환경 자재 사용과 방염 자재 사용을 기본으로 한다.





※ 가구집기 구축방안



- 콘솔데스크

 장시간 근무하는 근무자를 위해 인체공학을 적용한 콘솔데스크는 모니터 설치 위치, 케이블 처리 등을 고려하여

 인테리어 디자인과 동일한 컨셉으로 미려하게 제작한다.

- 전자교탁

 브리핑실 전면에 전동스크린과 프로젝터를 설치하여 각종 영상자료 등을 제공함으로써 전자교탁과 함께

 멀티미디어를 활용한 회의 진행을 할 수 있도록 한다.





※ 부대설비 구축방안



- 출입보안설비

 상황실은 출입통제구역으로 인가자 외 불특정 다수의 출입을 통제하기 위해 출입구에 보안게이트를 설치한다.

 상주 직원 및 내방객에게 출입 제안을 두어 도난 및 각종 손실 위험을 방지 할 수 있다.

(1) 보안게이트

 출입통제 시스템은 전산망의 이용자 DB와 연동되어 정확하게 출입자를 제어한다.

 따라서 보안 출입을 요하는 곳에 설치하여 출입자를 효과적으로 선별할 수 있다.

(2) CCTV, DVR

 최첨단 보안을 요하는 건물에 최적의 통합 방범 시스템을 이용하여 건물 내 외부에 CCTV 시스템을

 설치하여 1차 보안을 구축한다.

(3) 출입통제

 중요장비의 외부 침입에 의한 주요 장비 보호를 위한 인가되지 않은 인원의 출입을 물리적으로

 차단하기 위한 장치를 설계하여 제안한다.





※ 전기설비 구축방안



- UPS

상황실에 설치되는 장비들은 24시간 무중단으로 이뤄져야 하기 때문에 정전 시 또는 기타 이상 시 안정적이며

지속적인 양질의 전원을 공급하여 전원 피해를 미연에 방지하기 위하여 무 정전 전원시스템을 도입하며,

센터 만의 별도의 분전함과 UPS를 설치한다.



※ 공조설비 구축방안



상활실은 24시간 운영함으로 기존 건물과의 별도 냉난방 설비를 설치하여 운영자의 근무환경을 고려하고

스크린의 변형 및 디스플레이 장치의 안정적 운영을 위해 냉난방 설비를 설치하여 장비를 보호한다.



- 항온항습기

항온항습기 설비는 기계실 내 장비 발열량을 산출하여, 최적의 온도와 습도를 유지하도록 구축한다.
