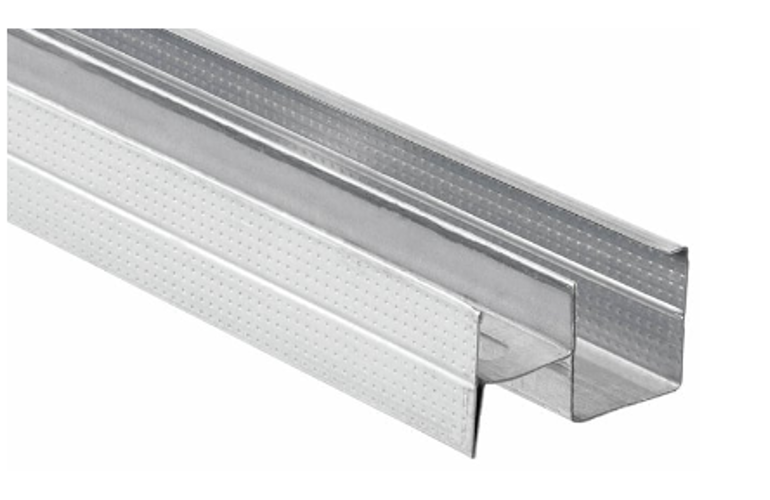

CH-STUD란



아연도금강판을 소재로 특수하게 설계되어 제작

수직하중에 견딜 수 있도록 고안된 비내력 강제 받침대



주로 고층빌딩의 엘리베이터의 통로,

배관통로, 에어덕트, 계단통로에 사용



벽돌공사에 비해 저렴한 재료비와 경제성이 뛰어나며

석고보드 부착 시 일반적인 방식과 달리

단순히 삽입하면 되므로 빠르게 시공 할 수 있다.

또한 최대 4시간 내화성능 및 51STC까지

차음 성능을 보이며 횡압에는 최대 15PSF(73.2kgf/㎡)까지

견딜 수 있다





▒ 규격

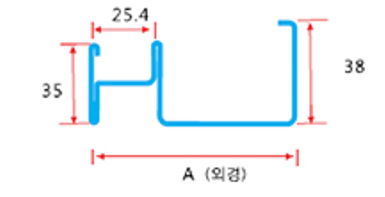

· CH- STUD



64형: 64mm x 35mm x 38mm x 25.4mm x 0.8T

75형: 75mm x 35mm x 38mm x 25.4mm x 0.8T

92형: 92mm x 35mm x 38mm x 25.4mm x 0.8T

102형: 102mm x 35mm x 38mm x 25.4mm x 0.8T

127형: 127mm x 35mm x 38mm x 25.4mm x 0.8T

152형: 152mm x 35mm x 38mm x 25.4mm x 0.8T

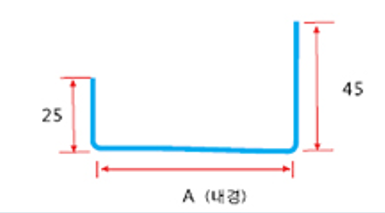

· J- 러너



64형: 66mm x 25mm x 45mm x 0.8T

75형: 77mm x 25mm x 45mm x 0.8T

92형: 94mm x 25mm x 45mm x 0.8T

102형: 104mm x 25mm x 45mm x 0.8T

127형: 129mm x 25mm x 45mm x 0.8T

152형: 154mm x 25mm x 45mm x 0.8T

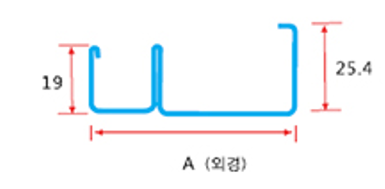

· E- STUD



64형: 66mm x 19mm x 25.4mm x 0.8T

75형: 77mm x 19mm x 25.4mm x 0.8T

92형: 94mm x 19mm x 25.4mm x 0.8T

102형: 104mm x 19mm x 25.4mm x 0.8T

127형: 129mm x 19mm x 25.4mm x 0.8T

152형: 154mm x 19mm x 25.4mm x 0.8T



* SAFT WALL : 고층 건물에서의 샤프트는 계단실,

엘리베이터 샤프트, 서비스 덕트, 환기구, 배연구와 같은

수직공간으로 연결되어 화재 확대가 매우 잘되는 공간이다.



따라서 건축물의 샤프트는 방화구획으로 하여야 되며

내화 2시간까지 견디어야 한다.

또 샤프트는 바닥 스라브가 없는 빈 공간이므로

실내면에서만 시공하여야 하기 때문에 특수한

러너와 스터드를 사용하여야 한다.

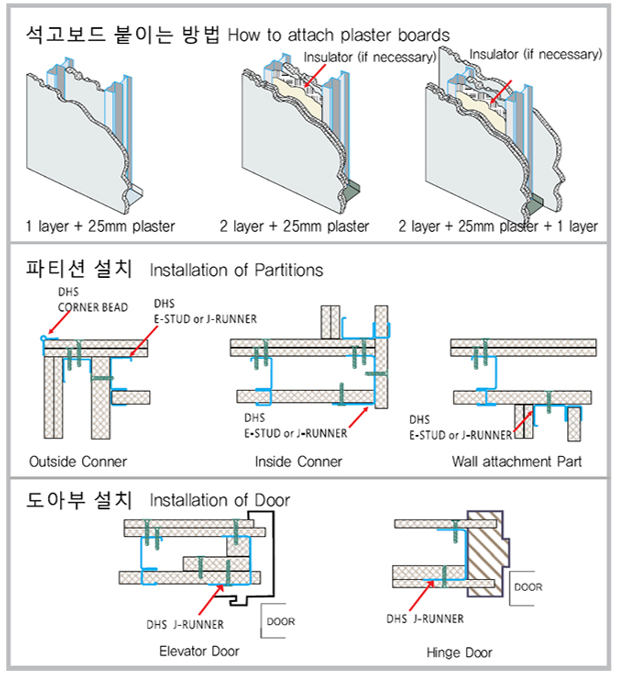

▒ DRYWALL (SAFT WALL) 특징



· 내화구조 2시간 인정 제품

· 한쪽에서 시공 할 수 있도록 개발 된 제품

· 엘리베이터의 운행에 따른 풍압에도 견딤

· 시공이 간편하고 빠름



▒ DRYWALL (SAFT WALL) 제품



재질: KSD 3506 (용융 아연도강판)

KSD 3609 (건축용 강제받침대)



· CH- STUD,  J- 러너, E- STUD



출처: (주)대한강재
