티사일렌트 스터드 란



기존 일반형 C형 스터드 대비 차음성능을

크게 향상시킨 것으로

단일 스터드 시공으로도 기존의

이중 스터드 차음구조체의 차음효과를 나타냄

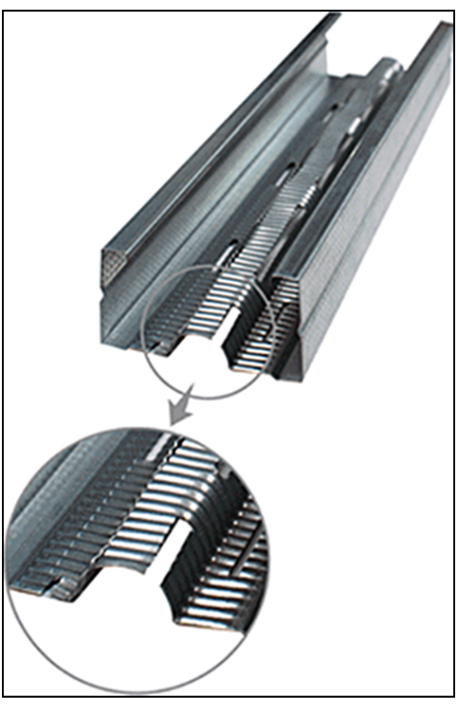

 특징



· STUD 중심판에 만곡부를

형성하여 소음 저감



· STUD 중심판의 타공 홀로

고체 전달음 저감



· STUD 만곡부 및 평판부 내의

주름 형성으로 STUD 강성이

타공 전의 강도로 복원



· STUD 측면에 엠보싱을 형성하여,

나사못의 미끄럼 방지 등

시공 시 편의성 향상

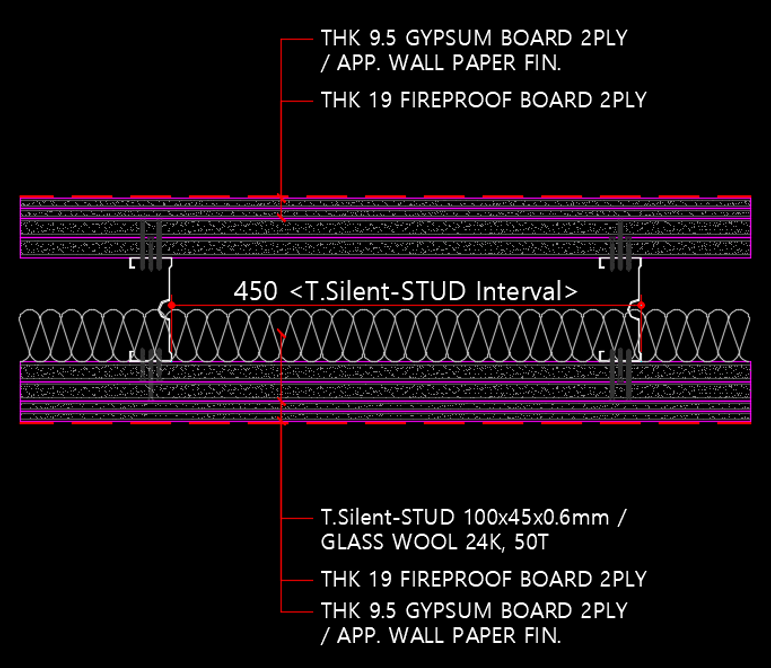

T-SILENT-STUD  구조체 단면





구 분		고 차 음 스 터 드 시 스 템
시 스 템		KDJ-19TH-A	12TH
용      도		세대간벽	세대내벽
시 스 템 사 양	세부사양	방화(방화방수) 19mm 1겹 + 방화 19mm 1겹 + T.Silent-Stud 75mm +G/W 24K, 50mm +방화 19mm 1겹 +방화(방화방수) 19mm 1겹	차음 12.5mm 2겹 + T.Silent-Stud 50mm +G/W 24K, 50mm 차음 12.5mm 2겹
	벽체두께	151mm 이상	100mm 이상
성 능	내 화	2시간	-
	차 음	1급	비인정
		Rw + C = 60	Rw + C = 51~ 53
비 고		이중스터드대비 자재비, 인건비 절감 (벽체두께증가 가능) 151~ 200mm	동일조건에서 C-STUD 대비 차음성능 약 7dB 상승



철골구조 및 고층 건물의 변위에도 강하며,

실의 기능 변화에 따른 철거 및

재설치도 용이





T-SILENT-STUD  제품 규격



· STUD : 0.6T x 74 x 40  길이주문

RUNNER : 0.8T x 76 x 40   3M



· STUD : 0.6T x 100 x 40  길이주문

RUNNER : 0.8T x 102 x 40   3M



· STUD : 0.6T x 124 x 40  길이주문

RUNNER : 0.6T x 126 x 40   3M
