CNC 가공에 대해서...

나만의 가구제작, 이젠 CNC 가공으로!







CNC(컴퓨터 수치제어) 가공이란



쉽게 말하면 컴퓨터에 도면이나 치수를 입력해

판을 따내는 작업이라 보면 되겠다.



판의 재질은 금속에서부터 스톤, 나무, 아크릴 등

매우 다양하며

CNC 기계는 모든 제어 기능을 수행할 수 있는

온보드 컴퓨터를 사용하여 가공 공정을 감독한다.



이 공정은 복잡한 통합 CNC 가공센터를 대표하는 것으로,

공작물 클램프에 고정된 공작물에서

다양한 가공 단계를 진행한다.



회전, 톱질, 밀링, 드릴링, 샌딩 또는

접착과 같은 이 모든 작업은 프로그래밍된 툴 모션을 통해 수행된다.

제조작업의 전 과정이 훨씬 더 높은 정확도와 속도에

도달할 수 있다는 장점이 있다.

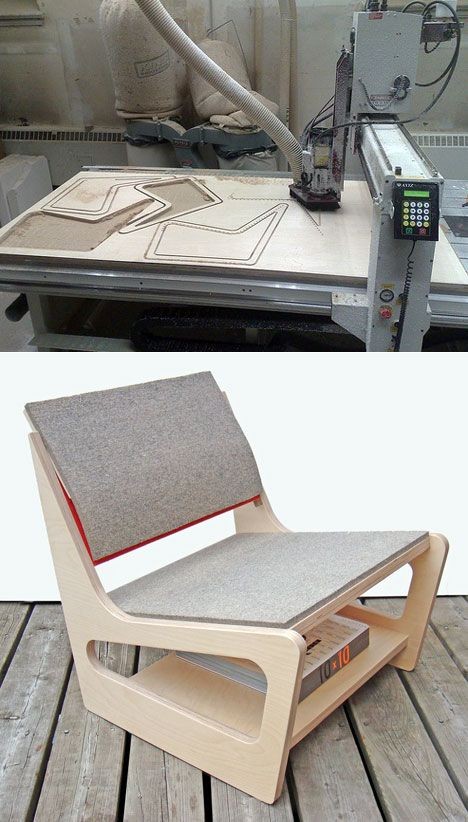

또한 CNC 기계를 사용하여 가구, 인테리어 디자인 및

패널 가공용 건축자재들을 생산할 수 있다.





출처: 핀터레스트

---



▶CNC 기계의 구성



1. 기계 프레임

제어 패널을 수용하는 기계의 기본장치



2. 흡입 요소를 갖춘 진공장치

진공장치의 흡입 요소를 사용하여, 공작물이 툴 사이즈에 따라 정밀하게 위치한다.

진공장치 조정은 컴퓨터에서 제어하고 이 작업은 부분적으로 레이저 기술을 사용하여 수행된다.

진공장치와 흡입 요소는 별도로 제어할 수 있다.



3. 가공 베드

공작물은 후속 가공을 위해 공정 베드 또는 가공 베드에 고정된다.

일부 기계에는 서로 독립적으로 작업 가능한 여러 개의 가공 스테이션이 장착되어 있다.

예를 들어, 공작물은 가공되는 동안 대기 작업대에서 조정된다.



4. 가공장치

CNC 기계기능은 가공장치의 중앙에 위치해 있다. 설치된 공구에 따라 다양한 가공단계를

실행할 수 있다.





▶가공 장치의 가공 순서



CNC 기계는 가공장치의 툴 교환기를 통해 다양한 가공 순서를 실행할 수 있다.

툴 가공이 완료되는 동안에도 교환할 수 있으므로 시간 절약이 가능하다. 대부분의 가공 단계는

칩 형태의 물질을 제거하므로, 이 칩들은 공정 중에 CNC 가공센터에서 영구적으로 진공 처리된다.



· 드릴링은 공작물에 원통형 홀을 만들고 가공하는 작업이나, 일반적으로 솔리드 바디에 홀 또는 쓰루 홀을

만들거나 확대하는 작업으로 칩이 발생하는 공정이다.



· 밀링은 밀링 공구를 사용하여 금속, 목재 또는 플라스틱을 가공해 칩이 발생하는 공정이다.

이 공정은 특수 공작 기계 또는 일반적으로 밀링 기계나 가공센터에서 수행된다. 회전 동작과는 달리, 칩을

제거하기 위해 필요한 절삭 동작은 머신 베드의 고정된 위치에 고정되어 있는 공작물과 관련된 절삭 공구의

회전으로 이루어진다. 설계에 따라, 이송 동작은 X, Y 및 Z 축에서(결합 시에도) 또는 각 회전축을 따라

실행될 수 있다.



· 톱질은 원형 또는 직선 절단 동작이 포함되어 칩이 발생하는 공정이다. 톱질은 공작물을 절단하고, 봉과 프로파일

재료를 길이 방향으로 절단하고, 패널의 홀을 절단하고, 홈과 슬롯을 절단하는 데 사용된다. 이 경우, 멀티 팁 공구가

절단 동작과 이송 동작을 수행한다.



· 샌딩은 멀티 팁 공구를 사용하는 칩 발생 생산 공정이다. 이 공구의 무작위 절단 표면은 천연 또는 합성 샌딩 물질로

제작된 다수의 임베디드 샌딩 요소로 형성된다. 이 공구는 일반적으로 공작물과 샌딩 그레인 사이의 단속적 접촉을

포함하여 고속에서 물질을 제거한다.

레이저 기술을 사용한 단면 접착에서는 레이저 광선을 이용하여 단면 물질의 사전 정의된 표면의 용해가 이루어진다.

용해된 단면 물질은 단면 물질이 압력 영역에서 가압될 때 공작물 표면을 관통하며, 단면 물질이 냉각되면 공작물과

단면 물질 사이에서 완전히 결합된 접촉면을 형성한다. 따라서 공작물과 단면 물질 사이에는 틈이 보이지 않는다.

CO2 레이저 공정과 다이오드 레이저 공정은 단면 접착에 효과적임이 입증되었다.

두 공정 모두 단면 물질을 실제 접착 표면 및 폴리머로 제작된 공압출 기능 표면으로 사용한다. 이 기능성 표면은

두께가 고작 몇십분의 1밀리미터에 불과하며, 용해, 관통 및 냉각 시 공작물에 대한 단면 물질의 "앵커"를 대표한다.



---



대략적으로 CNC 가공에 대해서 알아봤는데..

예전에는 사인이나 이미지월 등

브랜드 활용에만 국한됐다면

지금은 가구에서부터 조명, 내, 외장 마감재 등

쓰임새가 매우 다양하다.



특히 요즘은 나만의 개성을 중시하는 경향이 강해서

공장에서 찍어내는 흔한 물건을 찾는 사람들보다

독특하고 개성 강한 어디에서나 볼 수 없는

본인의 디자인한 그런 제품들을 더 찾는 추세이다.



테이블, 의자, 아기침대, 책선반, 수납장 등

제작할 수 있는 범위도 다양해서

기회가 된다면 한 번쯤은 나만의

제품을 만들어 보는 것도 나쁘지 않을 것 같다는 생각이 든다.
