강 구조공사 용접 용어에 대해서 알아보자!





개선 (Beveling, Groove)



피용접재의 두께가 커서 그대로는 완전한 용접이 되지 않을 경우, 충분히 내부로부터 용융시키기 위하여 재의 끝부분을 경사지게 자르는 것

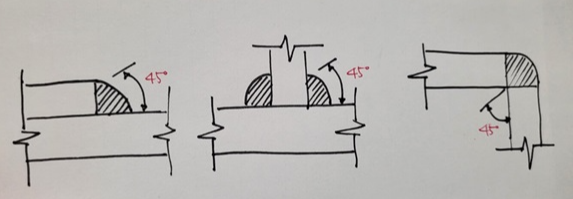

모살용접 (Filet Weld)

목두께의 방향이 모재의 면과 45 º 또는 거의 45 º 의 각을 이루는 용접

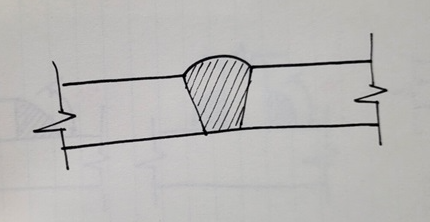

맞댐 용접 (Butt Weld)

모재의 마구리와 마구리를 맞대어서 행하는 용접



가용접 (Tack Weld)

조립의 목적으로만 사용하는 단속용접

모재 (Base Metal)

용접되는 금속을 말함

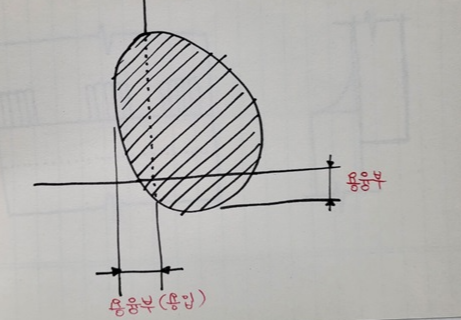

용입 (Penetration)

용접 전의 모재 면에서 잰 융합부의 깊이



슬래그 (Slag) 용재

용접부에 잔류하는 산화물 등의 비금속물질 (용접봉 주위에 붙어 있는 플럭스가 녹은 것)

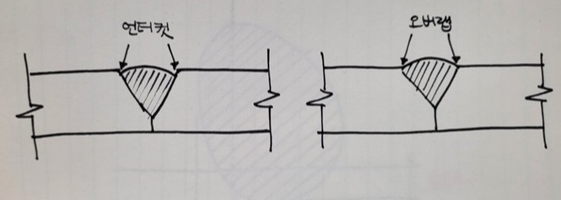

언더컷 (Undercut)

비드 (Bead)의 가장자리에서 모재가 깊이 먹어 들어간 것처럼 된 것 (주로 전류가 너무 강했거나, 용접봉의 진행이 지나치게 빨랐을 때 생긴다)

오버랩 (Overlap) 겹침

용접금속이 모재에 융착되지 않고 단순히 겹치는 것에 불과한 것, 즉 부착적 접합이 용접 부분 끝에 나타나는 것으로 전류가 약했을 때 생긴다.



위빙 (Weaving)

용접봉을 용접방향에 대해서 서로 엇갈리게 움직여서 움직여서 용가(鎔可) 금속을 용착시키는 운봉방법

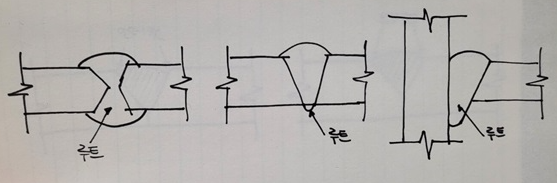

루트 (Root) 밑바닥

용접부 단면의 밑바닥 부분



용접금속 (Deposited Metal)

아크(전류)에 의해서 용접봉이 녹아 떨어져 용착된 것

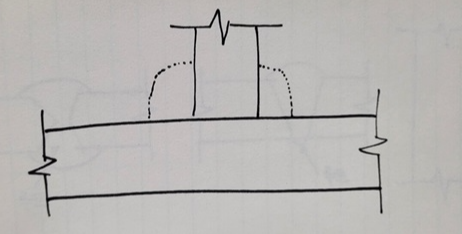

T형 접합 (Tee Joint)

모재가 T형을 이루게 용접한 접합

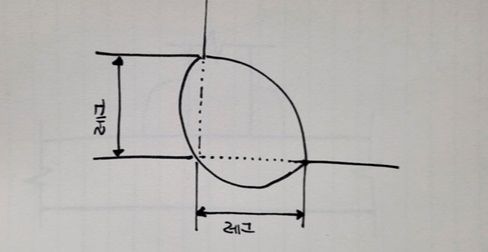

레그 (Leg)

모살용접에서 한쪽 용착면의 폭 (발길이, 다리길이)

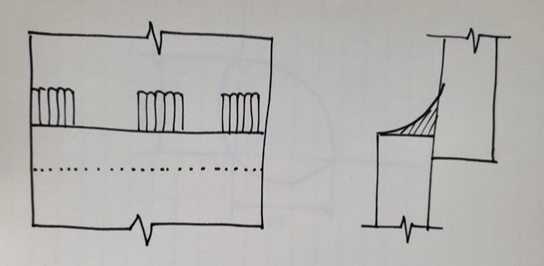

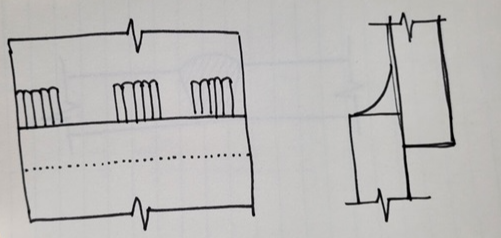

단속용접 (Intermittent Weld)

용접선에서 용접부가 단속된 것



유효치수 (Effective Length)

접합의 전길이에서 아크의 앞끝, 아크의 뒤끝 등에서 불완전하게 되기 쉬운 부분을 제거한 전길이를 말함

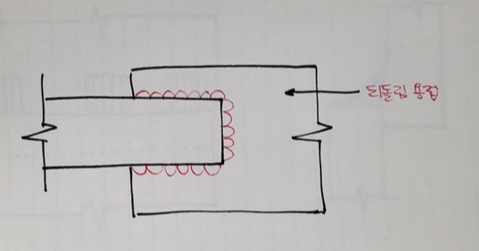

되돌림용접

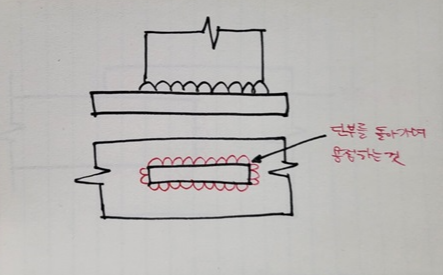

돌림용접

크레이터 (Crater) 항아리

아크에 의해 모재가 녹았을 경우, 전극의 바로 아래에 금속의 용지가 생긴다.

이때 가장 오목 들어간 부분 (이 부분에서 첨가재와 모재가 용융한다)과 비드의 끝부분에 생기는 오목 들어간 부분을 말한다.

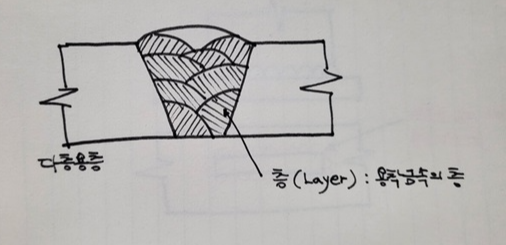

다층용접

모재의 두께가 클 때는 용착금속의 층을 겹쳐서 용접하는데 이 용접방법을 말한다.

블로 홀 (Blow Hole)

용융금속이 응고할 때 방출되었어야 할 가스가 남아서 생기는 용접부의 빈자리







가스 가우징 (Gas Gouging)

홈을 파기 위한 목적으로 한 화구로서 산소아세틸렌 불꽃을 이용하여 녹여 깎은 재의 뒷부분을 깨끗이 깎는 것

(둥근 정으로 깎은 것처럼 하는 것)

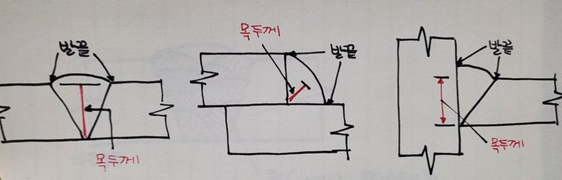

목두께 (Throat)

용접단면에서 바닥을 통과하는 지점부터 잰 용접의 최소두께 (보강하여 도드라져 올라온 부분은 포함되지 않음)

발끝 (Toe)

용접표면과 모재와의 교차선



스틱 (Stick)

용접 중에 용접봉이 모재에 고착되어 떨어지지 않는 것



매달림 (Overhung)

세로방향 또는 상향용접 시에 용착금속이 모재에 매달려 처지는 것



싱글비드 (Single Bead) 또는 스트레이트 비드 (Straight Bead)

용접봉을 전후좌우로 흔들어 움직임 없이 만든 비드

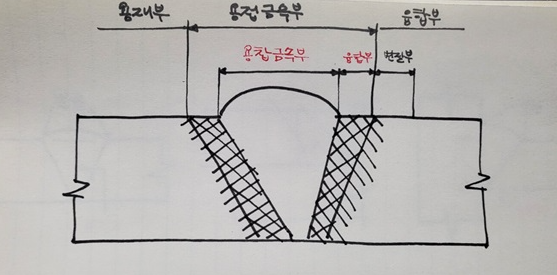

융합부

자기 불기 (Magnetic Blow)

아크가 전류의 자기작용에 의해 동요되는 것이 직류에 심하며, 특히 나 봉시 심하다.



플럭스 (Flux)

용접봉의 피복재에 들어 있는 비금속화합물로서 산화물이나 유해물을 분리 제거한다.
