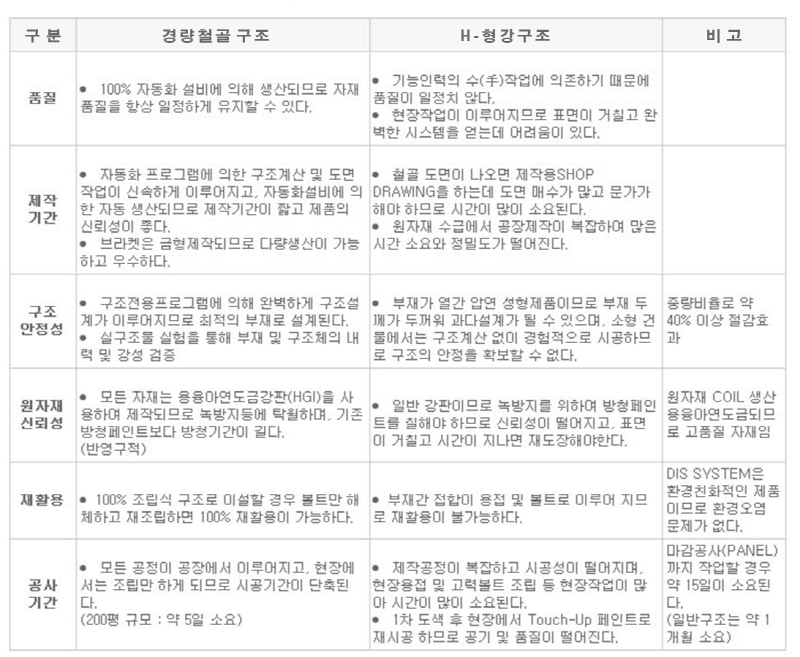

경량철골 vs H-형강구조

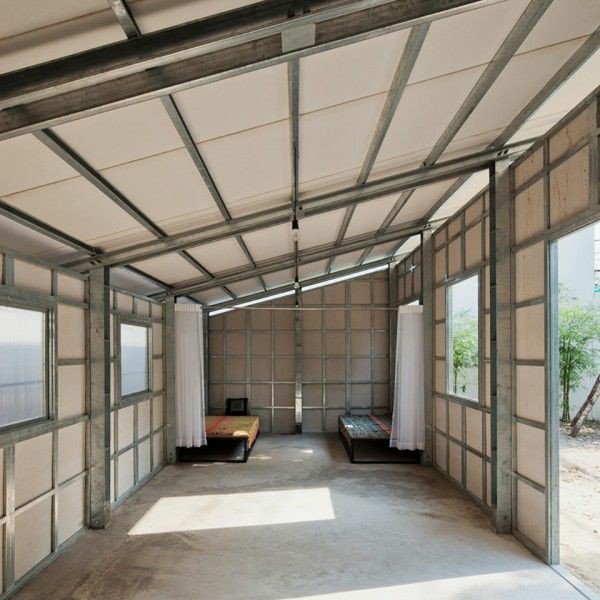

출처: 핀터레스트



경량철골



경량 철골 구조 시스템의 최첨단, 최경량 조립식 구조물로

자동화된 ROLL FORMING 생산라인에서 생산되는 주자재와 규격화된 각종 브라켓 및 부자재로

현장에서 도면에 따라 볼트 조립만으로 쉽게 조립, 시공할 수 있는 시스템 구조이다.

전체 구조물은 Portal Frame 구조로서 내부에 중간기둥이 없이 최대 20m까지 건축할 수 있으며

높이도 약 8m까지 가능하다.



용도



· 산업 건물 - 공장, 창고, 물류센터, 냉장냉동창고, 중소기업형 공장

· 농축산물 시설 - 각종 돈사, 계사, 축사, 유통센터, 버섯재배사, 직판장, 농기계 보관창고

· 근린생활시설 - 식당, 휴게소, 상가, 간이 조립식 건물

· 현장 가설사무실 및 가설 창고

· 군 막사

· 아파트 및 일반 건물의 옥상 증축

· 대형 텐트 하우스



특징



1. 뛰어난 경제성

- 통합 전산 프로그램에 의한 구조계산 및 시공, 용융아연 도금강판(HGI) 사용

- 최적화 설계, 일반 철구조물(H빔)보다 20~40% 중량 감소

2. 높은 품질

- 자동 설계된 발주서에 의한 자동생산

3. 공기단축

- BOLT로만 조립되는 간편 시공(100% 재활용 가능)

- 현장 절단, 용접, 페인팅, 필요 없음

4. 신속한 설계 및 생산

- 200평 규모의 건물 발주, 생산, 시공까지 15일 소요

- 통합 프로그램에 의한 구조계산, 도면 및 견적작성, 공장 생산 출하,

  설치 등 일괄 작업 공정 관리

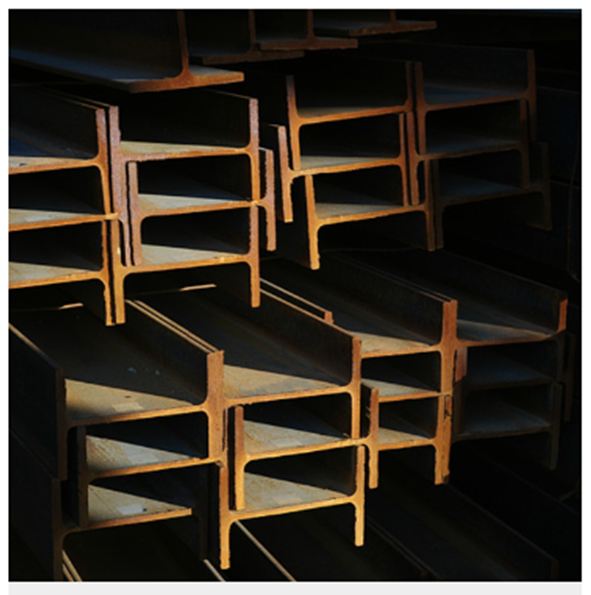

H형강



단면의 형태가 H 모양의 제품으로 H-Beam으로도 불리며 플랜지의 두께가 가고

국부 자국을 일으키지 않는 범위에서 폭넓은 모양을 하고 있으며 주로 열간 압연 재이나,

일부에 용접에 의해 성형한 것도 있다.

보통 건축골조, 말뚝, 토목공사 등으로 사용된다.



---



경량(스터드) 칸막이

- 방음, 단열효과가 우수하여 일반적으로 많이 사용되고 있는 제품이다.

- 별도의 마감이 없어 다양한 공간 창출이 가능하다.

- 석고보드 종류(일반, 방음, 방수, 방화)에 따라 다양한 성능을 가지고 있다.

- 가격이 저렴하며, 간편한 설치가 가능하다.

- 용도 : 아파트, 학교, 학원, 병원, 사무실, 공장 등 건물 내부 마감공사
