도면을 치다 보면

여러 가지 상황이 발생한다.



외주업체나 타업체에서 받은 도면에

오류가 있거나 작업을 잘못해서 애를 먹는 경우 등..



그럴 때면 짜증이 나지만 어찌어찌 해결해야만 한다.



다음은 조금이나마 작업을 덜어줄 수 있는,

실무에서 유용하게 쓰일 수 있는 정보를 공유하겠다.







---



1. 상위 버전 도면을 하위 버전으로 한꺼번에 변경해서 저장하는 법



[간혹 도면을 보냈는데 도면 버전이 높다며

낮춰서 보내달라는 경우가 있다.

한두 장이야 괜찮지만 도면이 수십 장일 경우는 대략 난감해진다;]



참고로 캡쳐한 도면은 2017 영문버전이다

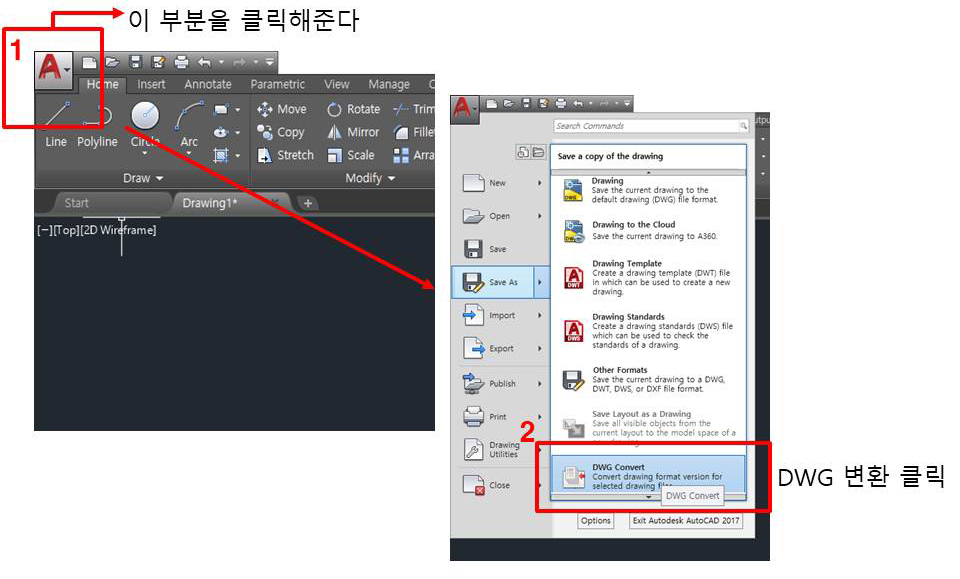

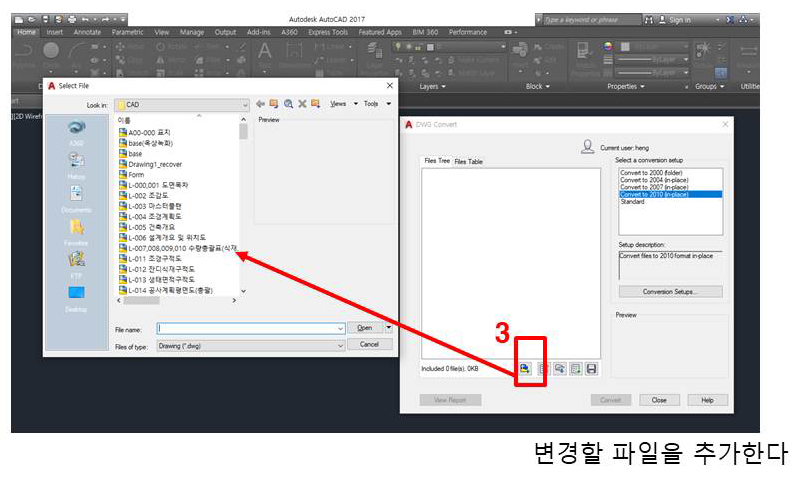

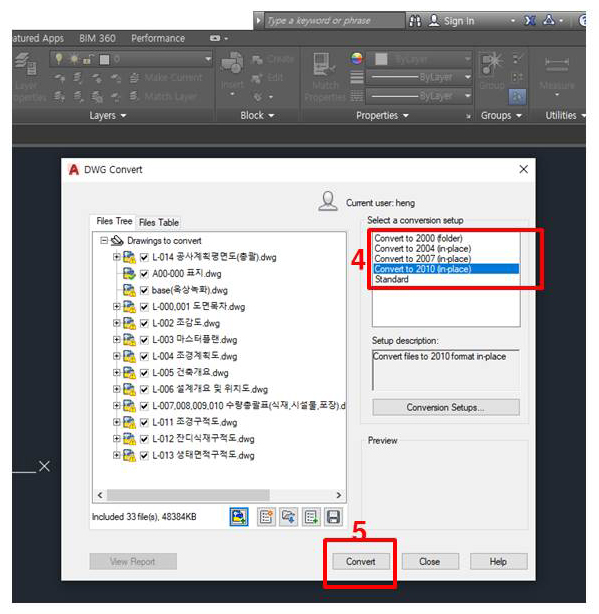

1번 A를 클릭하면.. 버전마다 살짝 다르겠지만..DWG변환이란게 보일것이다.. 그걸 클릭한 후 창이 하나뜨면 3번 추가할 파일을 선택한 후 4번에서 원하는 버전으로 낮춘후 5번 변환을 눌러주면 된다.



2. 원래 치수대로 원상복구 하는 법



[도면을 확인하다 보면 가끔 임위로 치수를 수정해버리는 경우가 있다.

물론 지워서 다시 기입하면 되지만 여러 개일 때는..

일일이 다해줘야 하는 막노동을 해야 한다]

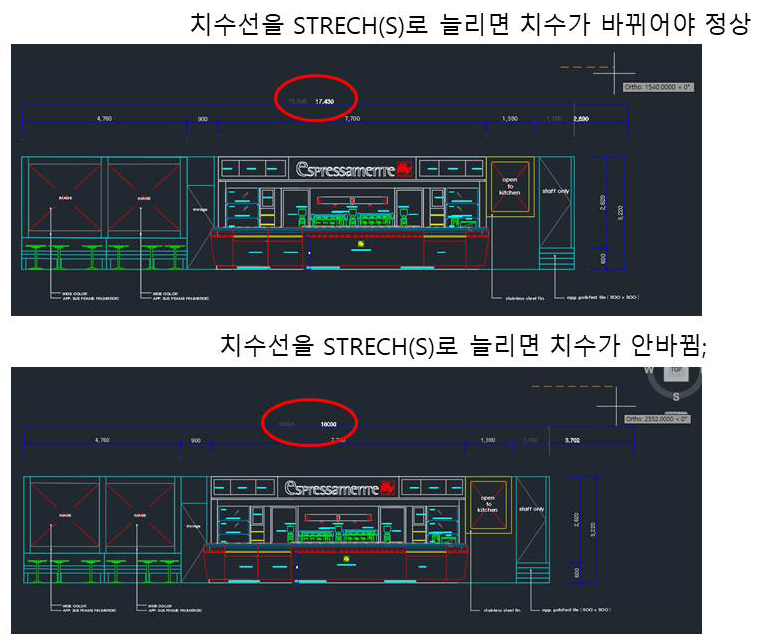

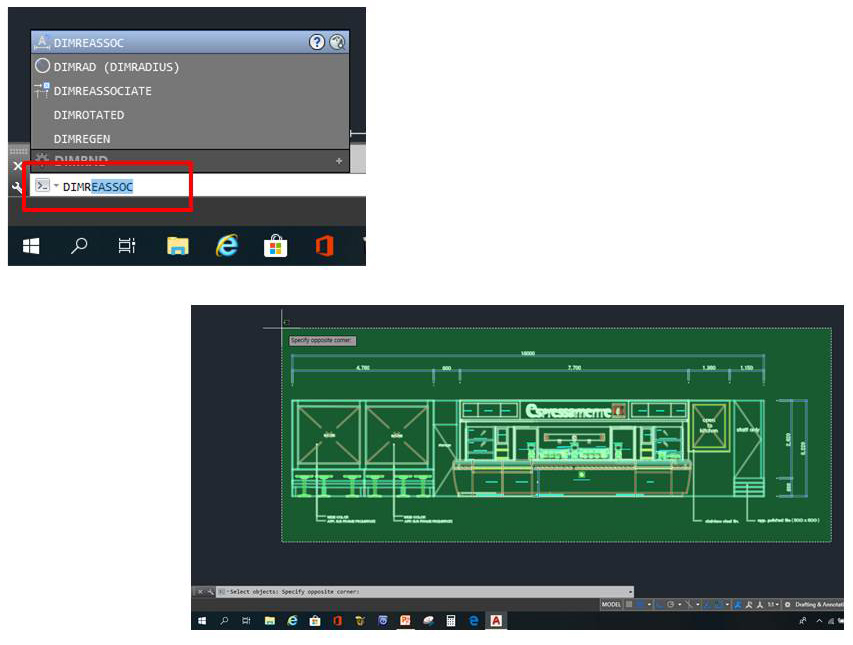

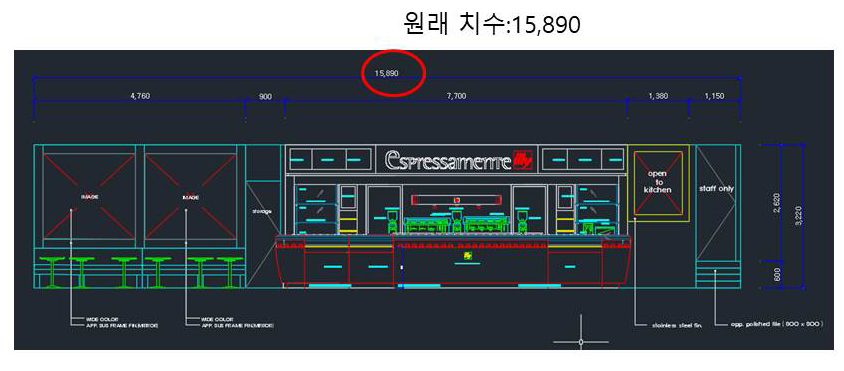

맨 위에 입면을 예로 들어보자면, 입면 가로치수가 15,890이다. 간혹 수정을 하려고 하는데 치수에 변함이 없을때 또한 황당해진다;그럴때는 command창에 명령어 dimreassoc를 입력하고 엔터를 치면 객체를 선택하라고 나온다.. 그러면 전체 객체를 선택하거나 치수부분만 선택해주면 원래치수대로 바뀐다.

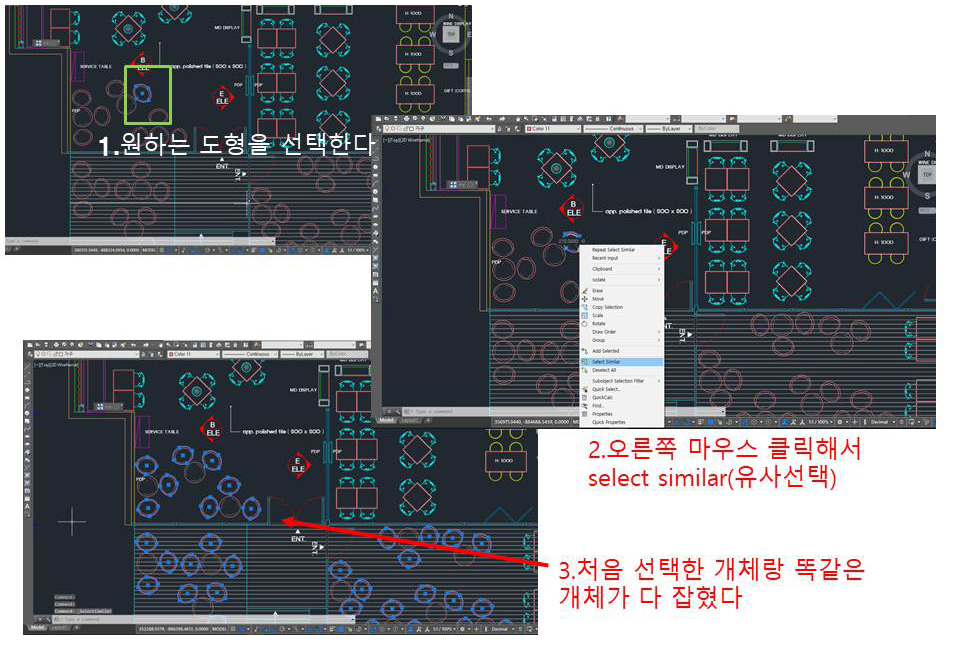

3. 원하는 객체만 선택하는 방법



[객체의 레이어를 바꾸거나 아님 지워야 할 경우,

일일이  다 찾아서 지워야 할 경우가 있다.

그럴 때 유용하게 쓸 수 있다.]

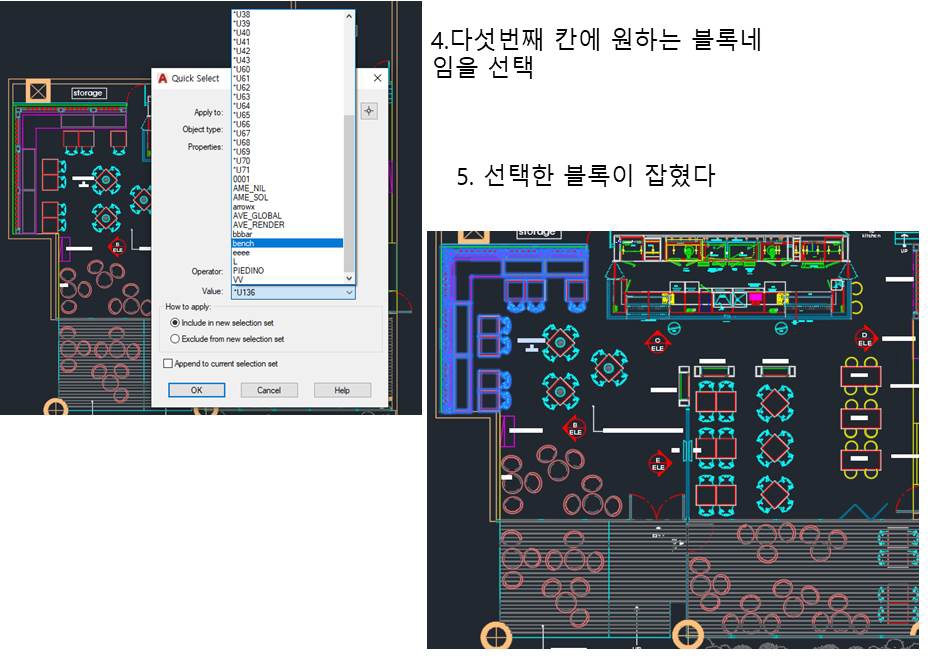

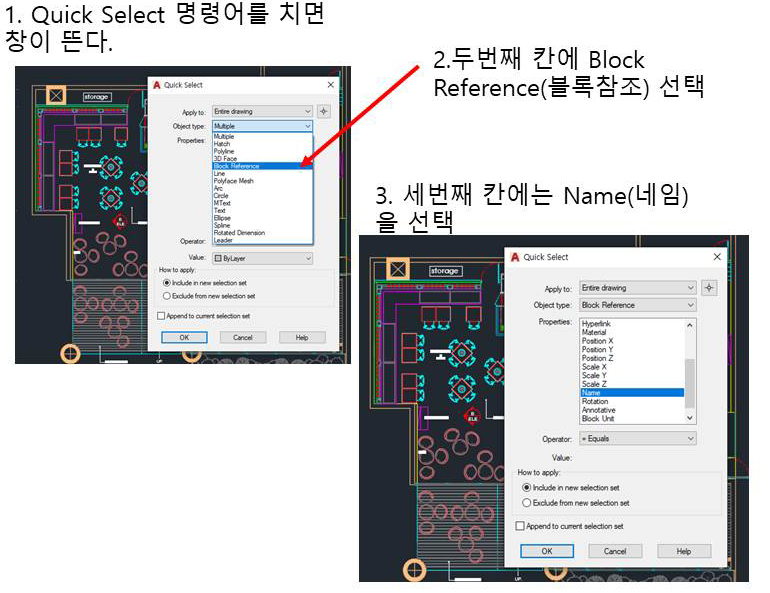

4. 원하는 블록만 선택하는 방법



[3번 내용하고 비슷하다. 블록 레이어를 바꾸고 싶거나,

아님 객체를 수정해야 되는 경우가 있는데

도면이 규모? 가 크다 보면 일일이 다 찾는 것도 일일 때가 있다.]

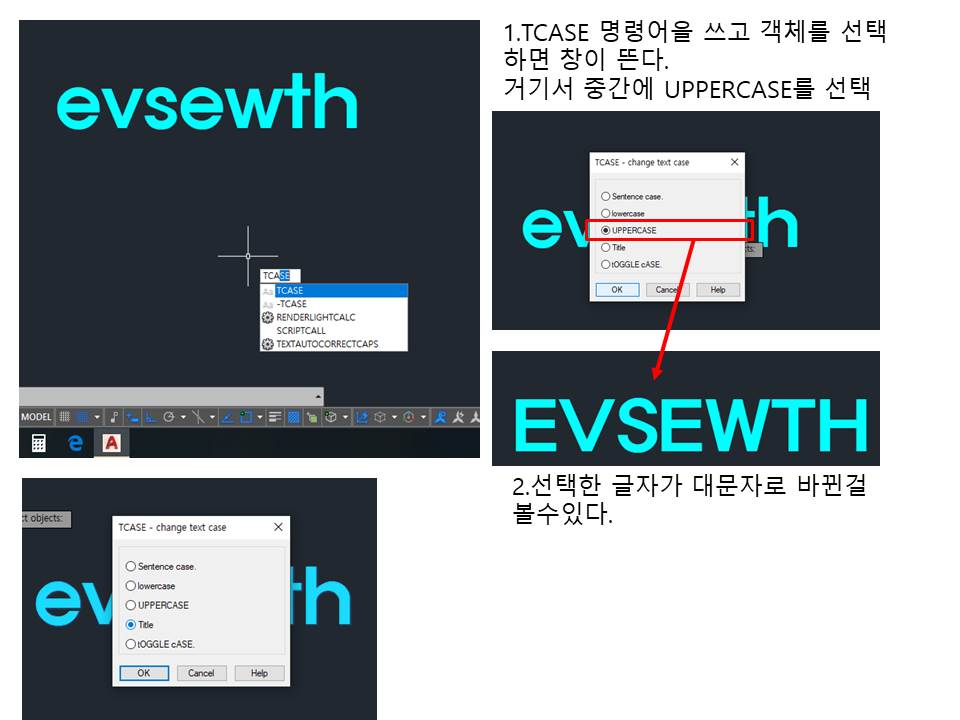

5. 영문 Text 수정하는 방법

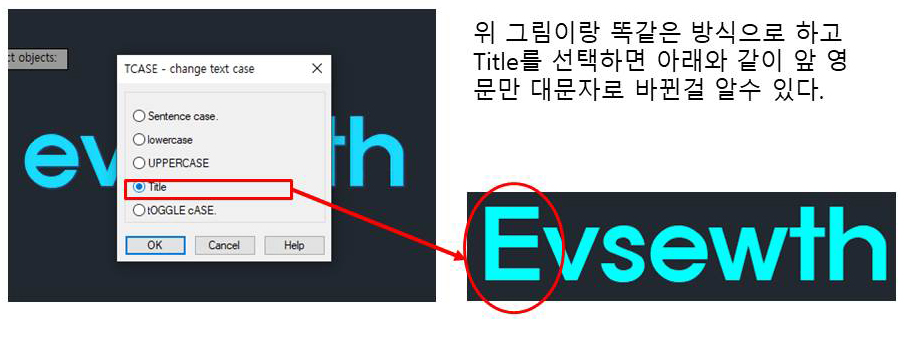

[쓰인 영문이 다 소문자여서 대문자로 한꺼번에 바꾸고 싶다거나,

앞글자만 대문자로 바꾸고 싶을 때 사용한다.]



대단한 정보는 아니지만

소소하게 알아두면 도움이 될 거 같다.



캐드 프로그램은 명령어만 잘 알아도 반이상은 하는 거다..
