조명, 조도에 관한 정보

각 조명기구의 특징, 공간 별 조도기준표





기술, 과학분야와 마찬가지로

조명기술은 그 자체의 전문 용어를 가지고 있다.



특수용어 및 개념들은 램프 및 조명기구의 특성을

규정짓고 측정 단위를 표준화하기 위해 사용된다.



가장 중요한 개념들을 간략히 살펴보자.



---





▶ 빛과 광선

빛이란 인간의 눈에 밝다는 느낌을 주는 광선으로, 보여질 수 있는 전자기 광선이다.

다시 말하면 전자기 광선의 스펙트럼에서 극히 일부부인 380mm와 780mm 사이의 광선을 말한다.



▶ 광측정 시스템

광측정 시스템은 본질적으로 4개의 기본 단위로 이루어져 있다.

즉, 광속, 광도, 조도, 휘도가 그것들이다.



▶ 광속_Luminous Flux

광원으로부터 방출되어 눈에 감지되는 광선의 총 출력량을 광속이라 칭한다.

광원의 가시광선 출력량은 watt로 표시하지 않고, Lumen으로 표시하는데, 그 까닭은 인간의 눈이

파장에 따라 서로 다르게 감응하기 때문이다. 측정단위_Lumen(lm)



▶ 광도_Luminous Intensity

일반적으로 광원은 광속을 여러 방향으로(입체각, 측정단위 steradian sr) 서로 다른 강도로 방사한다.

특정 방향에서의 가시광선의 강도를 광도라 한다. 측정단위_Candela(cd)



▶ 조도_Illuminance

조도는 일정한 평면이 밝게 비추이는 정도를 말한다. 조도는 조명되는 면적과 광속의 비율로 결정된다.

1lx는 1lm의 광속이 1 평방미터의 면적에 균일하게 비추일 때를 말한다.

그러나 실제로는 단위면적에 광속이 균일하게 분배되어, 빛이 비춰진 면적의 모든 점에서 조도가 모두 같게

측정되지는 않는다. 측정단위_Lux(lx)



▶ 휘도_Luminance

광원의 휘도 혹은 빛이 비춰진 면적의 휘도는 빛이 눈에주는 자극과 그에 따라 뇌가 받은 밝기에 대한 인상이

측정 기준이 된다. 우리는 빛이 비춰진 면을 특정한 방향에서 바라본다. 이때 빛이 비춰진 면적의 광도를 눈에

보여진 면적으로 나눈 값을 휘도라 한다. 측정단위_Candera per 1㎡ (cd/㎡)

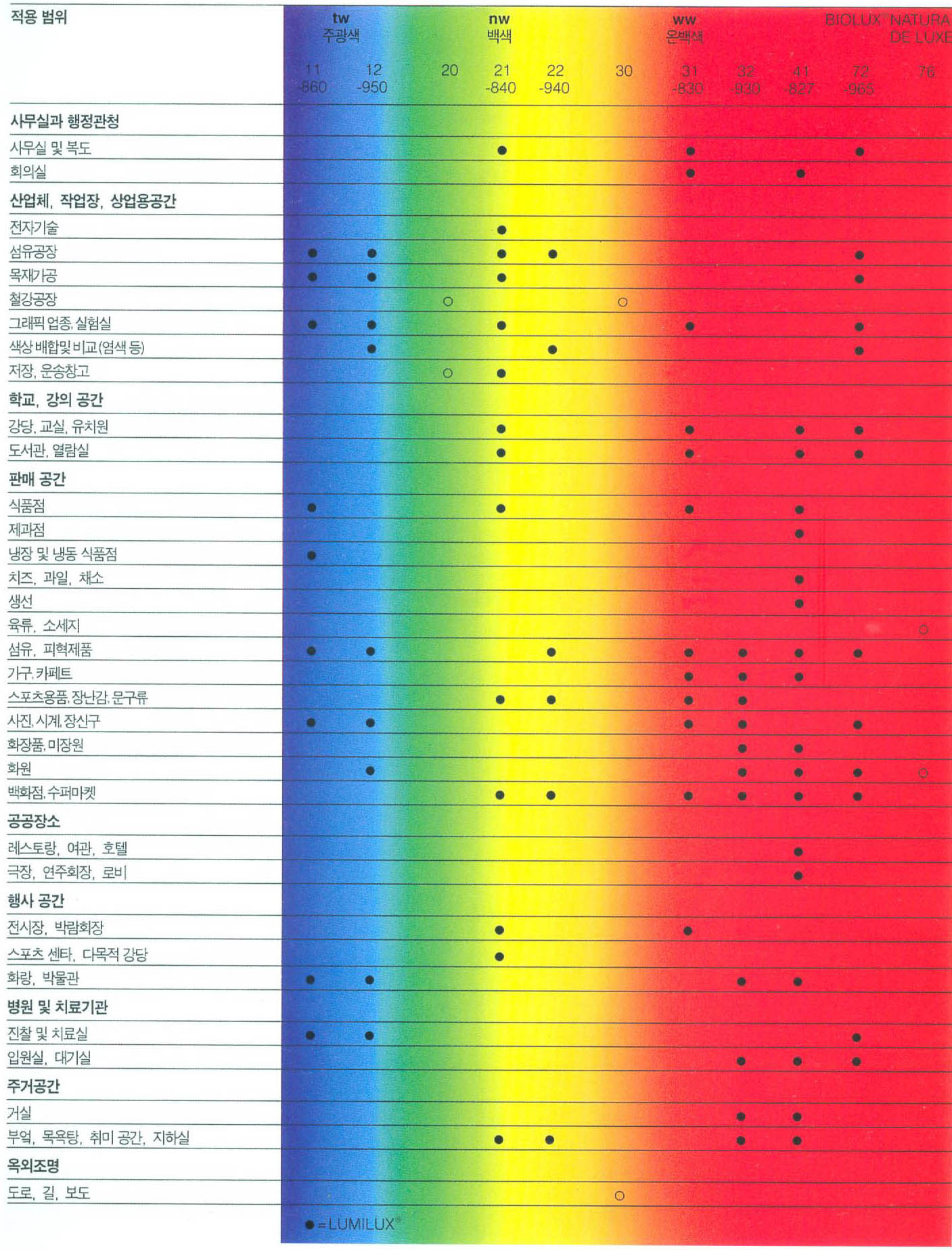

조도기준표



명     칭	종류 및 특성	장     소	전     력	전광속
STANDARD LAMP INCANDSCENT LAMP	-투명, 유백색, 실리카 -일반 백열전구 -일반가정, 상업적 목적으로 경제적 사용 -유백색, 실리카-눈부심, 그림자 방지	-일반가정 -레스토랑	25W 30W 40W 60W 75W 100W 150W 200W	25W - 230lm 30W - 350lm 40W - 430lm 60W - 730lm 75W - 960lm 100W - 1380lm 150W - 2220lm 200W - 3150lm
GLOVE LAMP (BALL LAMP)	-직경에 따라 크기 다양 35mm~95mm -장식적 목적으로 사용 -눈부심 없이 부드러운 빛 발산	-일반가정, 현관 부문 -레스토랑	25W 40W 60W 100W	25W - 230lm 40W - 410lm 60W - 685lm 100W - 1300lm
REFLECTOR LAMP (R-LAMP)	-유리구 내부 상부에 반사기 처리 -스포트용으로 다양하게 사용	-SHOW WINDOW -판매장 -접대실 -아케이드	60W 100W 150W	60W - 530lm 100W - 1080lm 150W - 1520lm
PRESSED GLASS REFLECTOR LAMP (PAR/BEAM LAMP)	-프레스 된 유리구 상부에 반사 처리 -바람, 비 등에 강하며, 옥외용으로도 사용 가능 -COOL PAR-LAMP로부터의 열 발 산을 25% 가까이 줄임	-열에 민감한 상업용 DISPLAY -일반 SPOT용 -옥외용	60W 80W 120W 300W	60W - 650lm 80W - 820lm 120W - 1500lm 300W - 3000lm
DICHROIC HALOGEN LAMP (MR-16)	-다이크로익 반사판이 부착되어 광선에서 발생되는 열을 66% 감소시킴 -저볼트(12V)용으로 광도가 높다 -열에 민감한 전시물 조명용	-백화점 -미술관 -박물관 -DISPLAY	50W 75W	-SP 20W - 5 10,000lm      50W - 7 15,000lm     75W - 10 17,500lm -FL 20W - 20 1,000lm      50W - 20 2,800lm             - 40 1,800lm      75W - 20 4,000lm
KRYPTION LAMP	-에너지 효율이 좋아 백열전구에 비해 10% 에너지 절전 -작지만 백열전구에 비해 동등한 POWER로 일반 조명의 소비를 개선	-일반가정 -백화점 -전시장 -REST	40W 60W	40W - 480lm 60W - 810lm
HALOGEN LAMP (PIN) (SINGLE - BASED)	-할로겐 GAS의 순환을 이용 -전구의 흑화 방지 -높은 효율, 뛰어난 연색성으로 각종 전시물의 하이라이트 엑센트 조명으로 널리 사용	-백화점 -미술관 -레스토랑 -식품점 -전시장 -무대조명	50W 75W 100W 150W 250W	50W - 950lm 75W - 1,500lm 100W - 2,200lm 150W - 2,500lm 250W - 4,000lm
HALOGEN LAMP (DOUBLE-BASED)	-빌딩의 외곽 조명에 적합 -실내, 외등으로 다양히 사용 -많은 양의 광속 발광	-소규모 운동장      -판매장 -SHOW WINDOW -빌딩 외곽	100W 150W 200W 300W 500W	100W - 1500lm 150W - 2,500lm 200W - 3,200lm 300W - 5,000lm 500W - 9,500lm
HALO STAR (AR-111)	-할로겐램프 특성과 동일 -저전압 -반사경과 램프가 완벽한 광도로 조화를 이룸	-백화점 -보석점 -전시장 -DISPLAY -REST& CAFE	50W	50W - 2500lm
DULUX LAMP (COMPACK FL)	-저압 방전 소형 형광전구 INSTANT START방식 -높은 빛 발산의 효과의 비상한 질로 쾌적함 -형광등보다 연색성 우수 -한정 공간 내 집중조도 -BALLST 내장형	-일반가정 -판매장 -호텔 -레스토랑 -작업실 -SHOW CASE	5W 7W 9W 11W 13W	-DULUX. PL 5W - 250lm 7W - 400lm 9W - 500lm 11W - 900lm 13W - 900lm
TWIN LAMP	-DULUX램프와 특성면에서는 동일 -백열전구에 비해 열 발생이 1/5	-일반가정 -판매장 -호텔 -REST & CAFE	27W	27W - 1550lm
장미 전구 (IL. TYPE COMPACK FL)	-높은 빛 발산의 효과와 비상한 질로 쾌적한 빛 -IL전구에 비해 에너지 절전 -장수명 -COLOR : 주광색              전구색	-백화점 -빌딩 LOBBY -진열장 -OFFICETEL	17W	17W - 800lm
METAL HALIDE	-수은등의 연색성을 개선시키기 위해 할로겐 금속 증기(목화 물) 주입 -연색성은 좋으나 광량 보존성이 낮다	-터널 -일반 공장 -주차장 -전시장 -학교, 도서관 -병원복도 -빌딩 내, 외	100W 250W 400W	100W - 6,300lm 250W - 17,000lm 400W - 24,000lm
H.Q.I	-COLOR RENDERING과 높은 빛 발산의 효과에 따라 구분	-백화점 -DISPLAY -전시장	75W 150W 250W	75W - 5,500lm 150W - 11,250lm 250W - 20,000lm
