건축 도면에 나와있는 용어, 약어 설명 [PS, TPS, MDF, D.A, EPS, PIT등]

건축도면에 나와있는 용어설명

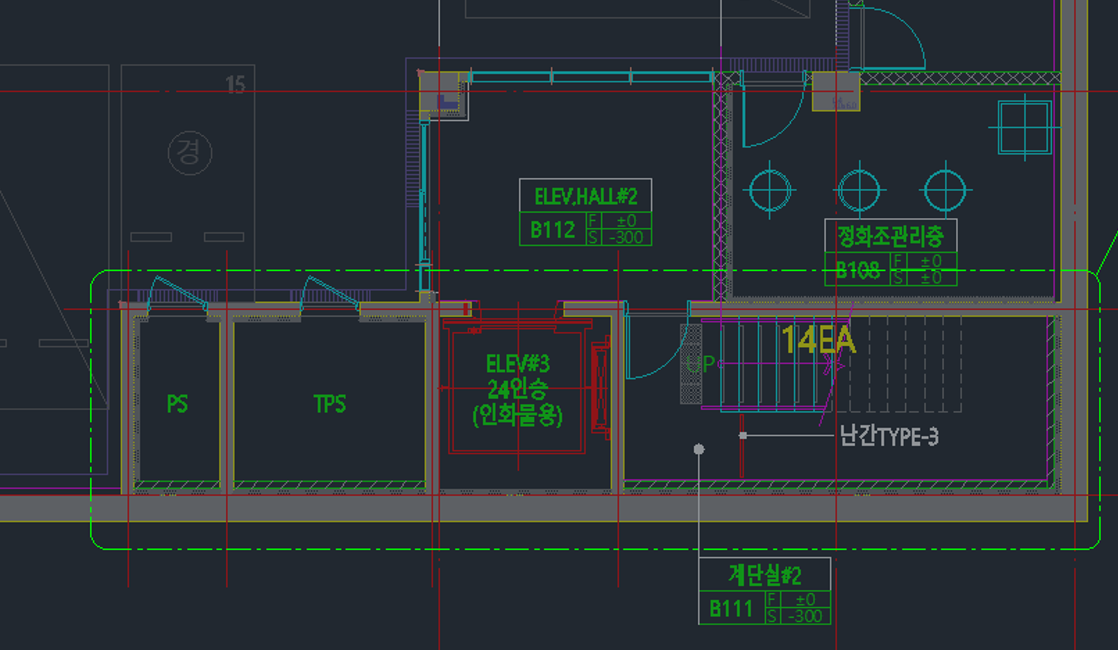

건축도면을 보다 보면 구석구석 실마다

대문자 영문이 적혀있는걸 볼 수 있다.



물론 건축하는 사람들이나 인테리어 하는 사람들은

도면을 많이 접하기 때문에 뭔지 이해할 수 있지만

일반인들은 잘 모를수 있다.



대략 기계실 같은것이라 추측은 할 수 있지만



그래서 오늘은 건축도면에 나와있는

용어에 대해서 간략히 알아보겠다.



---

건축도면 약어

TPS( telecommunication pipe shaft)



통신케이블 등 통신 관련 선들이 들어가는 수직 통로



EPS(electrical pipe shaft)



전기 및 통신 배선이 지나가는 수직 통로



MDF(main distributed frame)



주 배선반(전화선 배분) 등의 공간



PIT



전기, 수도, 가스 등이 지나가는 오프닝 구간



PS(pipe shaft)



건축 기계설비 배관 수직통로



A.D(air duct)



배기, 환기 통풍을 하는 공간으로

지붕층까지 오픈된 공간

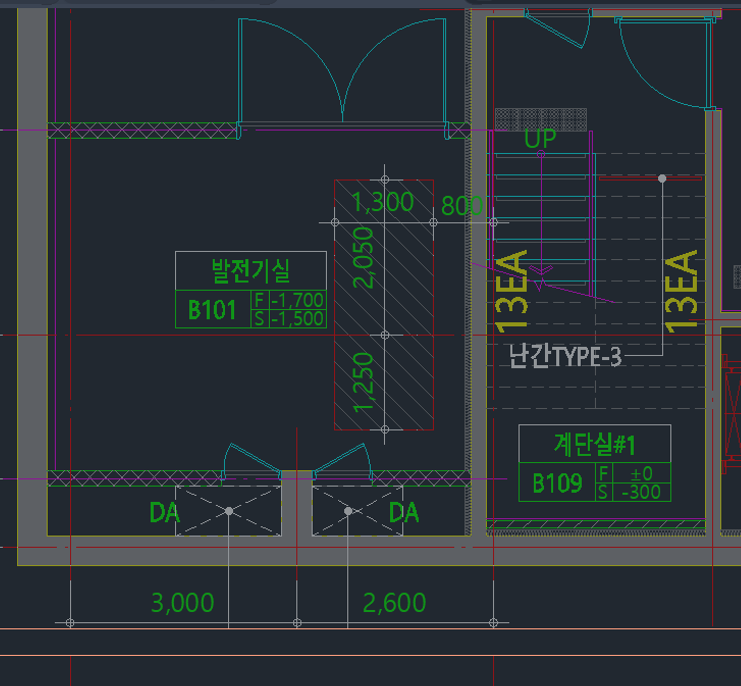

D.A(dry area)



지하실의 환기를 위한 공간으로 지상층으로

오프닝 된 구간을 확보하여 외기와 접하는 공간



AV(alarm valve)



알람밸브실로 소방 알람, 소화전, 스프링클러

등의 압력계 밸브 설치 공간



ST(smoke tower)



스모크 타워
