케미컬 앵커? 세트앵커?? 스트롱앵커???

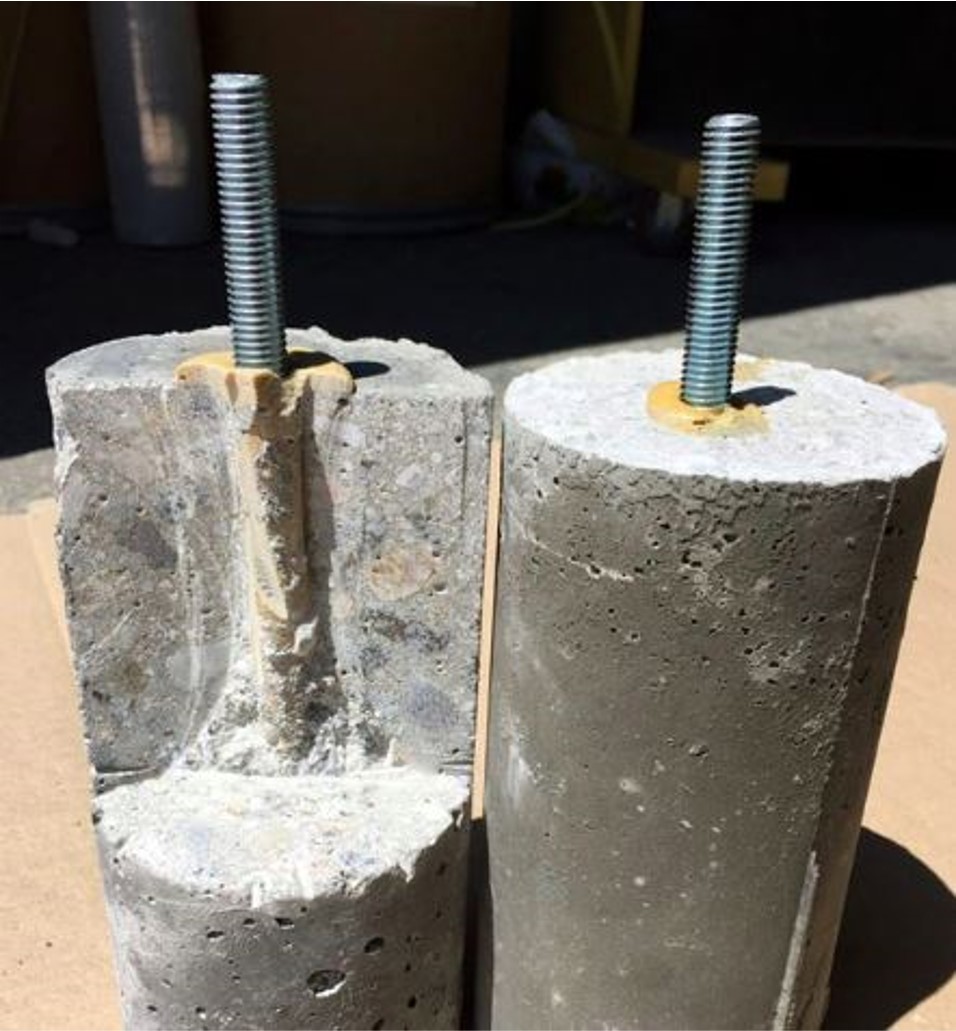

 케미컬 앵커



 특징



케미컬 앵커는 안정성과 다양성을 확보한

철근 장착과 앵커 설계를 할 수 있다.

불충분한 홀 청소는 앵커 하중 저하의 요인이며

시공성 확보와 작업시간을 단축시켜 준다.

경화시간 때문에 작업시간이 더 걸린다는 단점이 있다.

특히 동절기 공사 시 콘크리트 온도 때문에

경화시간을 준수해야 한다.



장점



· 콘크리트와 철구조물 부착하기 위한 고하중용 접착 앵커

· 동 하중 및 진동에 저항력을 갖고 있다.

· 충격하중에 대한 저항력이 크다

· 연약한 모재를 강화시킨다.

· 모재 내에 확장으로 인한 stress를 주지 않는다

· 다양한 모재에 사용할 수 있다

· 옹벽 및 벽체의 두께에 따라 짧은 길이의

케미컬 앵커의 생산이 가능

· 주문에 따라 직경 및 길이를 조정할 수 있다

· 방수를 요하는 수중 구조물의 부착에서도 우수한 성능

· 확장형 앵커(ex. 세트앵커)에 비해 튼튼하고 인장강도가 높다

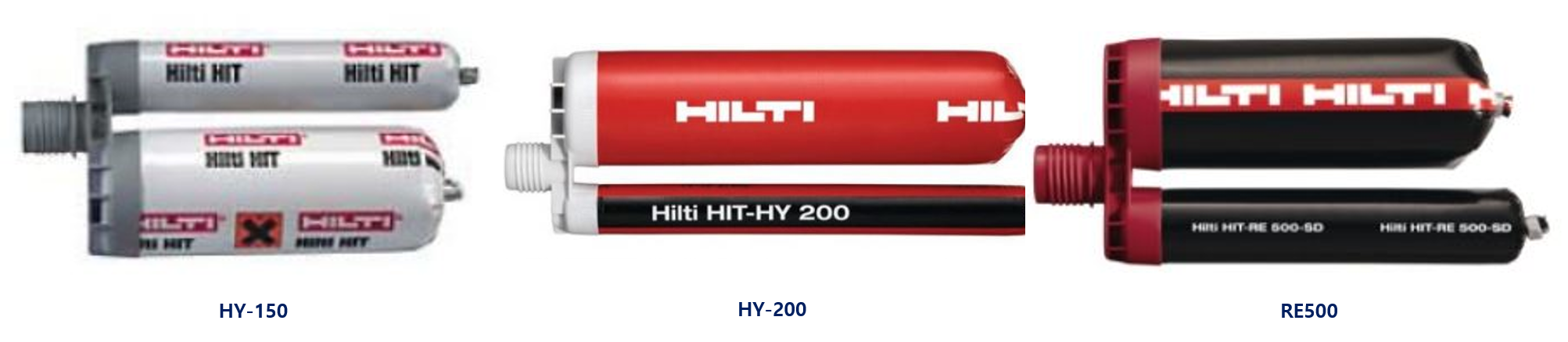

▶ 힐티 케미컬 앵커(HY-150/200/RE500)



· 경화 시간이 빠른 하이브리드 케미컬 앵커

· 가장 일반적인 현장 사용 케미컬 앵커

· 콘크리트 모재의 철근 및 앵커롯드 적용

· 물에 젖은 모재 및 코어링 작업에는 HIT-RE 500 사용

· 풍화작용 및 고온에 대해 강한 저항력





▶ 인발하중/ 힐티 케미컬 앵커 비교 (현장에서 가장 많이 사용)



	HY150	HY200	150대비 200비교
비균열 콘크리트 인발하중 (C 20/25, M16, kN)	27(kN)	39(kN)	+40%
균열 콘크리트 인발하중 (C 20/25, M16, kN)	-	27(kN)	균열부분 사용 가능
시공 가능 모재 온도(˚C)	-5˚C~40˚C	-10˚C~40˚C	겨울철에 보다  낮은온도 시공 가능
작업 가능 시간 (10˚C~20˚C,Q분)	6	15	2배 증가
경화 시간(분)	90	60	30% 빠름
자동 분진 제거 시스템       사용시 청소 여부	홀청소      필요	홀청소 불필요	-

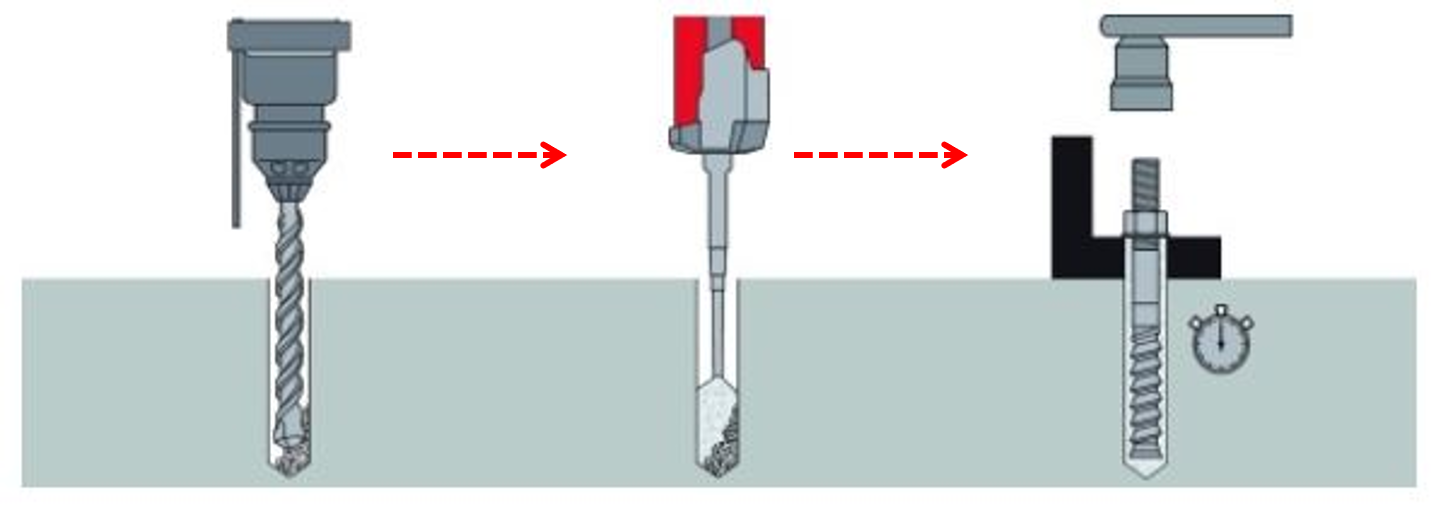

▶ 시공순서

	HY150	RE500
모재 상태	마른 콘크리트	젖은(습기가있는) 콘크리트
주성분	우레탄 메타아크릴 레이트레진	계량 에폭시
천공방법	함마드릴	함마드릴,코어 천공가능
사용범위	HD10~HD25	HD10~HD38
-5도 이하 초기 경화시간	1시간30분	4시간
-5도 이하 완전 경화시간	6시간	3일

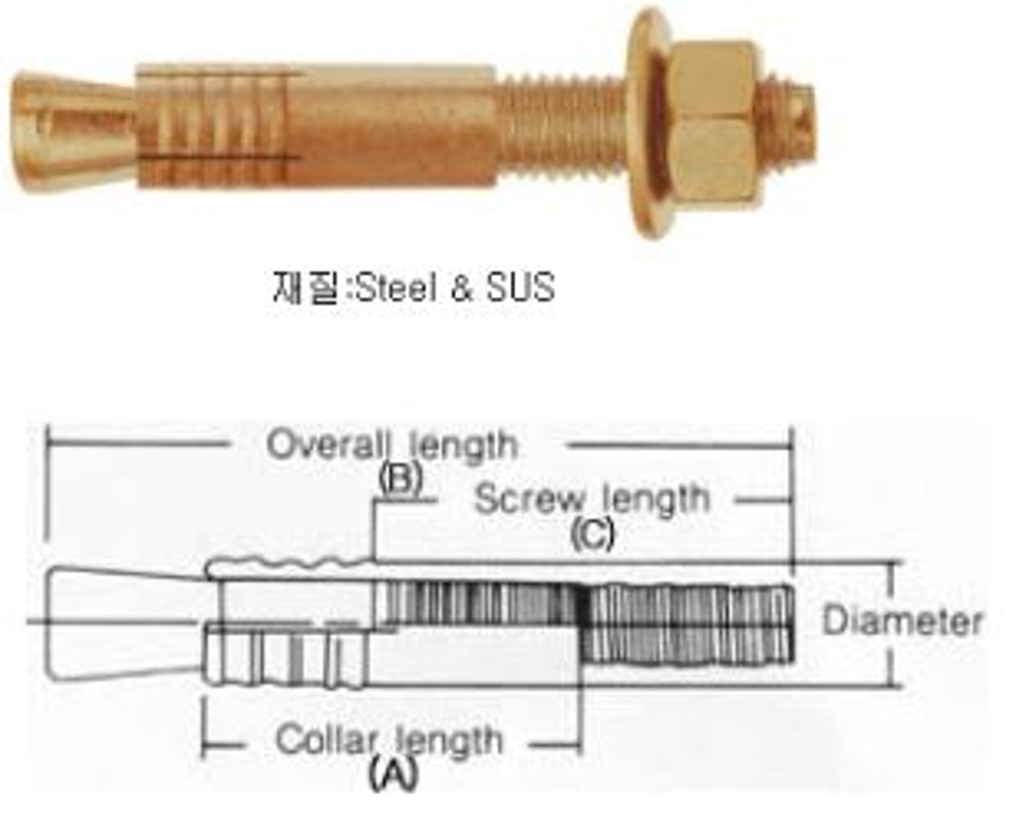

 세트 앵커 (SET ANCHOR)



 특징



세트 앙카는 캡, 볼트로 되어 있어 볼트에

인장력을 가하면 캡이 확장되어 홀 내경과

더욱 밀착되어 고정된다.

특히 인장내력의 강도가 많이 요구 시 유리하며

엘리베이터 가이드레일 등 취부에 많이 사용된다.



- 견디는 힘(내진성)을 최대한 발휘하여 안전한 시공가능

- 걸림 턱으로 인해 미끄럼 방지 가능

- 정확한 부착으로 안전성 확보



 용도



콘크리트/ 벽체구조틀/ 천장구조물/ 엘리베이터 앵글고정

커튼월 시공(천장 각파이프 구조틀 작업 시

900~ 1200 이하 간격)

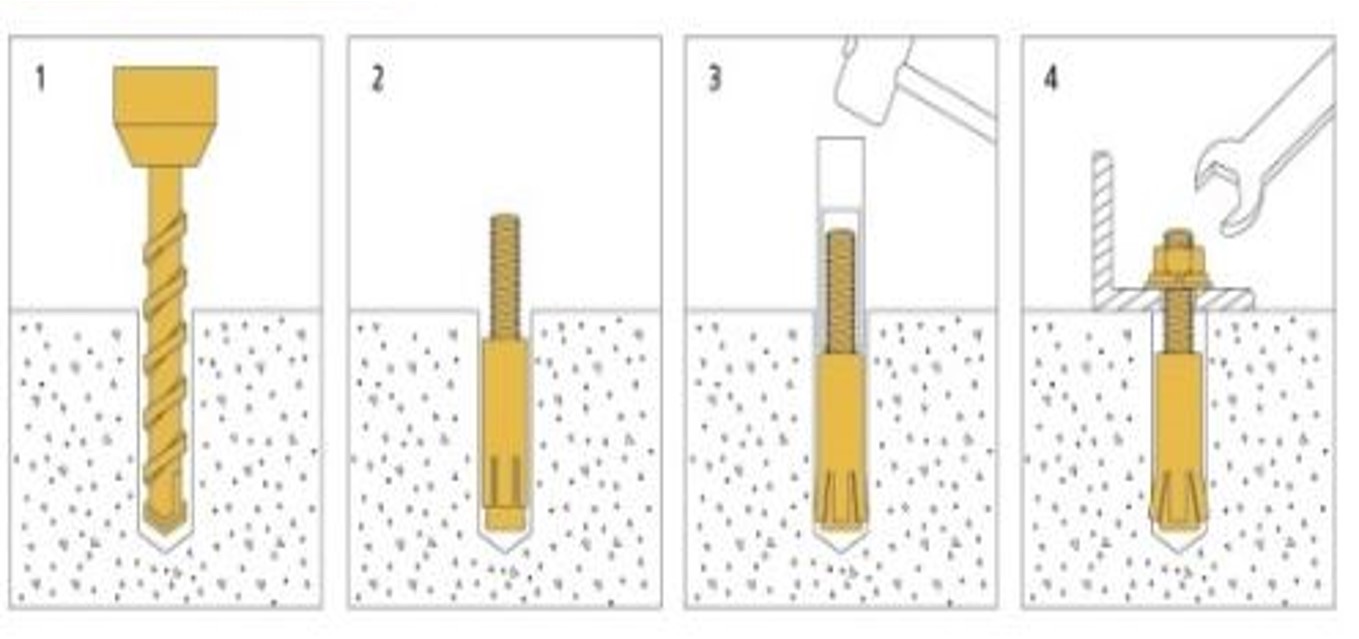

 시공 방법 (스트롱앙카 동일)



- 규격에 맞는 드릴을 선정 천공한다

- 구멍 내 먼지를 제거하고 너트, 와샤를 분리한 후

볼트, CAP만 삽입한다

- 세트 앙카 전용 펀치를 사용 CAP위에 놓고

해머로 타격하여  CAP를 확장시킨다

- 부착물을 놓고 와셔와 너트를 볼트에 조립한 후

스패너를 사용하여 너트를 꽉 조인다



호칭경 (A)	일반	힐티	단가(원EA)		적합드릴경 (mm)	드릴깊이 (mm)	인장강도 (kg)	인발테스트 기준치수 : kN (힐티기준)
	앵커길이 (B)	앵커길이 (B)	일반 (스틸)	힐티
M10(W3/8)	70	90	130	550	14	33	1,080	19.3 이상
M12(W1/2)	100	110	300	1,500	17	38	1,835	28.0 이상
M16(W5/8)	125	125	630	1,800	22	44	2,160	47.1 이상
M20(W3/4)	150	170	1000	4,800	25	55	3,790	74.6 이상

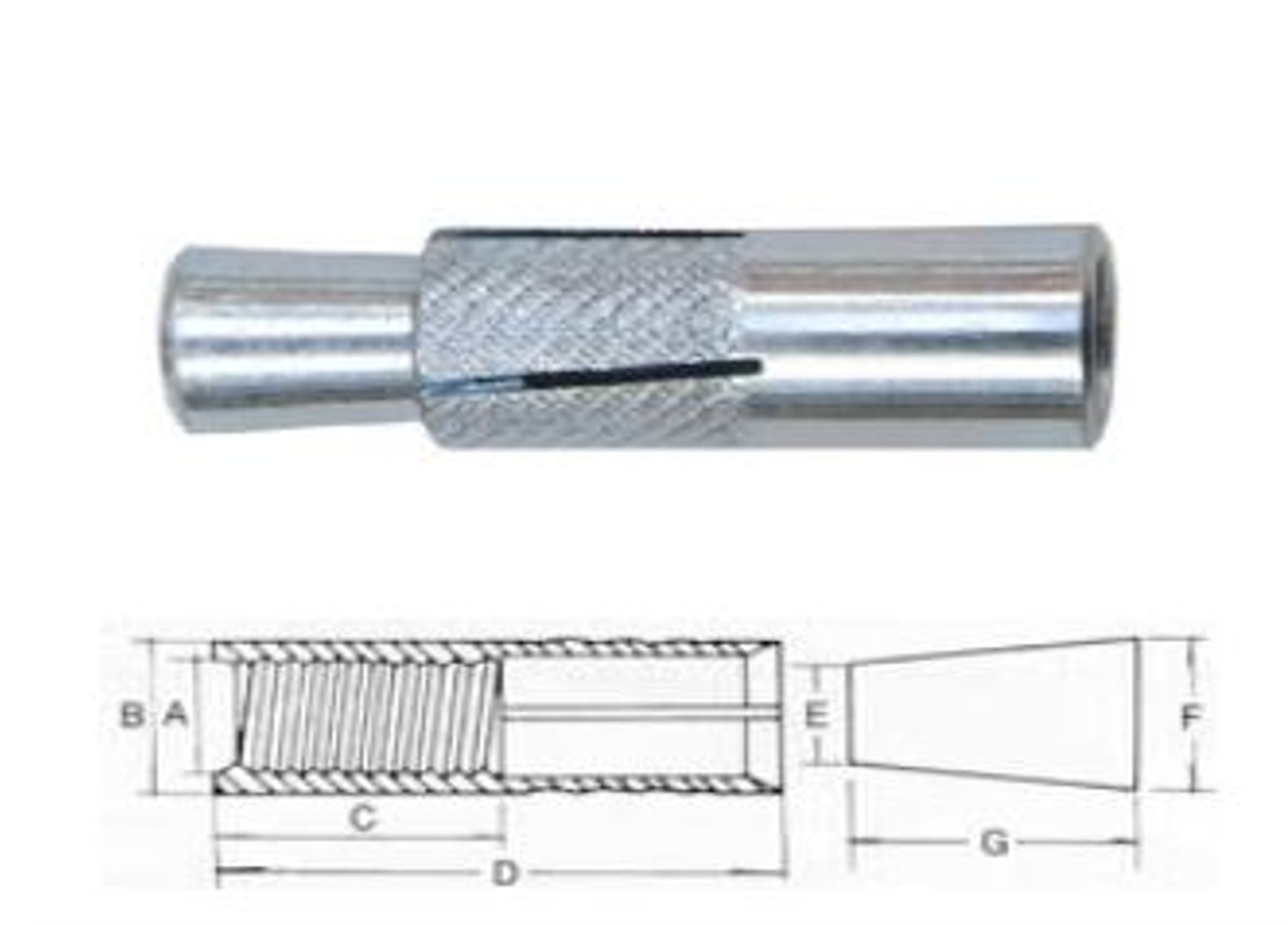

 스트롱 앵커 (STRONG ANCHOR)





특징



스트롱과 앙카핀이 분리되어 있다.

콘크리트 천장이나 벽 등에 물체를 연결하기 위해

사용하는 앙카로 흔히 전산볼트 연결이나

볼트에 쓰이는 앙카이다.

앙카 설치 후 전산볼트/ 다양한 볼트 연결 사용가능

매설 후 임의의 길이의 볼트를 사용하여

어떠한 기구든지 부착시킬 수 있다



 용도



천장공사

(천장공사 경우 앵커 간격 900~ 1,200)



 규격 및 단가

호칭경 (A)	단가 원/EA	스리브두께 (B)	나사길이 (C)	전장 (D)	적합드릴경 (mm)	인장강도 (kg)
W5/16(M8)	80	12.5	18	40	12.0	1,848
W3/8(M10)	100	14.3	18	40	14.0	2,220
W1/2(M12)	220	18.5	22	50	18.0	3,785

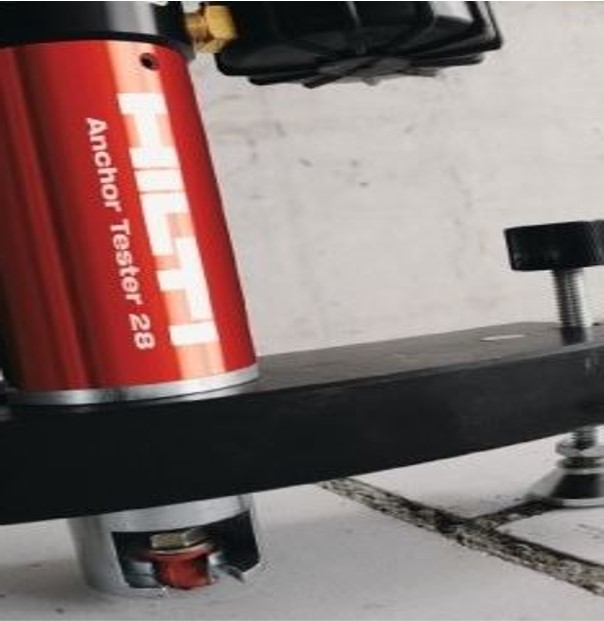

※ 인발테스트



최대 시험하중: 100, 300, 500 Kn (10, 30, 50 ton)



어스앙카, 락앙카 등 앙카류가 절단 혹은 누락되어

드릴링하여 화학접착제로 철근을 앙카시공하였을 때

부착력을 테스트해보게 되는데 어스앙카의 강선 1개가

저항해야 하는 하중, 철근의 인장 강도 등을 기준으로

인발 하중을 걸어 고정상태를 점검해 보는 것





· 힐티



- 콘크리트 천공 17mm

- 콘크리트 천공 깊이 50mm

시험하중 28kN

: 앵커 뽑힘



· 일반



- 콘크리트 천공 14mm

- 콘크리트 천공 깊이 30mm

시험하중 14.34kN

: 앵커 뽑힘
