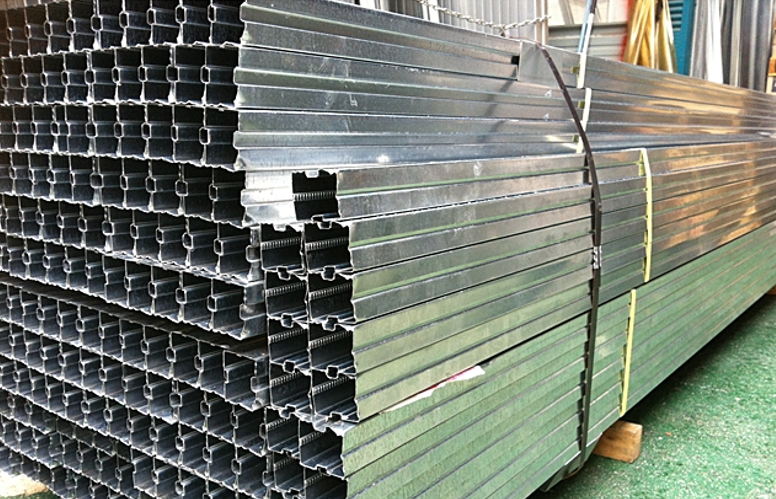

POWER BAR (H.S-BAR) 파워바 시스템
건물의 천정 마감패널을 부착하여 지지시켜 주는
천정틀의 지지구조에 관한 것으로,
기존의 M-Bar 지지구조에서
발생한 단점들을 보완하면서
시공성, 경제성, 안정성을 강화시킨 공법이다.

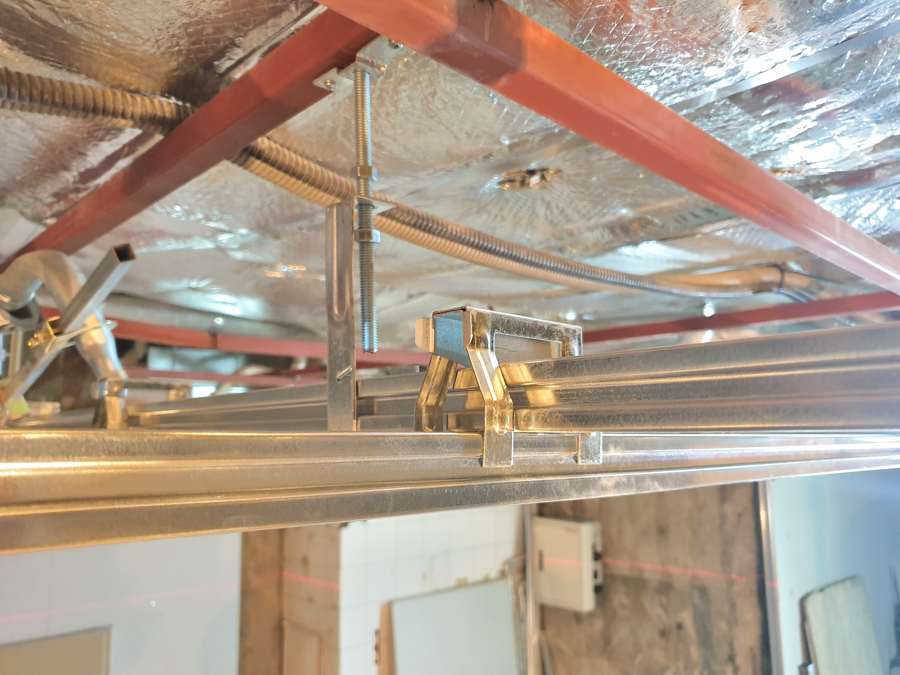

건물의 천정 슬래브에 행거를 정착한 뒤
그 하부에 캐링과 바를 연결하여 고정하는
기본적인 개념은 M-Bar 시스템과 동일하다.
M-Bar와 캐링 주, 부자재 사용구조에서
밀폐형 각형 바로 단위 부재가 받을 수 있는
하중을 증대한 설치 시스템
(배관이 많아 볼트 시공이 어렵기에 볼트를 넓게 하여
시공하더라도 하중에 무리가 없는 제품)
· 규격
50형 45x50x40
29형 45x29x40
· 길이
3M, 4M

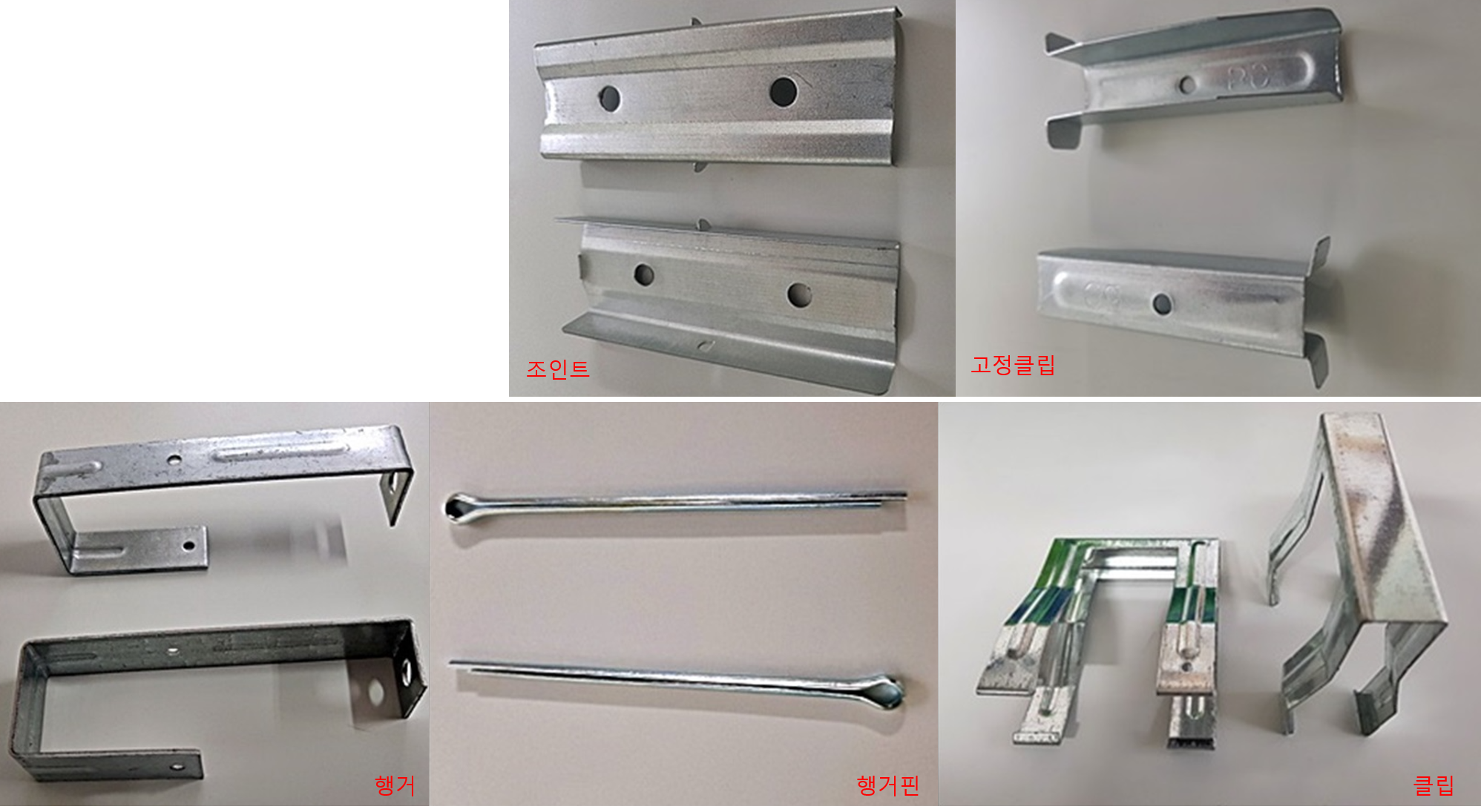

· 부자재
고정클립, 행거세트(행거, 행거핀), 조인트,클립
M-BAR 시스템
- 케링간격 1M
- 엠바 간격 300mm
파워바 시스템
- 케링간격 1000~1200
-엠바간격 300~450
사용장소: 주로 백화점, 마트등
천정틀 내부 설비 관련작업이 필요한
넓은 공간의 높은 천정틀이 필요한 곳
