돌 담장, 돌 철조망, 매쉬망 돌로 알고있는 개비온에 대해서 알아보자!

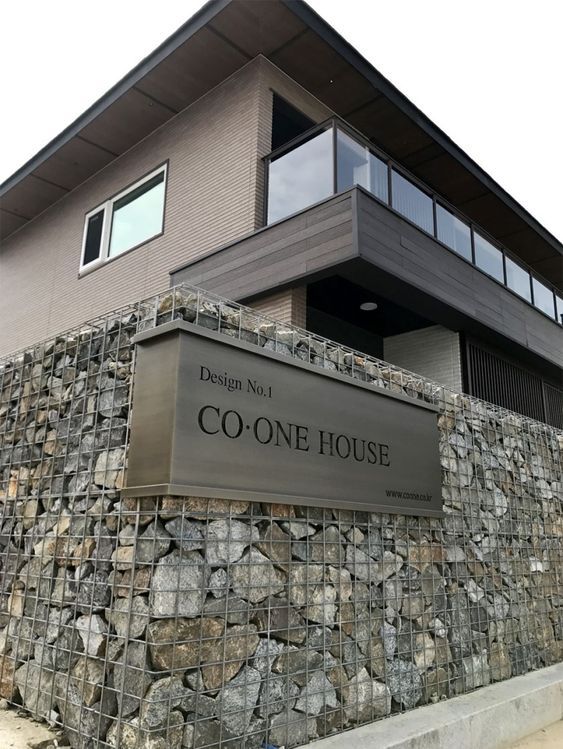

대형식당 담벼락, 고급 단독주택 돌 벽체, 상업공간 벽체







출처: pinterest



게비온(gabion)이란



아연도금된 철선을 직교하여 기하학적으로

배열하고 그들의 교점을 전기저항으로

용접한 철망태를 상자형으로 조립한 후

그 내부공간에 깬돌 또는 조약돌을 채워 조립하는

환경 친화적인 구조물로써 옹벽용과 매트리스용으로 사용



지식백과에 따르면

마름모꼴 철망을 바구니 모양으로 만든 것으로

안에 돌을 담아 하천공사, 모래 제방, 도로, 교량 보호,

철도, 해안공사에 방벽 토대 기초로서 사용된다.



용도



· 사방시설 및 비탈면 보호구조물

· 구조물의 축조(콘크리트 구조물의 대체시공)

· 하천구조물의 세굴방지

· 댐 및 낙차공 수로 구조물

· 교대 및 교각구조물



특징



· 시공성: 동 하절기 상관없이 조립식으로 제작설치가 용이

· 미관성: 미려한 외관과 웅장한 느낌으로 아름다운

자연환경 연출이 가능

· 다양성: 철망 재질과 채움석재 종류에 따라 다양한

분위기를 묘사할 수 있다.

· 친환경: 재활용이 가능한 재료를 이용하여

친환경의 혜택을 누릴수 있다

· 내구성: 스텐레스 철선 또는 용융아연도금 방식을

채택하여 부식을 원천적으로 차단한

반영구적인 내구성

· 내화성: 기존의 내외벽체와는 달리 내화성이 강하며

유독물질이 발생하지 않는 장점







사용효과



· 기후조건에 영향을 받지 않는 시공으로 인한 공기단축

· 구조물의 잠재적 위험요소인 지속적인 수압 증가를

방지하는 투수성

· 시공현장에서 발생하는 암석 등을 재활용할 수 있는

친환경성 및 경제성

· 강도와 내구성에 관한 품질안정성



구성명칭



- 가장자리 철선: 개비온 한 면의 테두리 철선

- 나선형 철선: 한 면과 다른 한 면을 연결하는 나선형 철선

- 버팀 철선: 둘채움 작업 시 앞뒤의 배부름 현상을

잡기 위한 철선(조임철선)

- 칸막이 판: 2m이상일 경우 1m 간격으로 칸을 막아주는 판



종류

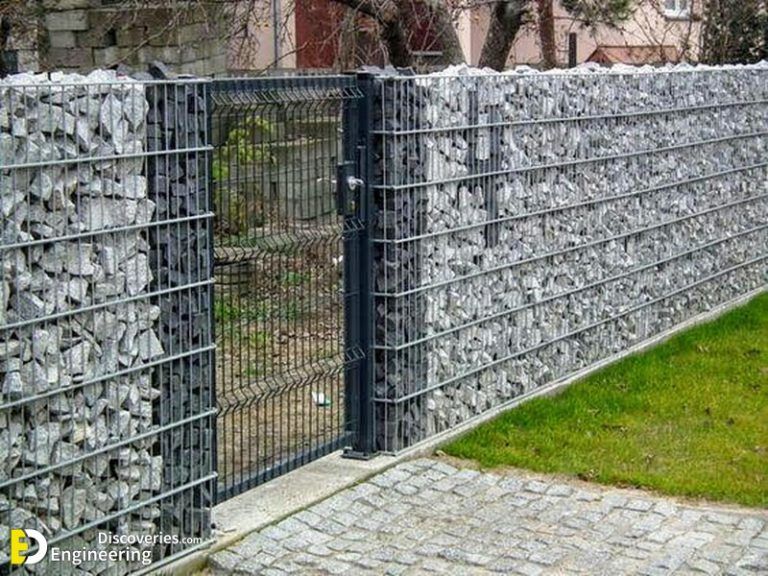

· 자립형(담장용/ 파티션용)



콘크리트 바닥 위쪽에 스스로 서있는 형태



- 용도: 실외 담장용

실내외 커튼월/ 가벽

실내 파티션

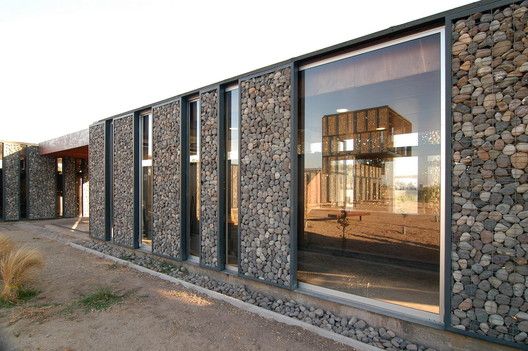

· 거치형 (마감재용)



콘크리트 벽체 전면에 부착하거나,

각파이프 구조틀을 세운뒤 구조틀 전면에 거치



- 용도: 건축물 실내외 벽체 마감재

기둥마감재

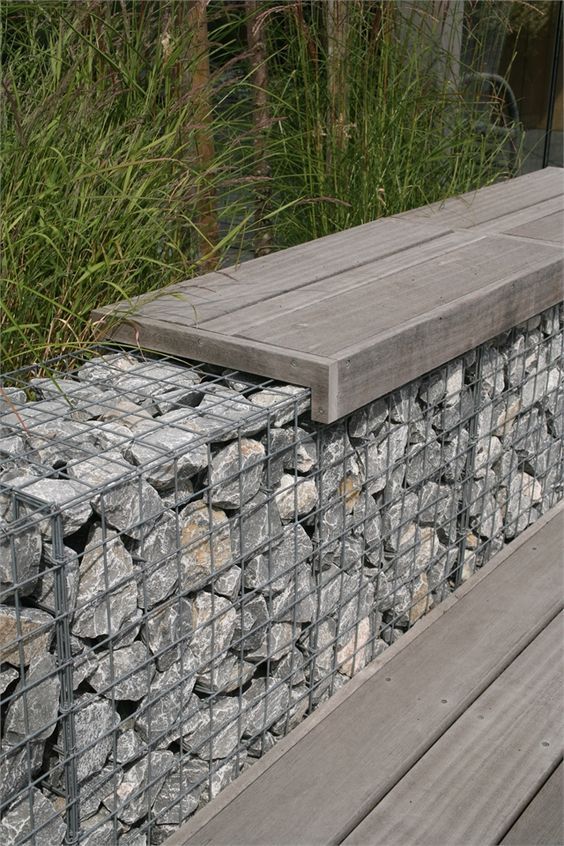

· 벤치형 (앉음벽용)



쉼터 공간의 앉음벽 형태



- 용도: 실내외 벤치용

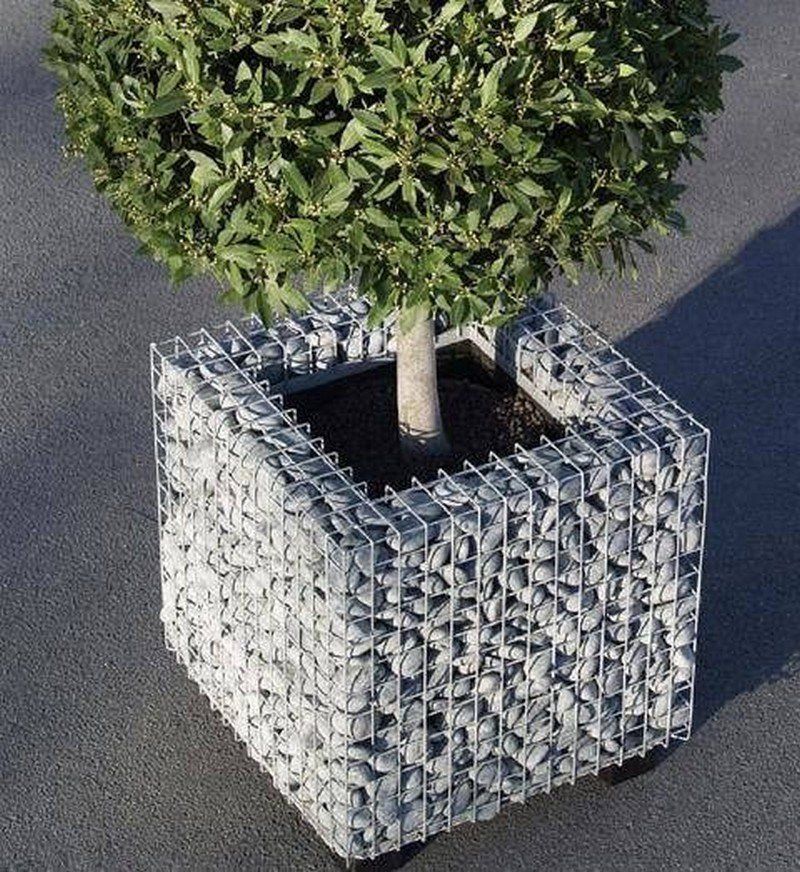

· 플랜터형 (식재용)



식재가 가능한 화분 형태의 이동가능



- 용도: 실내외 플랜터용

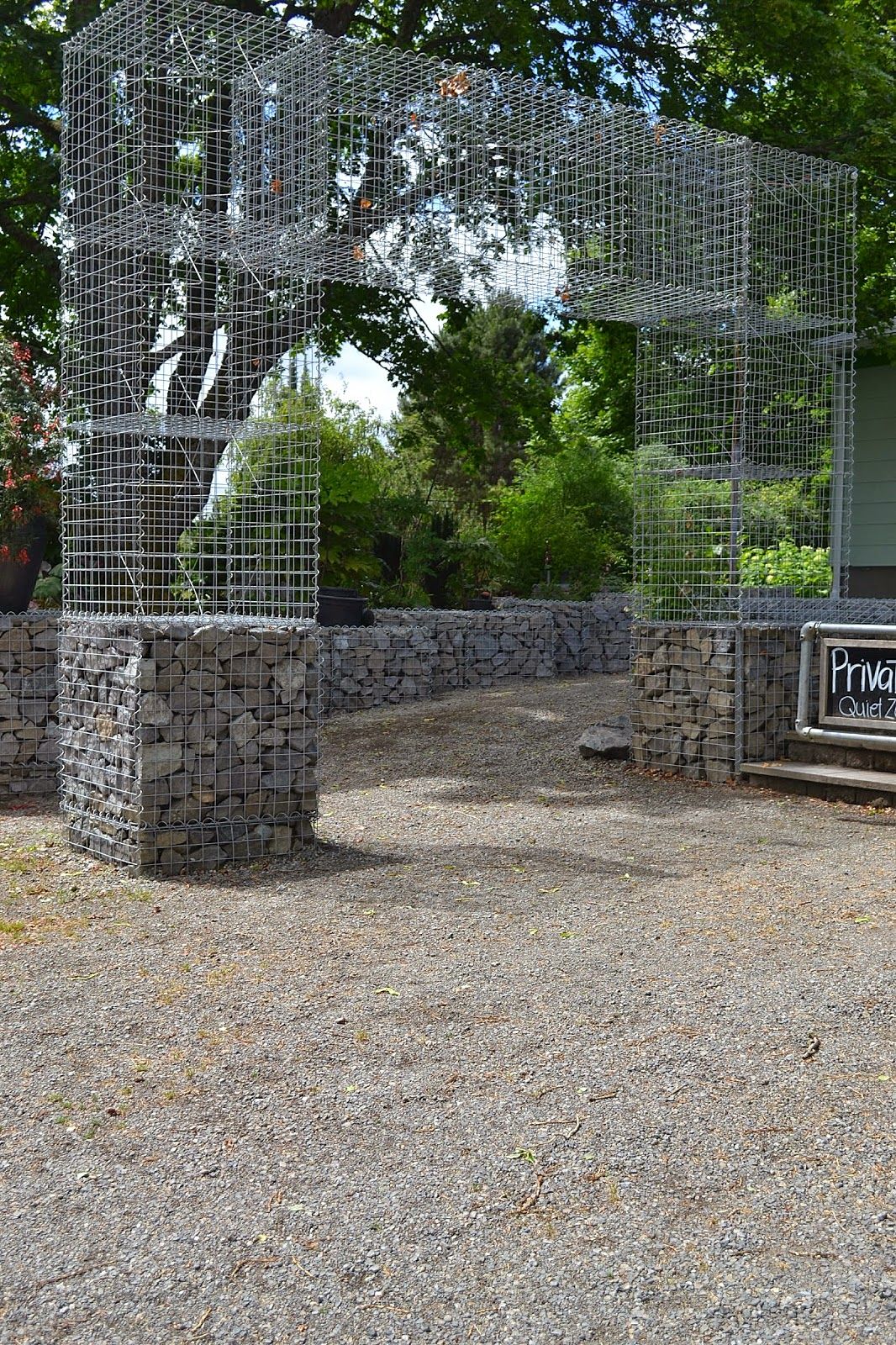

· 트랠리스형 (격자구조물용)



채움석재를 일부만 채우거나 채우지 않는

형태로 간이 휀스 또는 트랠리스 형태



- 용도: 실내외 트랠리스용



출처: 핀터레스트



* 사각개비온, 사각매트리스개비온



아연도금한 3.2mm 경강선을 이용하여

일정한 사각 망목형으로 용접한 메쉬를

상자형으로 조립한 제품



* 육각개비온, 육각매트리스개비온



아연도금한 2.7mm 연강선을 이중으로 꼬아서

벌집모양의 육각형의 망으로 만들어진 육면체의 철망제품
