부자재 보강_ 차음용 보강재, V-브레이스(V-brace)!

부자재 보강_ 차음용 보강재, V-브레이스(V-brace)!

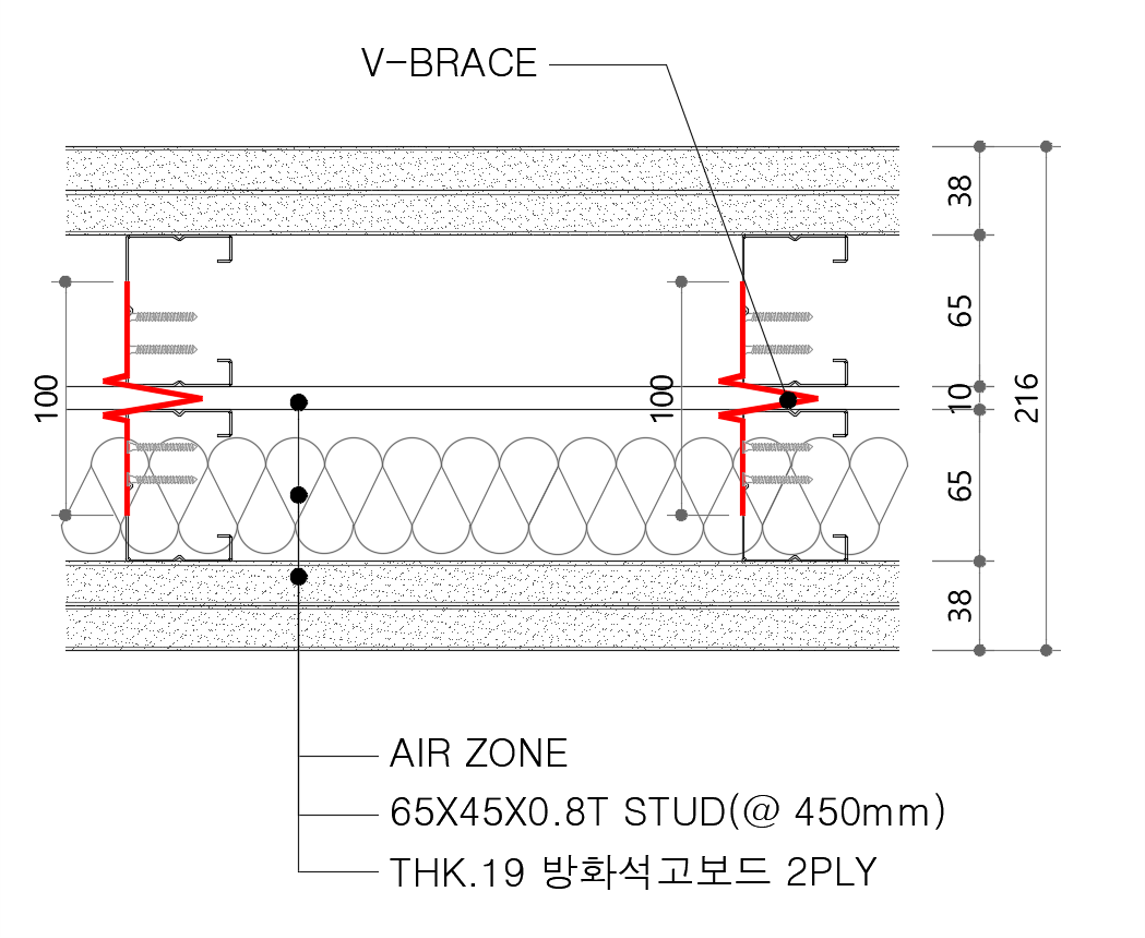

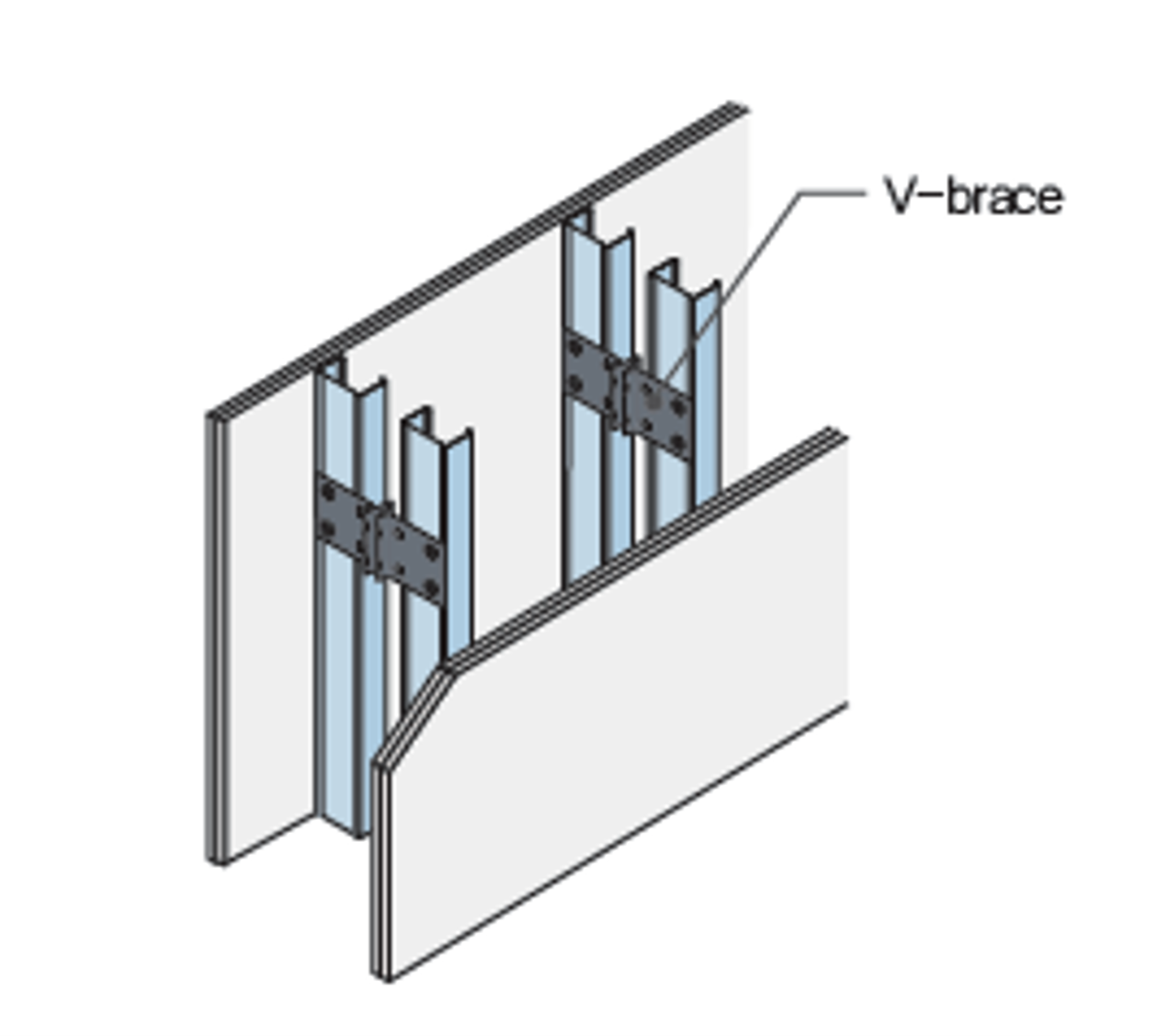

높은 층고의 벽체에 이중 스터드 시스템을 적용하는 경우,

스터드 사이에 보강용 플레이트 대신

사용하는 차음용 보강재, V-브레이스의 절곡 된

면을 통해 소음에너지 전달이 감소되어,

벽체 차음 성능이 저하되지 않으면서

벽체의 최대 허용높이를 증가시킬 수 있음





구 분	가 로 (mm)	세 로 (mm)
사 이 즈	100	42
용      도	이중 스터드 시스템의 높이 보강용으로 소음 전달을 효과적으로 저감시켜주는 기능성 부자재





※ 높이 1.5m 간격으로 V-brace 보강



스터드 규격	벽체 두께(mm)	최대 허용높이		비고
		이중 스터드	이중 스터드(V-brace)보강
50 S 45-08	200	3.27	4.61	방화석고보드 19mm 양면 2겹 시공 스터드 간격 450mm 횡방향하중 240N/㎡ 최대허용처짐 L/240
65 S 45-08	230	3.87	5.34
75 S 45-08	250	4.27	5.75
90 S 45-08	280	4.86	6.23
100 S 45-08	300	5.24	6.46
