내풍압용 SQ-BAR SYSTEM

내풍압용 SQ-BAR SYSTEM







출처: 유창





건축물의 실내/ 외 천장에 적용되는 금속 마감재 중

가장 일반적으로 사용되는 AL TILE 시스템은

CLIP-IN 방식의 고정법으로 채택하여

외부 캐노피 및 필로티에 사용 시 탈락의 우려가 높고,

실제 바람에 의해 탈락이 발생하는 문제점이 있다.

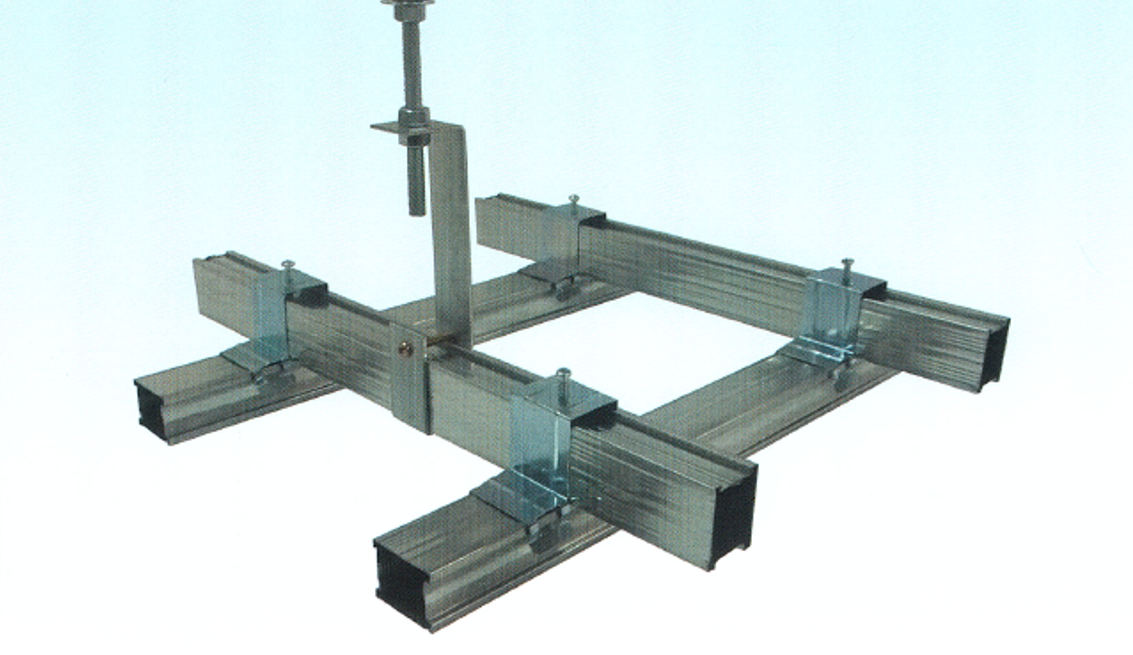

내풍압 SQ-BAR SYSTEM은 SCREW 고정방식을

채택하여 견고함을 향상시켜 내풍압 성능을 확보하였으며,

15mm 또는 20mm Joint Line을 형성하여

미려한 외관을 확보할 수 있다.



▒ 재료



재질: KSD 3506 (용융 아연도강판)

KSD 3609 (건축용 강제받침대)

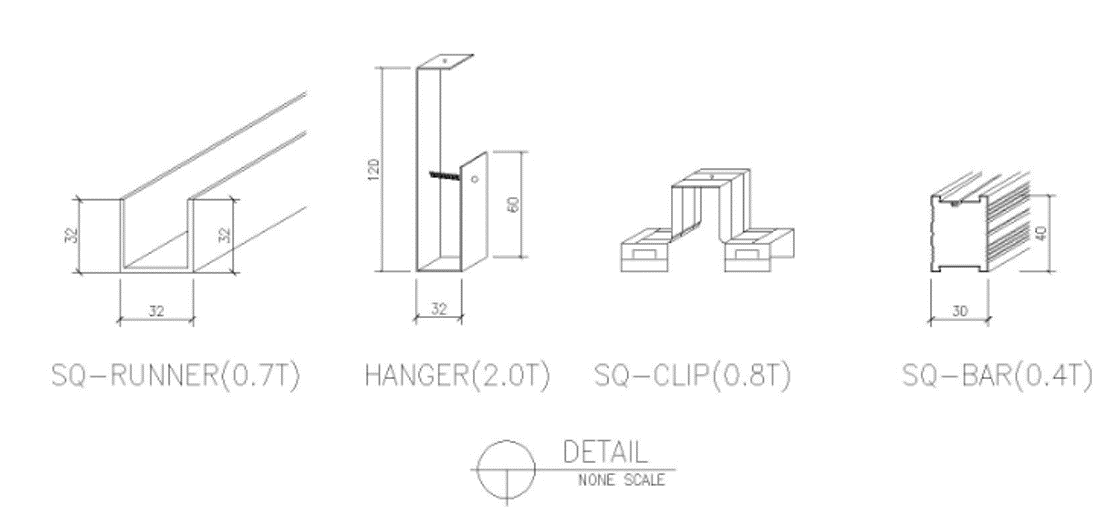

▒ 규격



· SQ-BAR : 30x 40x 0.45T 이상

· 내풍압 BOLT : 15mm (L=1,200이하) 또는 20mm(1,600 이하)

· HANGER & BEES : 32x 160x2.0T

· HANGER NUT :

· SQ-BAR JOINT : 0.6T

· SQ-BAR CLIP & BEES : 0.8T

· SQ-RUNNER : 32x 40x 0.6T 이상

· AL MAIN JOINER : 폭=15MM, L=3,690

· AL CROSS JOINER & CLIP : 폭=15MM, L=600

· 탈락방지용 MOLDING : 37x 18x 1.0T

· SUS 고정클립



▒ 특징



· 외부 캐노피/ 필로티, 건축물의 로비 등 점검이

어려운 높은 천장에 견고히 고정

· 내풍압용 구조틀로 풍압에 대한 최상의 성능 확보

· AL TILE과 동일한 생산방식으로 높은 생산성

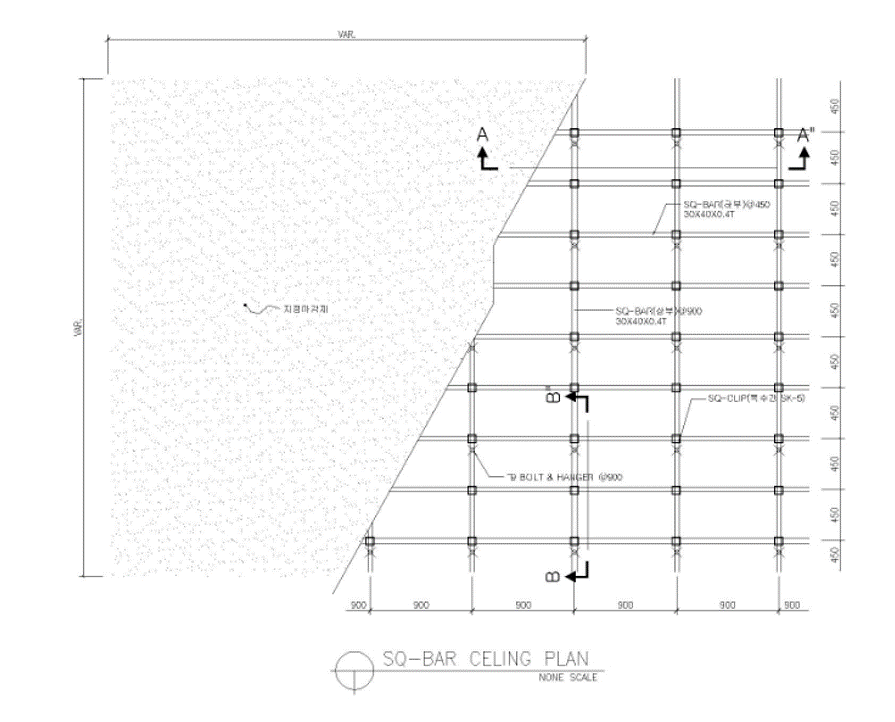

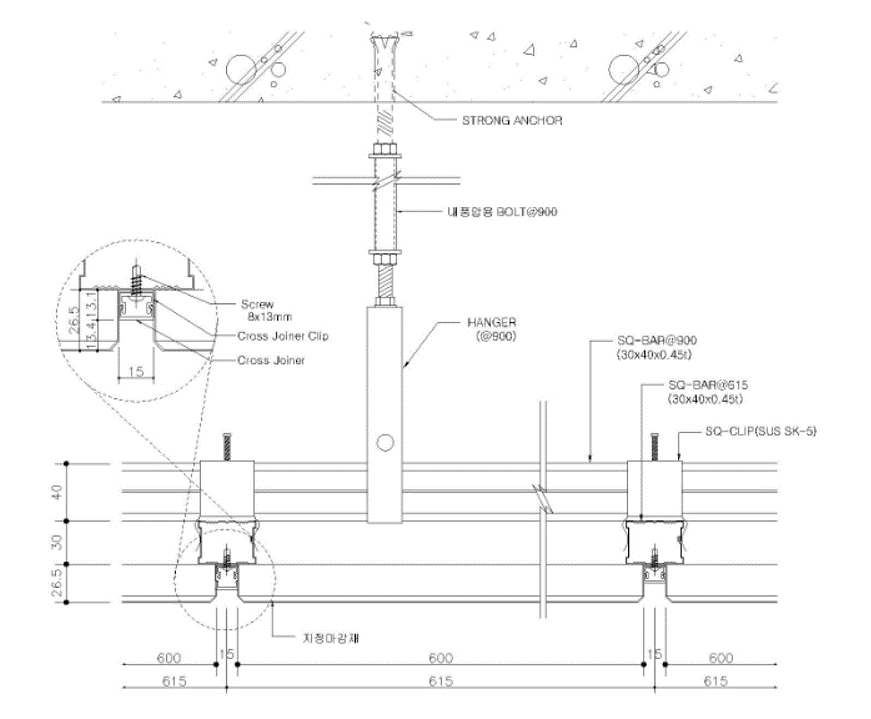

▒ 도면



출처: 유창





▒ 시공정보



· 건물 중심선 설정:



천장면의 정밀한 실측 후에 등라인, 디퓨져 위치 등

타공정을 CHECK 하여 중심선을 설정



· 탈락방지용 MODING 설치



- 도면에 의한 천장 높이 확인 후 LEVEL기

사용하여 먹메김 한다

- 먹메김을 따라 탈락방지용 MODING을

설치하고 피스 또는 타정핀을 300~600MM

간격으로 설치한다

- 마감재 설치 시 가장자리 패널은 현장에서

재단하여 MODING에

고정클립을 1장당 2개씩 눌러서

탈락을 방지한다



· 스트롱 앙카 작업



- 스트롱 앙카 작업 시: 중심선이 설정되면

스트롱 앙카(9mm) 고정부위를 슬라브 표면에

표시한 후 드릴로 뚫고 고정한다

- 스트롱 앙카 또는 인서트는 SQ-BAR(상부)의 설치 방향을

고려하여 설치 간격을 @900~ 1,200mm로 하는 것이

이상적이다

- 유의사항 : 앙카 또는 인서트 간의 간격과 직각에

유의하여야 하며 설치 후 인서트의 인발하중이

1개당 100 Kgf이상을 견뎌야 하며,

인서트를 독립적으로 슬라브에 매립 후

달대볼트를 설치하여야 한다

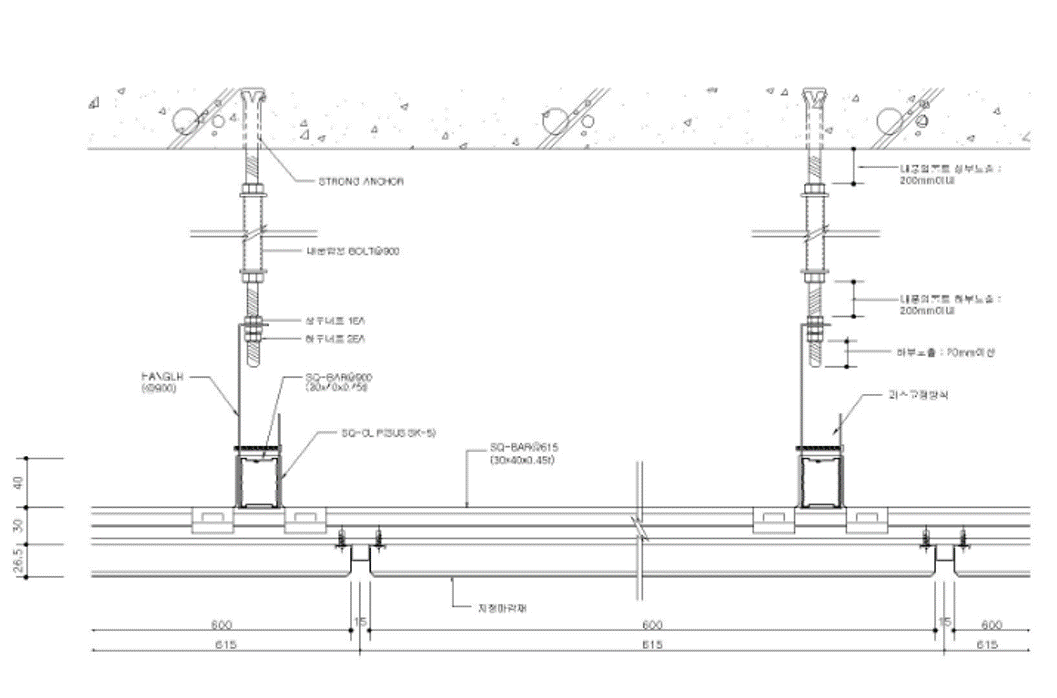

· 내풍압 볼트 설치



- 내풍압 볼트의 상부를 스트롱 앙카 또는 인서트에

고정시키고 볼트하부는 마감천장 높이를 고려하여

행어 및 너트로 고정한다



- 설비 닥트 및 기타 장애물이 있는 곳은 도면 사양에 따라

보강한 후 작업한다



- 내풍압 볼트의 상하부 노출간격은 200MM 이내여야 하며,

행어와 결합 후 하부너트는 2개를 부착하고 난 후

볼트의 노출길이는 20MM 이상으로 남겨,

흔들림에 의한 너트 풀림을 방지





· SQ-RUNNER 부착



- 먹줄에 따라 SQ -RUNNER를 부착하며

SQ -RUNNER는 1" 콘크리트 못을 사용하여

500~ 1,000mm 간격으로 고정한다



- SQ -RUNNER와 SQ -RUNNER 사이의 높이 및

간격이 이완되지 않도록 유의해야 한다



- CURTAIN BOX 등 시설물과 관련하여

사양에 따라 부착한다



- 유의사항: 도면, 또는 현장여건에 따라

SQ -RUNNERSM는 생략할 수 있다



· 등라인 설치:

등라인 설정 사양에 따라 하되

전기 및 설비 관계자와 협의 요함



· SQ -BAR(상부) 설치



- 행어 세트와 SQ -BAR를 피스로 결착하여

고정시키며 @900~@1,200mm 이내로 설치한다



- SQ -BAR의 연결 부분은 SQ -BAR JOINT를

사용하여 연결한다



- SQ -BAR는 벽 또는 커튼박스 면에서 300mm 이상

떨어지지 않도록 설치한다



· SQ -BAR(하부) 설치



- 시공 중심선에 실을 띄운 후 SQ -BAR를

제품의 규격 및 등라인에 맞춰 SQ -BAR(상부)에

직각 방향으로 SQ -BAR CLIP을 사용하여

피스로 견고하게 설치한다.

이때 SQ -BAR CLIP의 재질은 SK-5의

특수강을 사용하여 상하부 SQ -BAR의

고정을 견고히 한다



SQ -BAR(하부)의 설치 간격은 도면에 따른다.

단, 도면에 명기되어 있지 않을 시는

450mm 이내로 설치한다



설치된 천장틀의 수평을 물 수평 또는

LEVEL기를 사용하여 정확히 맞춘다



· 지정 마감재 설치



· CURTAIN BOX 설치



- 사양에 따라 용도에 적합한 제품을 제작 설치

(별도 도장)

- 용접 작업이 병행되므로 안전하고 편한 자세로

작업할 수 있도록 작업대를 설치한다
