세트앙카 & 아이너트 세트 규격 및 철물 명칭

세트앙카 & 아이너트 세트 규격 및 철물 명칭

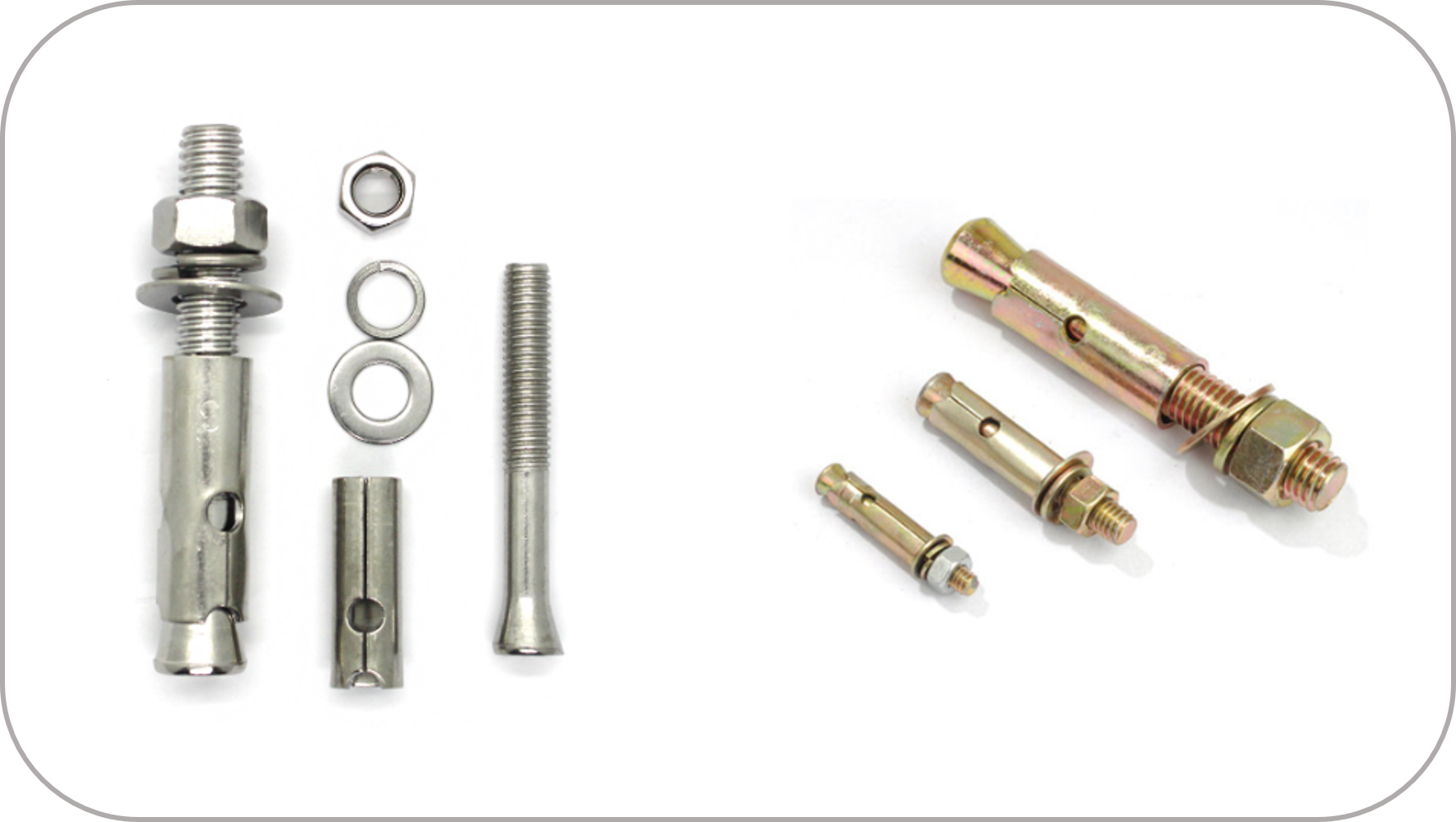

콘크리트 벽이나 바닥에 구멍을 뚫은 후

볼트를 삽입하여 구조물을 설치할 때 사용하는 철물



▒ 특징



· 정확한 부착으로 최대의 안정성 유지

· 시공과 동시에 고하중에 유지

· 충격하중과 내진에 적합

· 콘크리트 벽에 설치, 구조보강 등 다용도로 활용

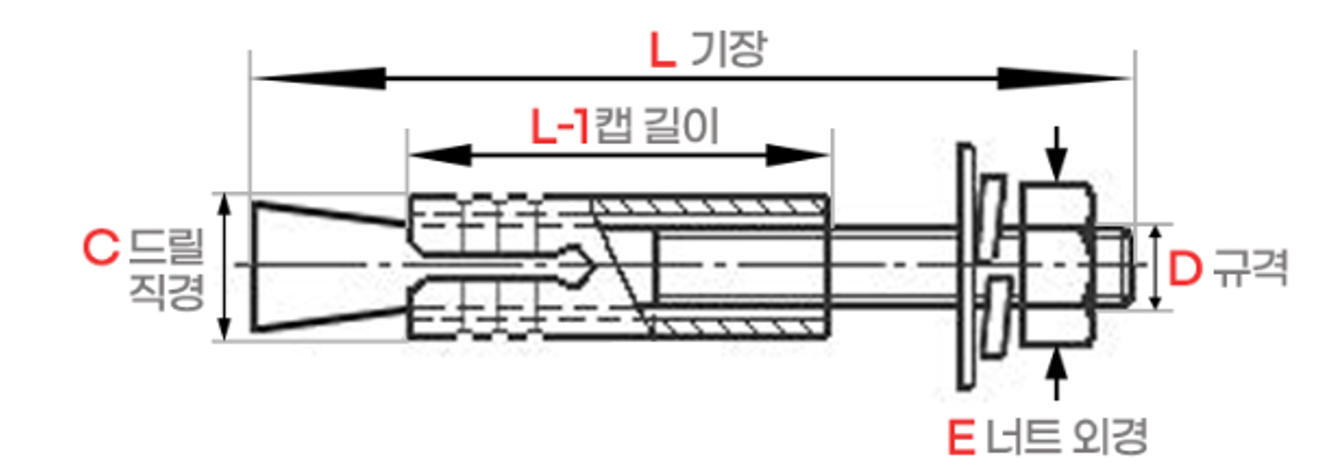

단 위 : mm	3 / 8 inch(삼부)	1 / 2 inch(연부)	5 / 8 inch(고부)
C 드 릴 직 경	14	17	22
D 규 격	3/8	1/2	5/8
E 너 트 외 경	14	19	24
L 기 장	50 ~ 300	100 ~ 300	100 ~ 300
L-1 캡 길 이	35	50	65
최 소  천 공 깊 이	44	55	65
사 용 하 중(kgf)	1,500	2,250	3,100
세 트 앙 카 펀 치	3/8	1/2	5/8

* 세트앙카 시공 시에는 세트앙카 펀치 필요

* 세트앙카 펀치가 세트앙카 기장보다 짧을 경우

사용이 불가 (기장이 같거나 긴 세트앙카 펀치만 사용가능)

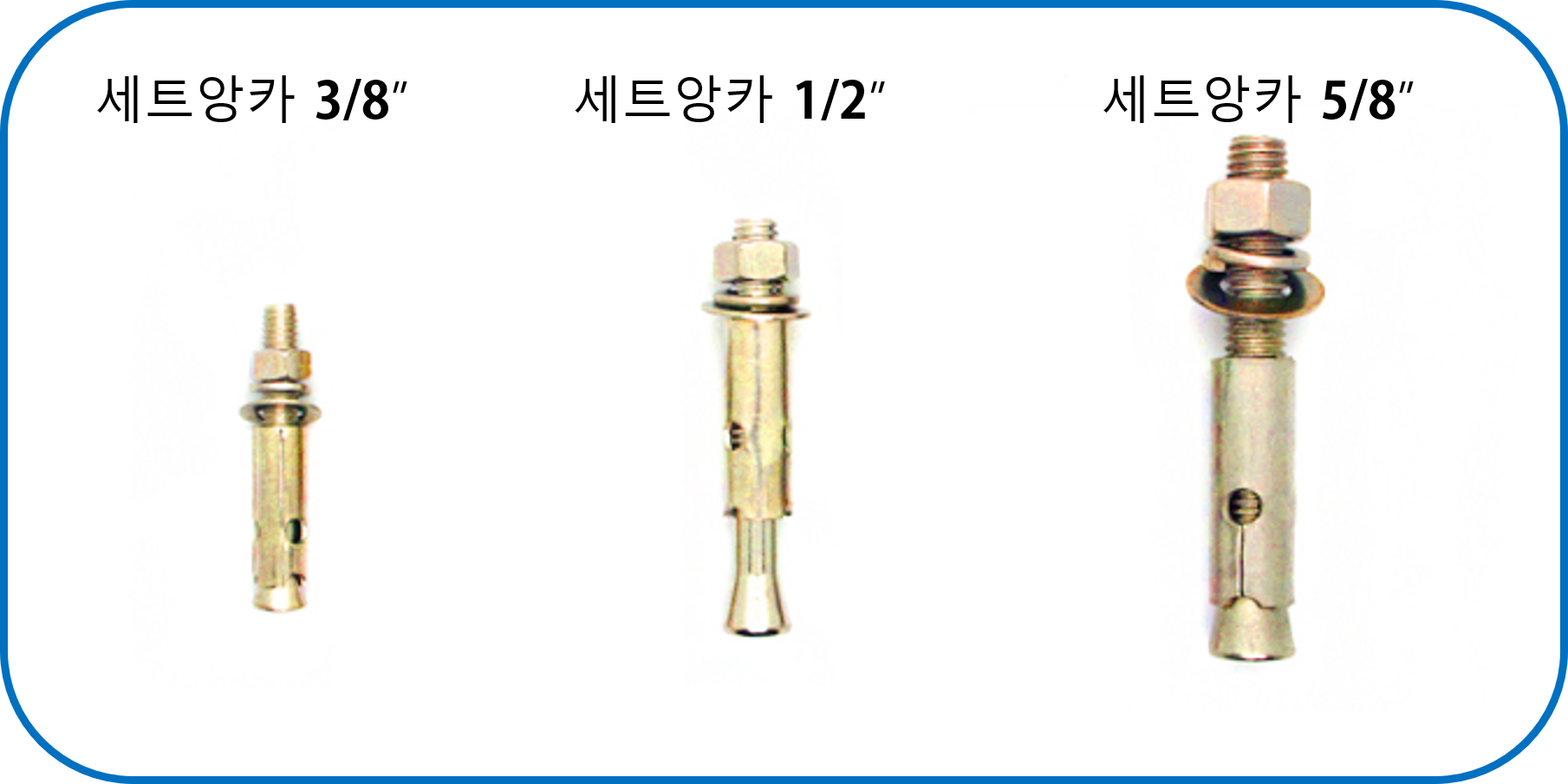

· 앙카길이 : 50~ 300mm

· 사용하중 : 1,500~3,100kg

· 재질 : 철(아연도금)

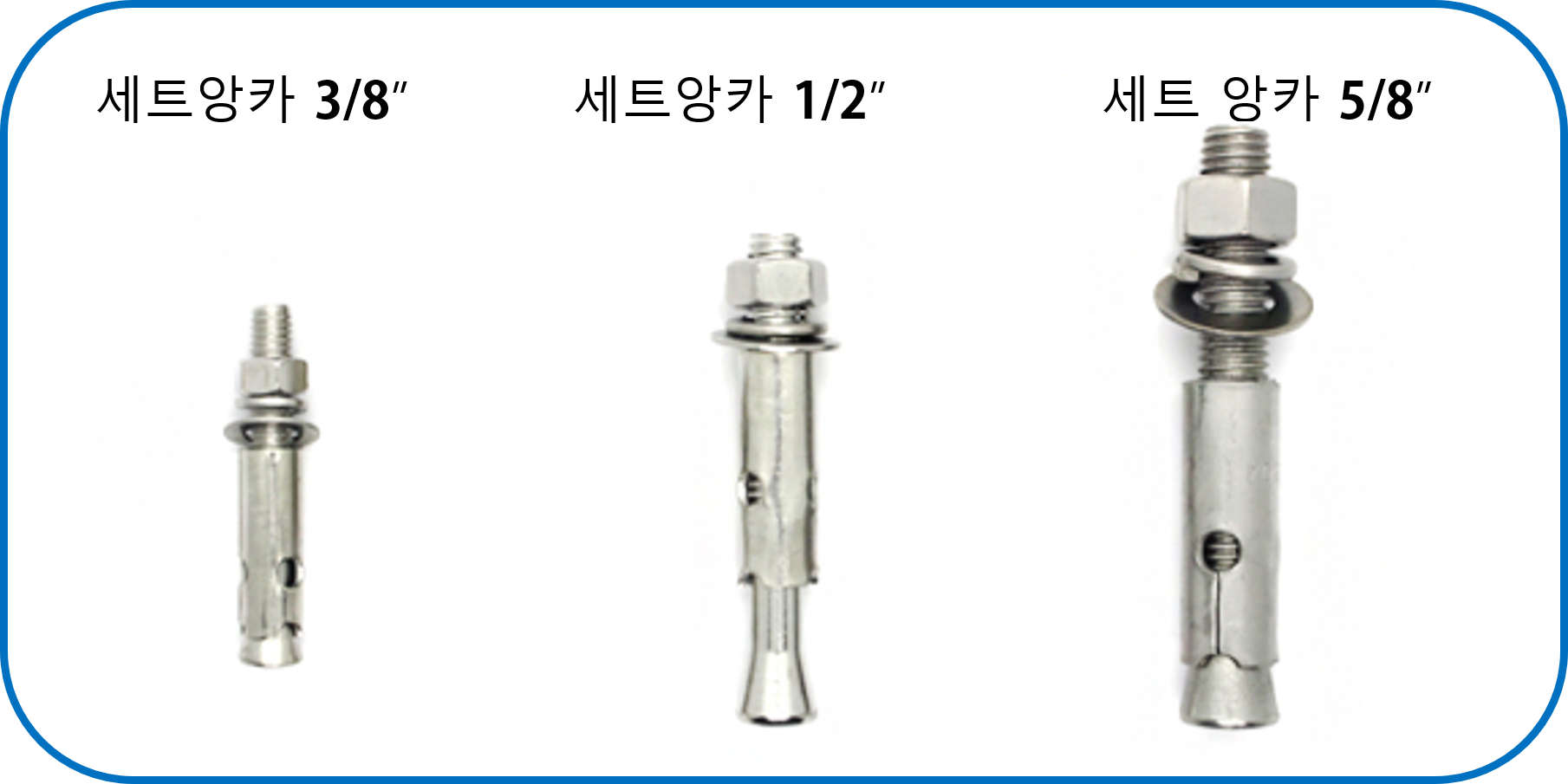

· 앙카길이 : 50~ 300mm

· 사용하중 : 1,500~3,100kg

· 재질 : 스테인리스 스틸(SUS 304)

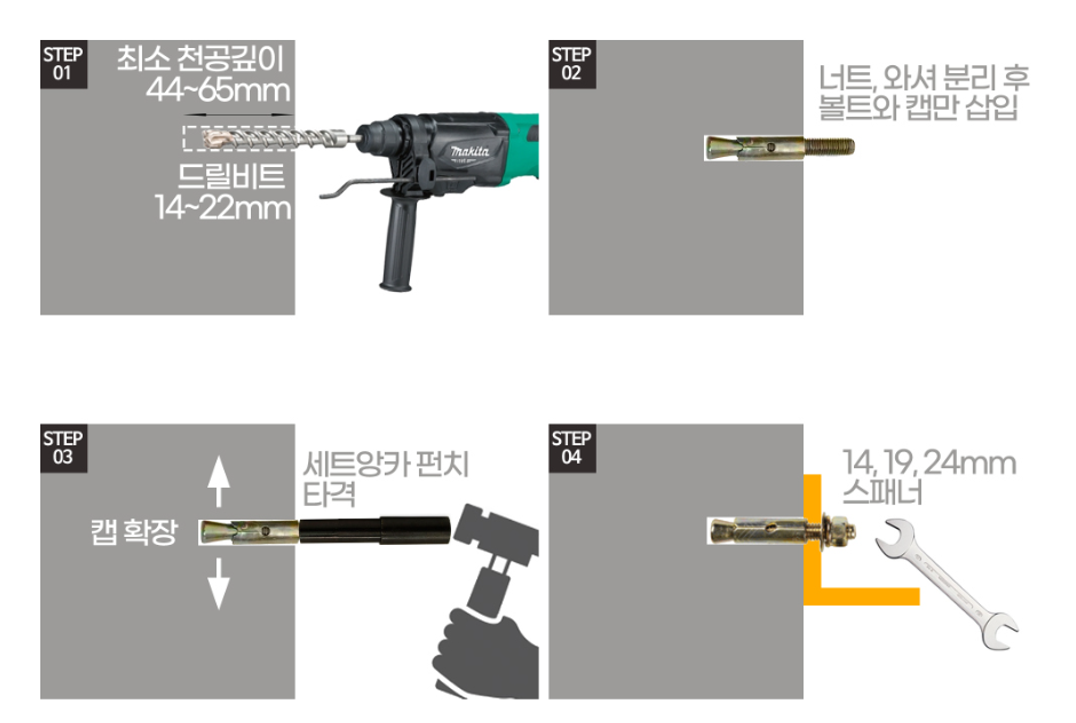

▒ 시공방법





· 규격에 맞는 드릴을 선정하여 천공

· 구멍 안에 먼지를 제거 후 너트와 와셔를 분리한 후,

볼트와 캡만 삽입

· 캡 위에 세트앙카 전용 펀치를 맞춰 넣고 해머로

타격하여 캡을 확장

· 부착물을 놓고 와셔와 너트를 볼트에 조립한 후

너트외경에 맞는 스패너를 이용하여 조여 고정

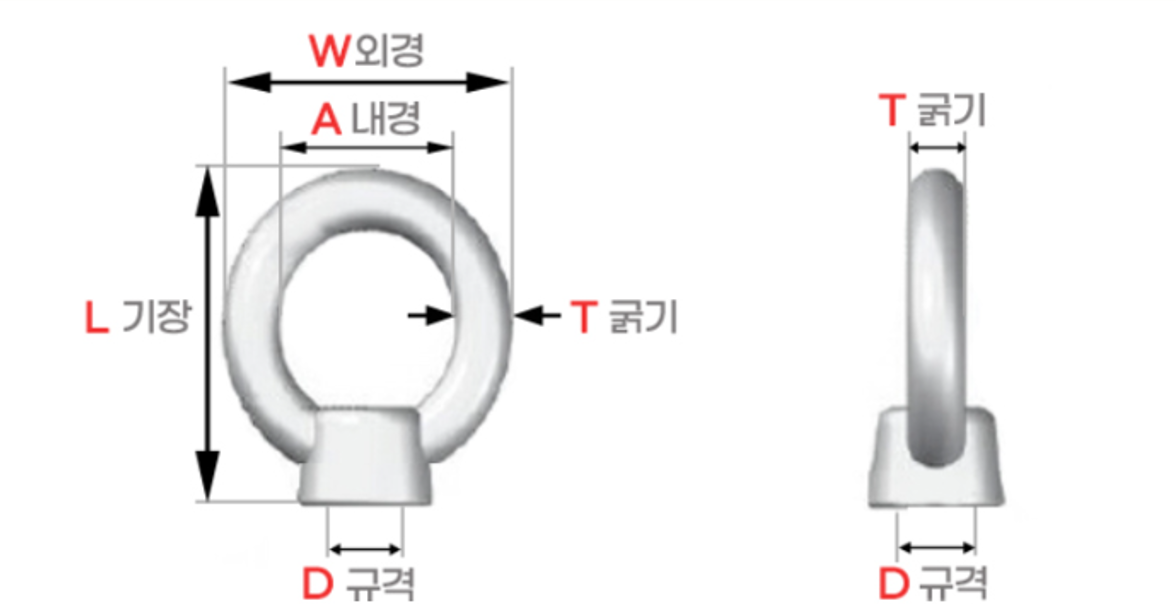

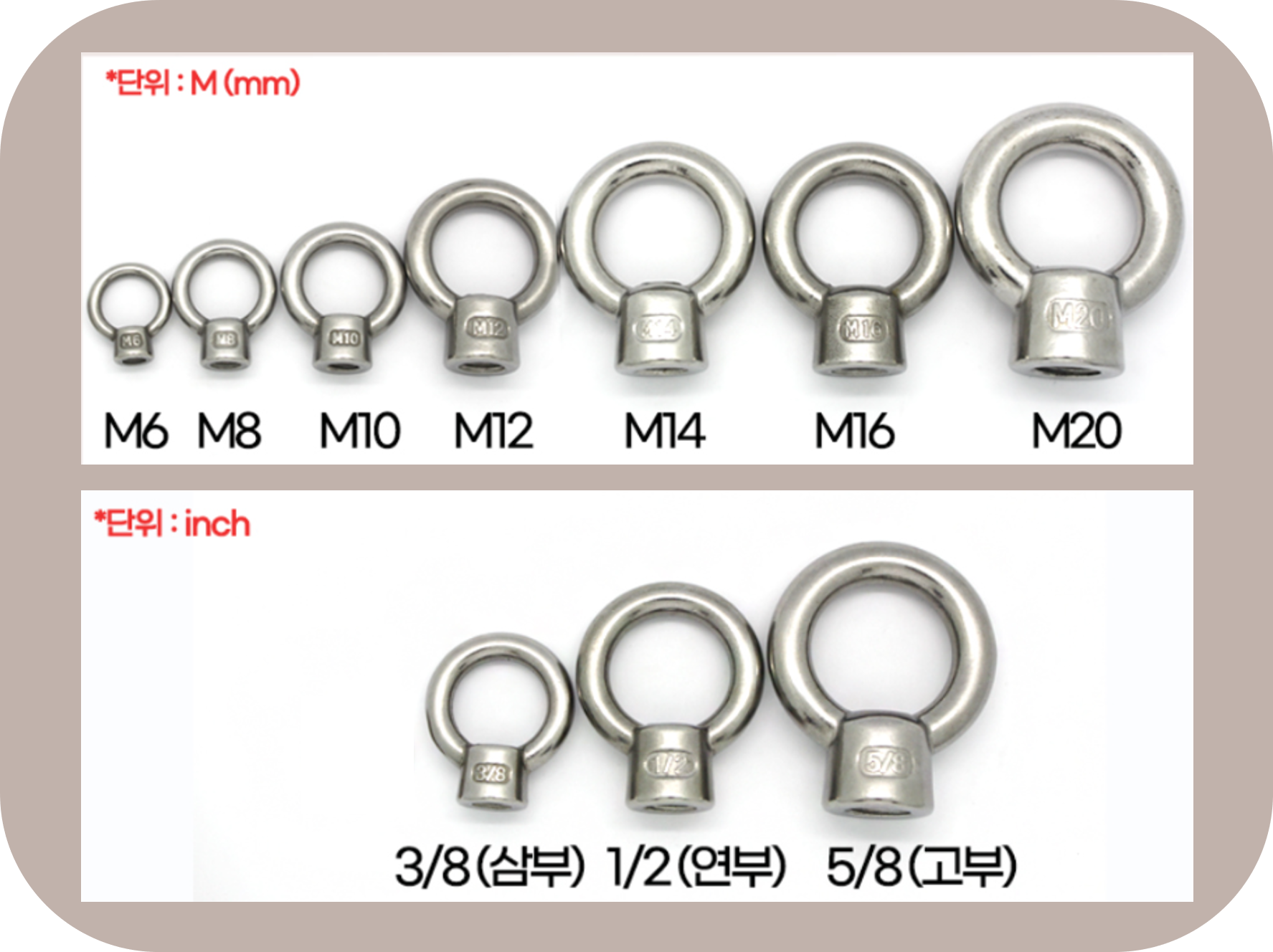

◆ 스텐 아이너트





단 위 : mm	3 / 8 inch	1 / 2 inch	5 / 8 inch
D 규 격	3/8	1/2	5/8
L 기 장	48	58.4	69
W 외 경	40	48.3	58
A 내 경	25	30.2	35.2
T 굵 기	7.6	9	11.4
사 용 하 중 (kg)	150	220	450

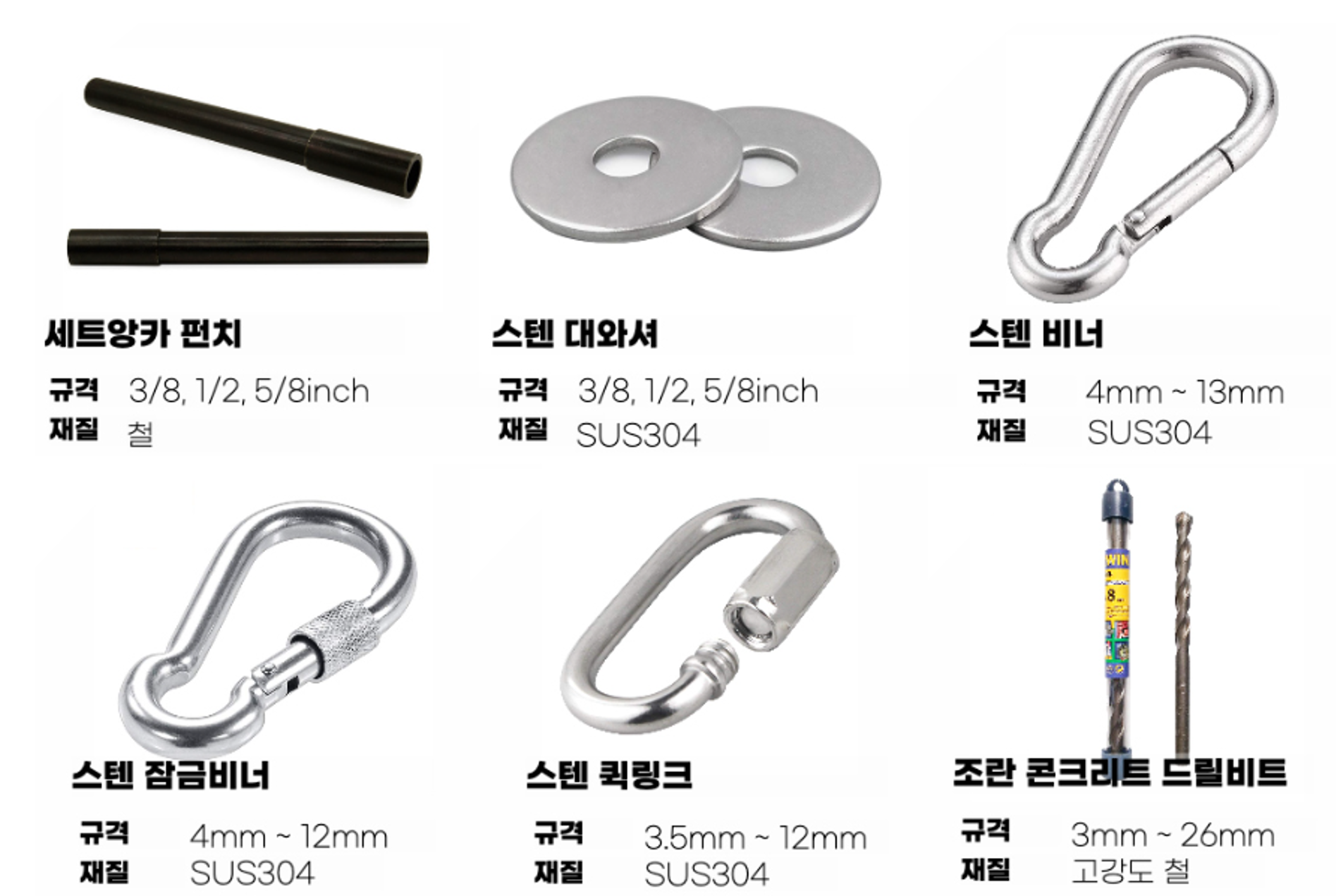

◆ 철물 명칭

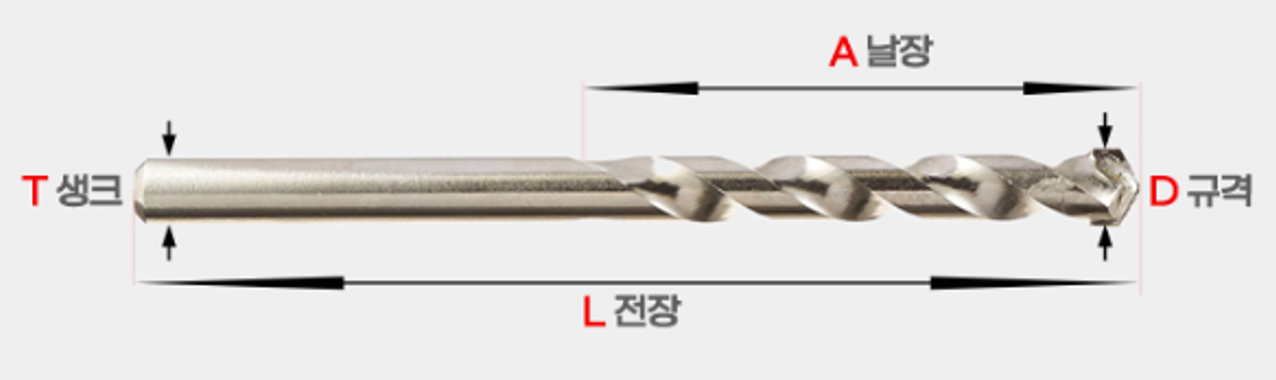

D 규 격	L 전 장	A 날 장	T 생 크
14	160	95	9.7
17	160	75	10
22	160	75	12
