산소발생기에 대해서 파헤쳐보자!







실외기를 지상공간, 옥상, 외 벽면 등 실외에 설치하거나 기계실, 기타 장소 등

별도 공간에 설치하고 실내기를 통하여 고 순도 산소를 벽면 또는 천정에서

원하는 실내공간에 선택적으로 분사시키는 방법이다.

실내 공간의 크기 및 인원에 알맞은 산소발생기를 가동한다.



출처: 핀터레스트



1. 산소의 필요성



산소에 대한 인식



산소농도 0.1~ 0.2%의 변화는 인체가 감지할 수 있는 큰 차이를 보인다.

일반 실내의 산소 농도가 20% 전후라고 잘못 인식되고 있으며, 바닷가, 또한 숲 속의

산소농도가 22%~23%라고 잘못 인식되어있다. 온도 상승은 공기의 밀도를 낮게 하고

이에 따라 호흡하는 산소 분자수가 감소함에 따라 산소농도의 저하 효과가 있다.



2. 산소 발생 원리(공법)

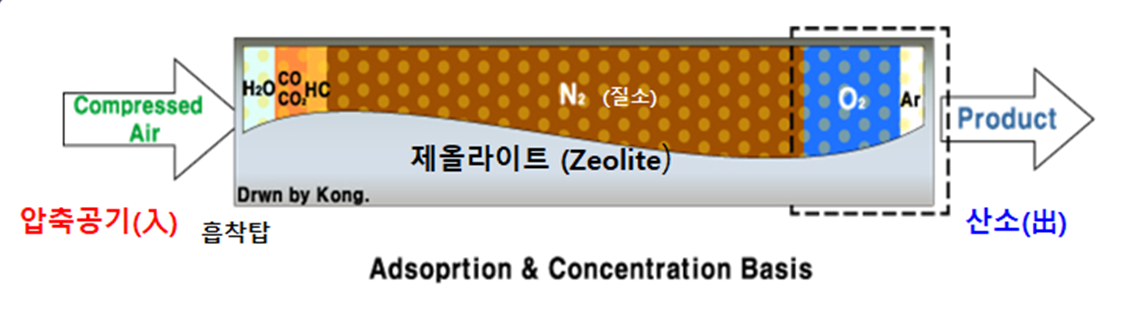

PSA공법(Pressure Swing Adsorption)

출처: (주)옥서스

· 압축된 공기를 제올라이트가 충전되어 있는 흡착탑으로 가압 통과시키면 흡착력이 높은

질소(N2)와 질소산화물은 흡착제(제올라이트)에 부착되고, 흡착력이 낮은 산소(O2)는

흡착제(제올라이트)를 통과하여 산소 탱크에 저장됨

· 산소흡착 공정 후 흡착탑에 가한 공기 압력을 낮추면 흡착된 질소가 분리되어 외부로 방출됨,

상기와 같이 산소 분리 공정은 가압에 의한 흡착과 감압에 의한 탈착의 반복 공정으로 진행됨.



3. 산소 발생 기술

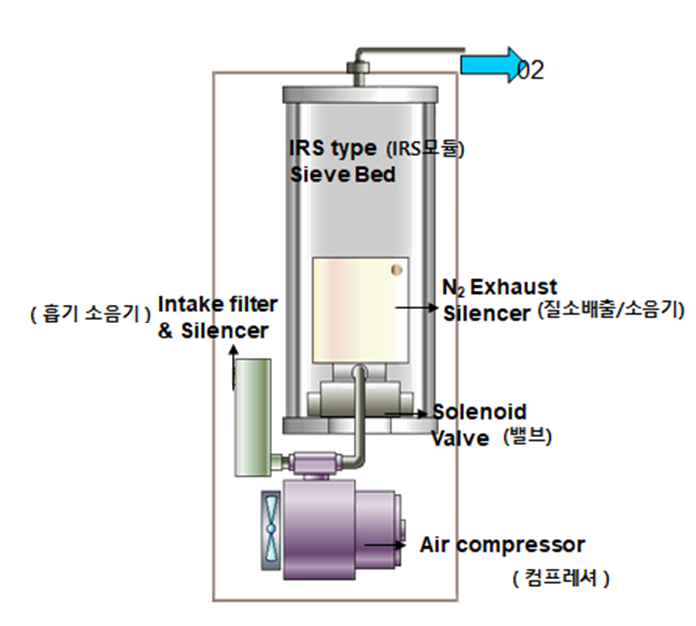

IRS 모듈(Independent Rinse and)

출처: (주)옥서스

· IRS(Independent Rinse and Storage)

· 흡착탑이 1개 단위 모듈화

· 부품수, 무게, 부피 감소

· 생산성 향상, AS비용 감소

· 제품 소형화, 고효율화 구현

· 세계 최초 분리형 산소발생기 구현

· 병렬 배치 기술 응용으로 대용량화 가능

· 관련 산업과 연계되어 파생, 발전 가능





4. 산소 발생기 주요 구성품



산소발생기 내부 주요 구성품

- 산소 분리 필터(제올라이트) IRS모듈

- 산소발생기 제어 PCB

- 컴프레셔

- 헤파필터



5. 제품 소개(실내기/제어기)



디지털 ON/OFF 제어기- 산소농도 표시 기능, 리모컨 제어 기능(추가 옵션사항)

24시간 제어 및 연속 가동 기능, 15/30/45/60분 단위 동작 제어 가능 필터,

모듈, 컴프레서 사용시간 표시 필터, 베드 교환정보 표시 사용정보 및 에러 표시 기능.

※ 한 개씩 설치되어 실외기를 작동하는 장치



천정 매립형 산소 노즐- 천정에 매립 타입으로 설치가 되는 산소 노즐로써 미관상 특징을

주지 않으며 버블 타입의 물소리나 벽면부의 장애가 전혀 발생하지 않는 형태

※ 실내 노즐이 중앙 등과 중복되지 않도록 설치



벽 부착 가습형 산소 노즐- 산소발생기와 연결되어 작동되며 벽면에 부착하는 노즐

컵에 물을 채워 사용하며 아로마 향 등을 첨가할 수 있다.

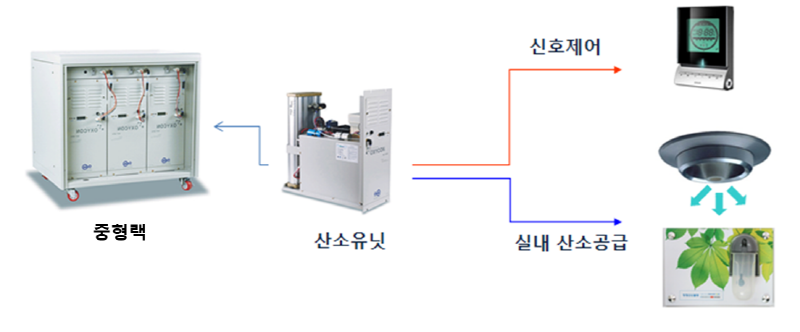

6. 제품 공급 / 제어 계통도



산소공급 시스템 계통도

출처: (주)옥서스

※ 제어기 신호체계

실외기 제어 PCB 내부에 제어 단자를 통해 제어기와 연결

통신 방식은 제어기 전원선(5V)에 데이터 메트릭스를 전송하는 방식

제어기 동작선은 2라인으로 구성
