화장실 칸막이 시방서

화장실 칸막이 시방서







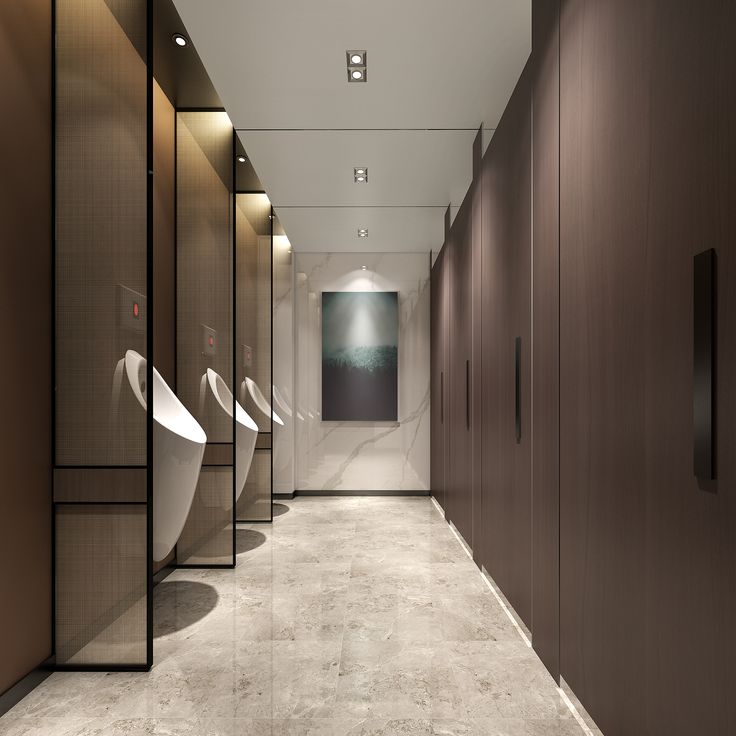

1. 일반사항



1. 1 적용범위



1. 1. 1 요약



(1) 이 절은 화장실 칸막이 공사에 적용한다.



1. 1. 2 주요 내용



(1) 화장실 칸막이 설치

(2) 소변기 칸막이 설치



1. 2 참고 기준



1. 2. 1 관련 법규



내용 없음



1. 2. 2 관련 기준



KS F 3101 보통 합판

KS F 3104 파티클 보드

KS F 3101 강화유리

KS F 3101 열 경화성 수지 고압 화장판



1. 3 제출물



다음 사항은 " 10 10 10 공무행정요건"에 따라 제출한다



1. 3. 1 시공상세도면



(1) 실별, 위치별 화장실 칸막이 판넬(Unit Panel) 대한

평면도, 입면전개도, 단면도



(2) 각종 부착물의 설치위치 및 크기를 포함시킨

시공상세도면



(3) 바닥, 천장 및 벽기둥 간의 접속부 마감상세,

보드류 판넬(Unit Panel) 간의 수직, 수평,

접합부 마감상세도면



1. 3. 2 제품자료



화장실 칸막이에 대한 제조업자의 제품자료로서

다음 사항이 포함되어야 한다.



(1) 제품사양 및 사용재료에 관한 사항 :

납품 가능한 색상과 부속철물 및 고정재,

접착제 등 부자재에 관한 자료가 포함되어야 한다



(2) 패널 단면 및 제작에 관한 자료



1. 3. 3 시공계획서



(1) 설치 세부공정계획서

(2) 시공상태 검측계획서

(3) 품질관리 계획서(시공상 주의사항,

보양계획, 작업조건)



1. 3. 4 견본



(1) 300mm x 300mm 크기의 칸막이 패널의

품질, 색상, 재질을 보여 줄 수 있는 견본



(2) 도어로크 및 도어 스토퍼등

부속철물의 종류별 견본품







1. 4 품질보증



1. 4. 1 시험시공



(1) 공사감독자가 지정하는 위치에 형태별로 승인된

공법과 자재로 시험시공을 하여야 하며,

승인을 득한 후 모든 공사는 이 기준에 준하여야 한다.



(2) 공사감독자의 승인을 득한 경우 시험

시공부위를 시공 등의 일부분으로 간주한다.



1. 5 운반, 보관 및 취급



(1) 화장실 칸막이 시스템의 구성품은

부재명 또는 부품명, 제조업자명, 규격, 색상 등이

표시되어 포장상태로 현장에 반입되어야 한다



(2) 자재 및 부속철물은 포장된 상태로 기후, 직사광,

표면오염, 부식, 시공현장의 장비 및

기타 원인으로부터 피해가 없도록

건조상태에서 보관한다.



(3) 보드류는 처짐을 방지하기 위해 평평한 상태로

말끔하게 보관한다.



1. 6 현장 조건



1. 6. 1 현장 측량



(1) 자재의 제작 전에 현장 측량을 하여 칸막이의

배치 등을 확인하고 시공상세도면에

반영하여야 한다





2. 자재



2. 1 화장실 칸막이



2. 1. 1 목재 파티클 보드코어



KS F 3104, 방수수지 접착제로 고정시킨

목재 칩 보드



2. 1. 2 합판 및 코아 합판



(1) 합판 : KS F 3101에 적합한 내수 1급 합판



(2) 코아 합판 : KS F 3101에 적합한 내수 1급 합판



2. 1. 3 플라스틱 라미네이트



(1) KS M 3803 (열경화성 수지 고압 화장판)에서

정하는 수직면용으로서 두께는 0.8mm

이상으로 한다.



2. 1. 4 접착제



(1) 방수 및 내부식성으로 제조업체 제품사양에 따른다.



2. 2 패널의 구성



(1) 설계도면에 명시된 것으로 한다.



2. 3 부속재료



다음의 부속자재는 화장실 칸막이에 부수되는 재료를

열거한 것으로 반드시 이에 국한하는 것으 아니며,

승인된 화장실 칸막이 제조회사의 표준제품으로 한다.



2. 3. 1 헤드레일(Head Rails)



(1) 중공 스테인리스 강관으로 두께 1.2mm,

크기 45mm x 50mm이며, 주조된 소켓형

월 브라켓이 있는 제품



2. 3. 2 연결장치, 스크류 및 볼트



(1) 스테인리스강, 탬핑(Tamper)에 견딜 수 있는 방식으로,

튼튼한 압출성형 알루미늄 브라켓(Brackets)



2. 3. 3 볼트와 너트



(1) 탬핑에 견딜 수 있는 헤드를 갖는 스테인리스강



2. 3. 4 철물 : 스테인리스 강



(1) 중력방식으로 문이 닫히는 위치가 조정이

가능한 피보트 힌지



(2) 나일론 베어링(Nylon Bearings)



(3) 섬 (Thumb) 슬라이드 도어 걸쇠



(4) 고무범퍼가 부착된 도어 노커(Door Strike) 및

도어 키퍼(Door Keeper)



(5) 도어 범퍼가 달린 코오트 걸이(Coat Hook)



(6) 안으로 열리는 문의 도어푸시(Door Push)



2. 3. 5 각종몰딩



(1) 칸막이 가장자리 부분에 금속몰딩이 설치되는

경우는 두께 12μ 이상의 양극 산화 피막으로

마감된 압출 알루미늄재를 부착하되 그 형상 및 색상,

두께는 제품사양에 따른다



2. 3. 6 마감



(1) 플라스틱 라미네이트 : 색상은 메라민 마감재질로

지정된 것으로 가구마감에 준한다.



(2) 스테인리스강 표면 : 광택 마감으로 한다







2. 4 소변기 칸막이



(1) 강화유리 칸막이 : KS L 2002에 적합한

강화유리로 불투명 처리된 것으로 한다.



①두께 : 특기가 없는 한 두께 8mm 이상의

강화유리로 제작된 것으로 한다.



3. 시공



3. 1 화장실 칸막이 설치



3. 1. 1 제작



모든 칸막이 제품은 공장완료품으로서 현장에서

단순한 조립과정으로 설치가 가능하게

제작되어야 한다.



3. 1. 2 설치



(1) 일반사항



① 공작도와 제조업체 설치지침서에 의한

작업공정에 따른다.



② 견고하고 수평 및 수직이 되게 칸막이

패널을 설치한다



③ 패널과 패널사이의 설치 공간은

13mm 이하로 하고

패널과 벽사이에는

25mm 이하의 공간을 확보한다.



(2) 상부가 가새로 지지된 칸막이



① 바닥에 버팀 기둥을 안정되게 설치하고

수평, 수직을 정확히 하여 두 개 이상의

긴결 철물로 각 버팀 기둥에 가새를 정착한다



(3) 바닥에 지지한 칸막이



① 별도의 명시가 없으면 바닥에 50mm 이상

삽입한 정착물로 버팀 기둥을 고정한다.

견고하게 조여서 설치하고 수평 및 수직을 정확히 한다



(4) 천장에 매달린 칸막이



① 수평 및 수직을 정확히 하여 천장 상부에

미리 설치된 지지 구조물에 버팀 기둥을

고정시킨다.



(5) 벽에 지지되는 칸막이



① 은폐한 긴결철물이나 노출형 브라켓트를 사용하여

칸막이를 설치한다.

설치한 패널이 정확하게 수평 및 수직이 되도록 하며

석고보드 벽체의 경우 브라켓트 설치 부위는

러너나 스터드로 미리 보강한다.



(6) 소변기 칸막이



① 지지구조물에 은폐한 긴결철물이나

노출형 브라켓트를 사용하여 칸막이를 설치한다



(7) 모든 칸막이는 측면이 충격을 방지하고

패널을 지지할 수 있도록 견고하게 고정시키고

문을 달아 문과 버팀 기둥이 수평, 수직이 되게 한다.



(8) 마감 철물조정



① 원활한 작동이 되도록 마감철물을 조정하고

윤활유를 친다



② 잠금쇠가 벗겨졌을 때 약 30도 정도 안으로

열리도록 힌지를 장치한다



③ 외부로 열리는 문은 닫힌 상태가 되도록

힌지를 장치한다.



2. 2 시공허용오차



(1) 위치 허용오차 : 6mm



(2) 수직오차 : 3mm



2. 3 현장품질관리



2. 3. 1 시공상태확인



(1) 시공허용오차 검사



(2) 부속철물검사



(3) 이음부위 검사



(4) 표면 마감상태 검사



2. 4 현장 뒷정리



2. 4. 1 청소 및 보양



(1) 칸막이 고정 설치 후 폴리에틸렌 필름 또는

하드롱지 등으로 최종 준공 청소처리 시까지

보양처리 하여야 한다.
