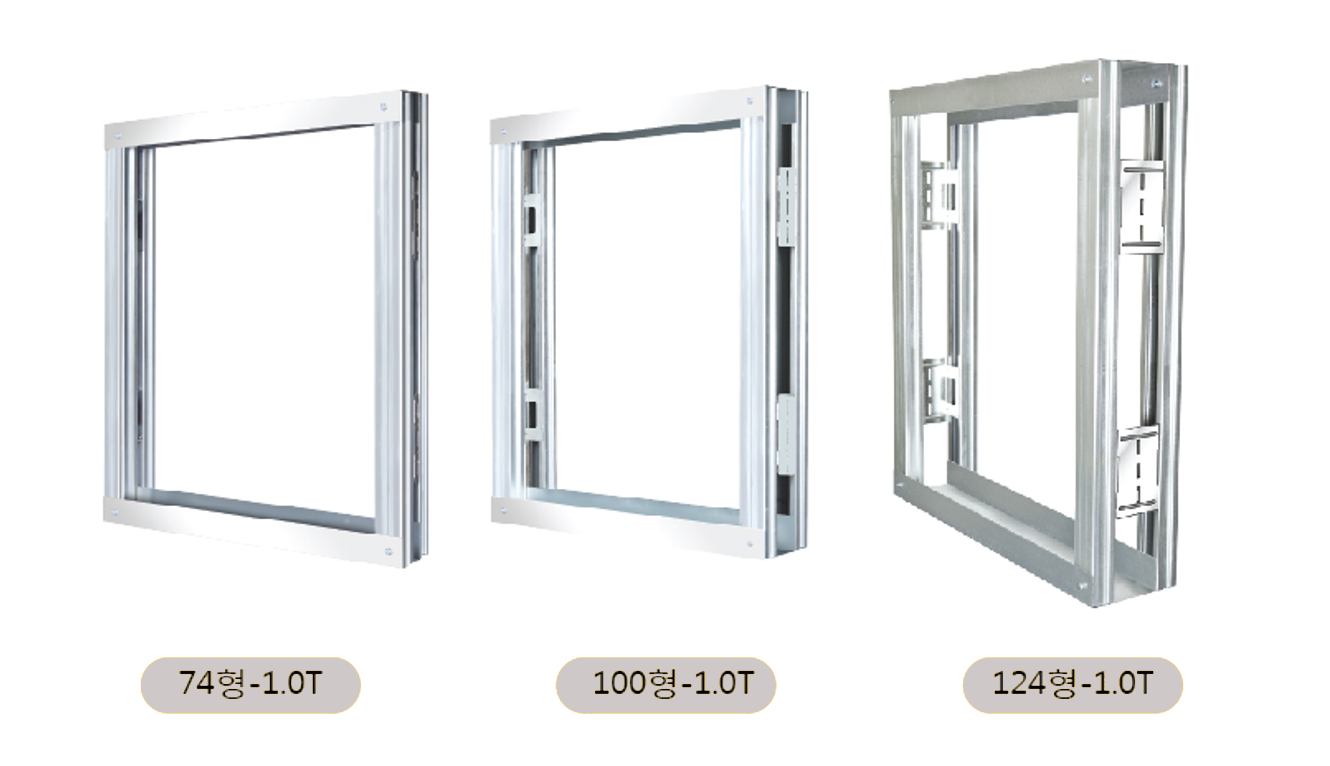

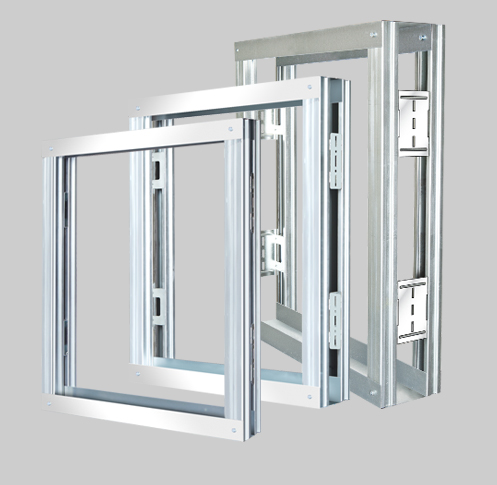

MP STUD 란
세대 간 경계구조, 음환경성능
(외벽과 세대 간 경계벽의 차음성능)을
향상하기 위해 완성한 MP차음스터드 경량철골 시스템은
구조틀 안정성이 강화되어 임의 변형을 방지하며,
중간에 이격된 공간으로 인해 배관 전선 시공이 우수하고
이격 된 공간에서 소음의 차단과 흡음이 반복되어
소음전달을 현저하게 차단할 수 있는 차음 스터드 시스템

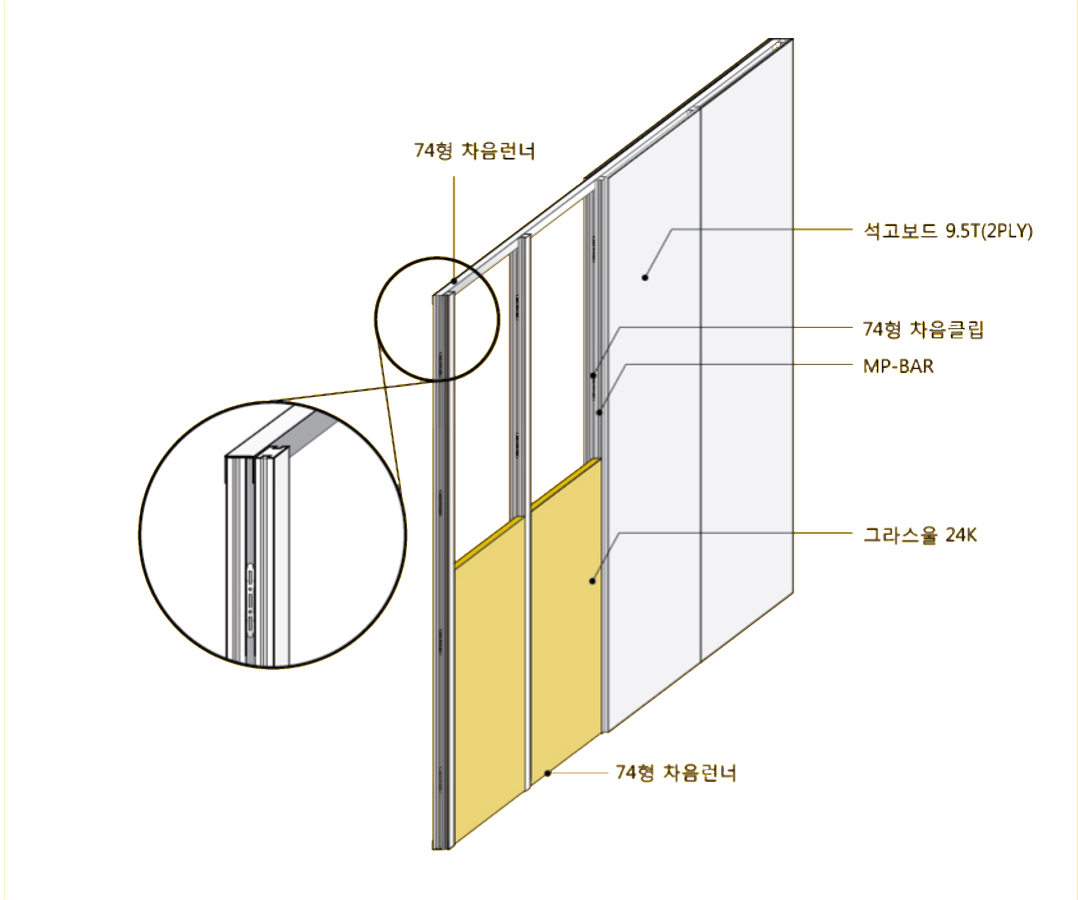

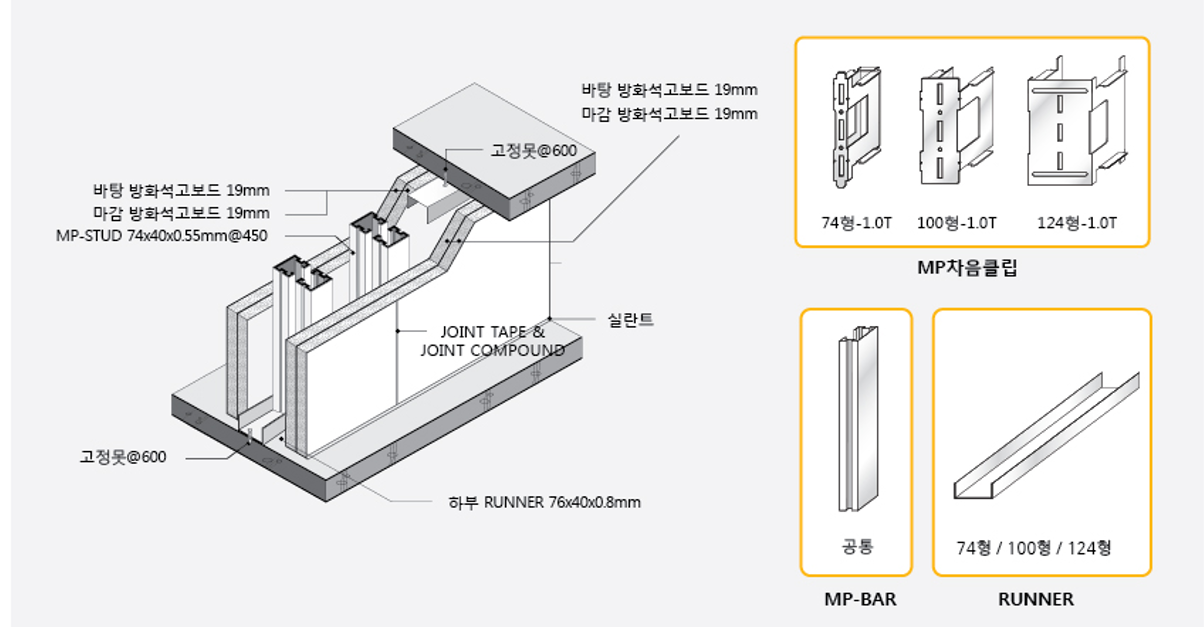

구성자재
시공방법
· 중심선 결정 : 정밀한 실측 후에 바닥 먹을 CHECK 하여
중심선을 설정한다.
· 상 하부 런너설치
· MP- 차음 STUD(MP-BAR + 차음 CLIP +
MP-BAR 구조 조립납품) 설치 (@450)
· 바탕석고보드 1 PLY 시공
· 글라스울 설치
· 마감석고보드 2 PLY 시공
제품사양 및 특장점
| 구 분 | MP - 차음스터드 | ||
| 스터드 특징 | MP-BAR를 클립으로 결착하여 빈공간을 만들어 소음 저감 빈공간을 확보함으로서 배관, 전선 등을 통과시킬 수 있어 시공편의성 향상 |
||
| 2시간 내화 / 차음 구조체 |
구조체명 | KDJ - 19MPA - F/FW | |

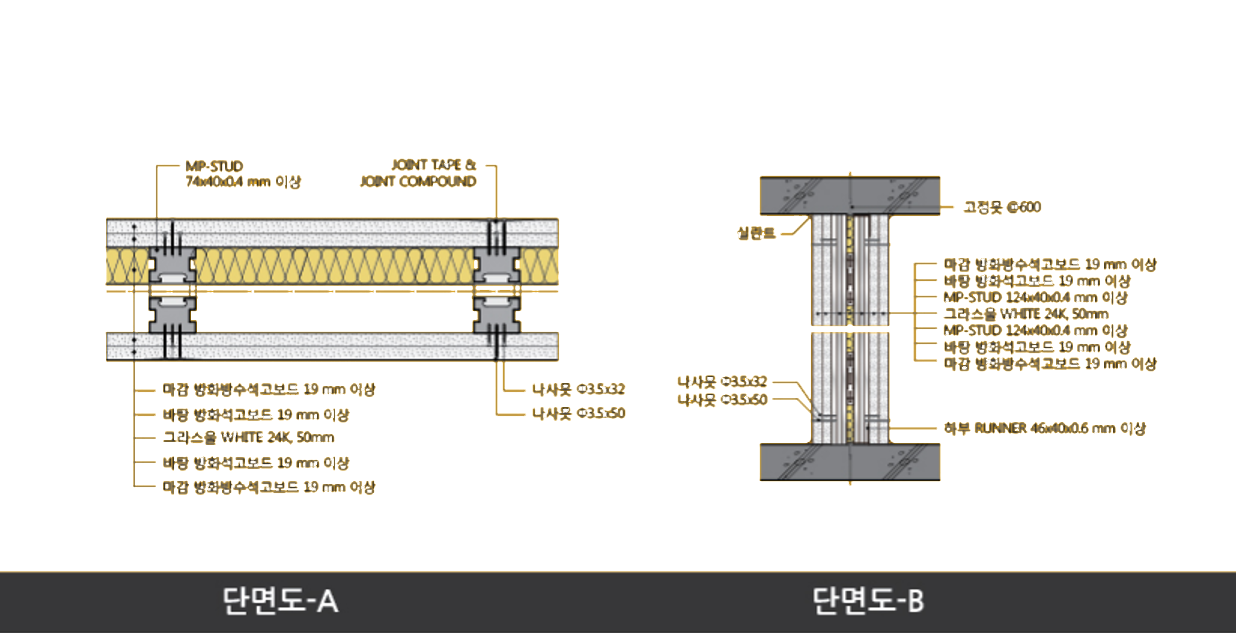

| 구조사양 | 방화(방화방수) 19mm 1겹 + 방화 19mm 1겹 + MP차음스터드 74mm + G/W 24K 50mm + 방화 19mm 1겹 + 방화(방화방수) 19mm 1겹 |
||
| 벽체두께 | 150mm 이상 | ||
| 내화 | 내화 | 2시간 | |
| 차음 | 1급 - RW + C = 68(2-) | ||
| 특징 | 차음성능 우수 중간에 이격된 공간으로 인한 배관, 전선 시공성 우수 |
||
* 대부분의 고차음스터드가 두께가 얇고 탄성을
유지하는 형태로 높아지면 자립도와 낭창거림의
문제가 생겨 특정 간격 보강을 해야 하지만

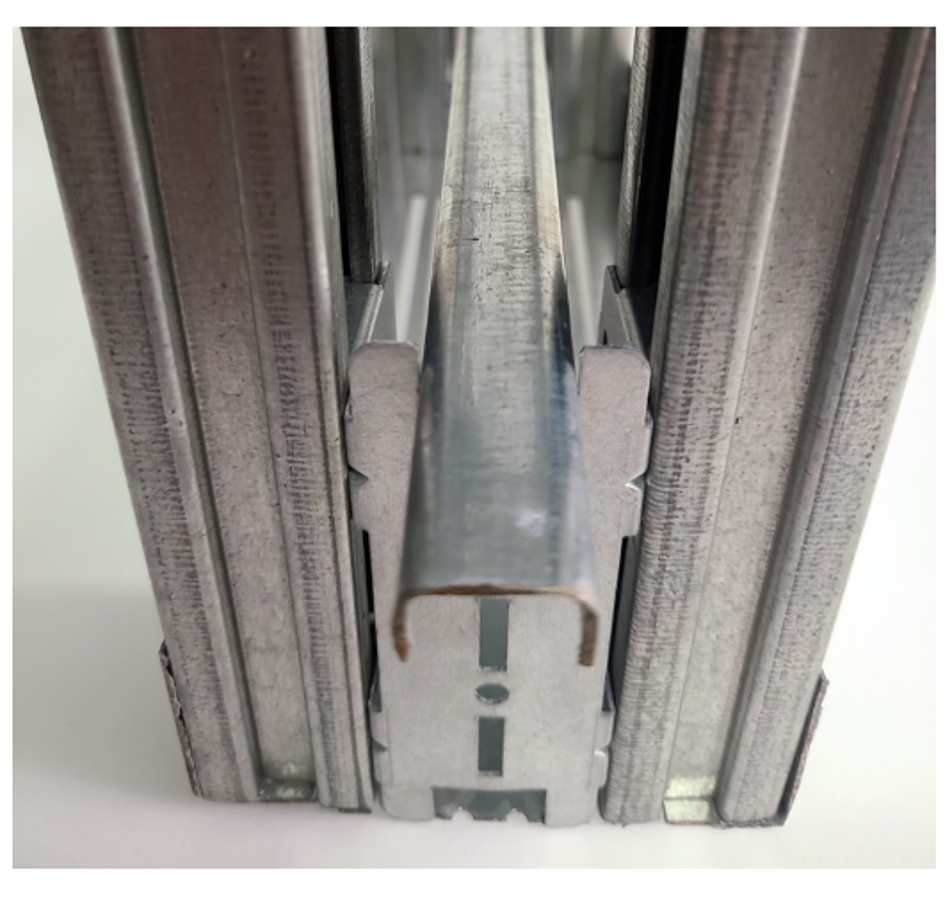

MP 스터드는 MP 바 사이에 들어가는 고정 클립을
개량 마이너 채널 19mm 부재를 횡으로 보강 가능하다.
