보온 단열재 미네랄 울 에 대해서 알아보자!





출처: KCC



미네랄 울 이란



규산칼슘계의 광석을 고온에서 용융한 후 고속회전력을

이용하여 섬유화한 뒤 바인더를 사용하여 일정한

형태로 성형한 무기질의 인조 광물 섬유 단열재



열에너지의 이동· 손실을 차단해 일정 온도를

유지시키며 단열 성능 또한 우수한 보온단열재

특히, 불연성능을 지닌 무기질 광석을 기반으로

불에 타지 않아 화재에 강한 특징을 가지고 있다.



펜들럼시스템(Pendulum System)을 신규 적용하여

품질편차를 최소화한 제품으로 기존 적층방식에 비해

제반 물성이 향상 되었으며, 사용온도의 범위가 넓고

다양한 용도에 맞춰 여러 형태로 생산되기 때문에

보온, 보냉, 단열, 내화, 흡음, 결로방지 등을

필요로 하는 모든 건축물은 물론 산업 설비, 조선공업 등에

꼭 필요한 경제적인 단열재이다.









특징



보온 보냉 단열성



고속회전원심공법(Rapidly Centrifugal Spinning Process)으로

제조되어 섬유굵기가 가늘고 균일

또한 집면방식에 있어 펜들럼 시스템을 적용하여

더욱 균일하고 미세한 공기층을 형성하여

열의 흐름을 효과적으로 차단



흡음성



가늘고 균일한 섬유가 연속된 미세 공극을 형성하여

각종 소음이 미네랄울을 통과할 때 음압에너지가

마찰에너지로 변화되어 음을 흡수하는 효과를 발휘



내구 내후성



화학적으로 안정된 무기질 재료이기 때문에 산 알칼리등

화학약품에 강하며 풍화작용에 의한 열화현상이 없어

부패 또는 변질되지 않아 반영구적이고 위생적



친환경성



재활용 재료를 활용하여 환경보호 및 자원절약에

이바지하는 제품이며, HCHO, TVOC 등 각종

오염물질 방출량이 거의 없어 새집증후군

예방효과가 뛰어난 제품

환경마크 등 각종 공인 시험기관에서 친환경을

인정받고 있음



시공성



용도별로 제품 규격이 다양할 뿐만 아니라

가볍고 절단이 용이하여 어떠한 용도와

장소에도 시공이 간편



불연 및 내열성



주원료가 무기질 광석이므로 불에 타지 않고

안전사용온도가 높아 방화 및 내화구조물 등에

사용되며, 뛰어난 내열성능으로 국내외

공인기관으로부터 그 성능을 인정받고 있다.

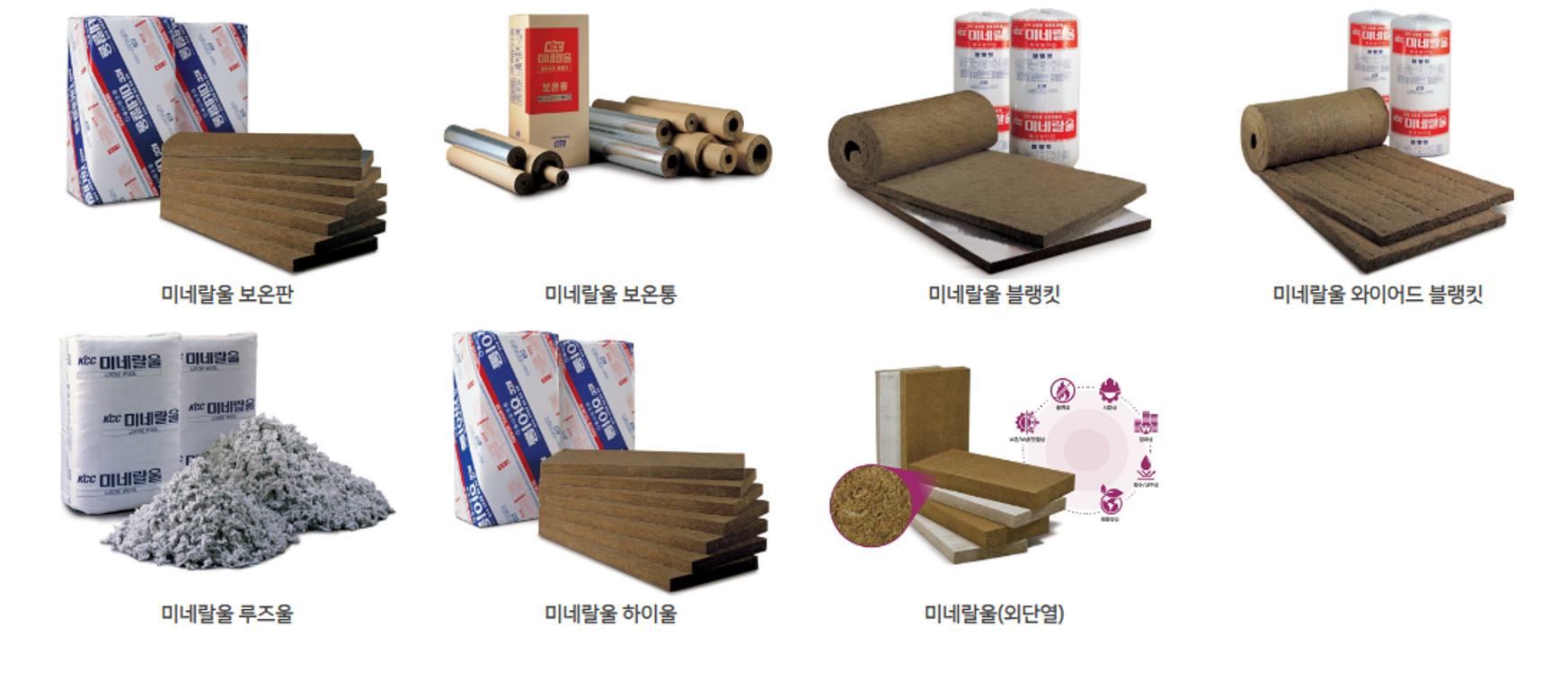

제품 종류

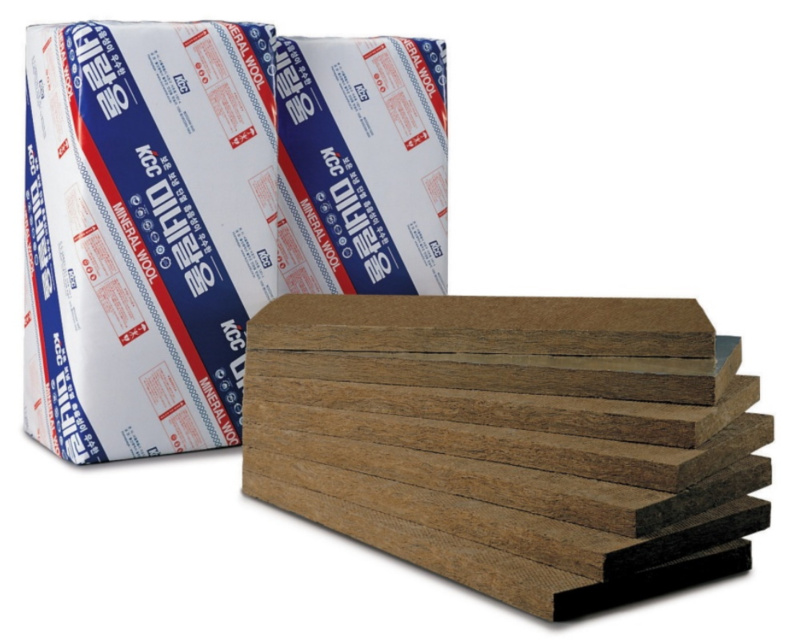

미네랄울 보온판



열경화성 수지 및 발수제를 사용하여 만든 제품으로

뛰어난 보온단열, 흡음효과와 높은 내열도, 다양한 품종,

규격 등 용도에 따라 폭넓게 사용할 수 있음



· 특성



- 보온단열, 흡음효과가 뛰어남

- 시공이 간편

 - 경제적

- 사용온도 범위가 대단히 넓다

- 규격이 다양



· 주요 적용부위



- 각종탱크, 보일러, 터빈류 등 열설비 보온단열

- 콘크리트 슬라브 바닥, ROOF DECK의 보온단열

- 방음벽 및 방 내화구조심재

- 건축물의 결로방지, 보온단열

- 기계실 등의 소음설비 흡음



· 제품 사양

종 류	밀 도 (kg/ ㎥)	표 준 규 격			열간수축 온도 (℃)	열전도율 (W/mK)
		두께(mm)	폭(mm)	길이(m)		20 ℃	70 ℃
펠트	60	50 75 100	0.5 1	1	400 이상	0.037	0.044
보온판 1호	80, 100				600 이상	0.035	0.042
보온판 2호	120, 140					0.035	0.042
보온판 3호	180, 200					0.036	0.042





미네랄울 보온통



충격에 강하고 단열효과가 높으며 시공이 간편하여

파이프, 배관설비 등의 보온단열용으로 적합



· 특성



- 단열효과가 뛰어남

- 시공이 매우 간편

- 시공비 절감 및 유지관리가 용이하여 경제적

- 경량이며 충격에 매우 강함

- 사용온도 범위가 넓음



· 주요 적용부위



- 각종 Pipe 배관설비의 보온단열



· 제품 사양

종 류	표 준 규 격			열간수축 온도 (℃)	열전도율 (W/mK)
	두께 (mm)	폭 (m)	길이 (m)		20 ℃	70 ℃
120 (KS기준 40~ 200)	30	15A ~500A	1	600 이상	0.035	0.043
	40
	50
	70





미네랄울 블랭킷



우수한 보온단열, 흡음효과를 가진 두루마리 형태

제품으로 복잡한 형태의 표면에도

시공이 자유롭고 간편



· 특성



- 보온단열 효과가 뛰어남

- 보관과 운반이 용이

- 복잡한 시공면도 쉽게 시공

- 경제적



· 주요 적용부위



- 공조닥트, 급수탱크 및 설비 등의

보온· 단열· 흡음재



· 제품 사양

종 류		밀도 (kg/ ㎥)	표 준 규 격			열간수축 온도 (℃)	열전도율(W/mK)
			두께 (mm)	폭 (m)	길이 (m)		20 ℃	70 ℃
1호	a	60	50 75	1	5 3	600 이상	0.035 0.035 0.035	0.043 0.042 0.042
	b	80, 100	25 50 75		10 5 3
2호		120







미네랄울 와이어드 블랭킷



우수한 보온단열, 흡음효과를 가진 두루마리 형태 제품으로

복잡한 형태의 표면에도 시공이 자유롭고 간편



· 특성



- 고온에서 보온단열 효과가 뛰어남

- 사용온도 범위가 넓음

- 복잡한 표면도 시공이 간편



· 주요 적용부위



- 발전소, 중화학 Plant의 대형 Pipe, 각종 Tank,

Duct 및 Vessel 단열

- 소음열설비 흡음 및 방음



· 제품 사양

종 류		밀도 (kg/ ㎥)	표 준 규 격			열간수축 온도 (℃)	열전도율(W/mK)
			두께 (mm)	폭 (m)	길이 (m)		20 ℃	70 ℃
1호	a	60	50, 75, 100	1	1 ~ 10	600 이상	0.035 0.035 0.035	0.043 0.042 0.042
	b	80, 100
2호		120, 140	25, 50, 75





미네랄울 루즈울



일반 미네랄울을 벌크상태로 가공한 제품으로

충진시공이 간편하여 형상이 불규칙한

설비나 각종 건축물의 단열용도로 적합



· 특성



- 시공이 간편하며 다양한 공법으로 적용할 수 있음

- 보온성, 단열성 및 흡음성이 뛰어남



· 주요 적용부위



- 산소탱크 등 보냉설비 충진단열

- 간막이벽 내부 충진단열

- 형상이 불규칙한 열설비 충진단열



· 제품 사양

포 장 단 위 (kg/ Bag)	밀 도 (kg/ ㎥)	열 전 도 율 (W/m.k at 70 ℃)	열 간 수 축 온 도 (℃)
20	40 ~ 150	0.044 이하	650 이상





미네랄울 하이울



SOLAS (국제해상인명안전협약)에 의해

A-Class 내화구조체에 사용되는 제품으로

국내는 물론 유럽 및 미국 등 각국의 선급협회로부터

공식 인증을 획득한 제품



· 특성



- 뛰어난 내열도로 내화성능이 탁월

- 불에 타지 않는 불연재료

- 단열, 흡음효과가 우수



· 주요 적용부위



- 선박 격벽(Bulkhead) 및 천장/ 바닥(Deck)



· 제품 사양

Item		Type	Specification	Insulating Thickness (Plate/ Stiffener, mm)
A - 60	Bulkhead	W - 101	Hi Wool 120kg / ㎥	50 / 50
		W - 212 -Ⅱ	Hi Wool 110kg / ㎥	75 / 25
	Deck	D- 105 - Ⅱ	Hi Wool 120kg / ㎥	50 / 50
A - 30	Bulkhead	W - 104	Hi Wool 120 / 110kg / ㎥	40 / 25
	Deck	D - 111	Hi Wool 110kg / ㎥	25 / 25
