▒ 용도 및 특징



조립식 공법을 이용하여 등기구의 설치가 간단하고

작업성이 뛰어나다.

설치장소로는 주차장, 기계실 공장의 생산 및

검사 Line 등에 설치됨으로써 장치의 증설,

변경, 철거 등이 용이한 제품으로

결속강도나 특히 자동수평을 볼트 결속 공정 없이

유지할 수 있기에 공기의 획기적인 단축을

이룰 수 있다.

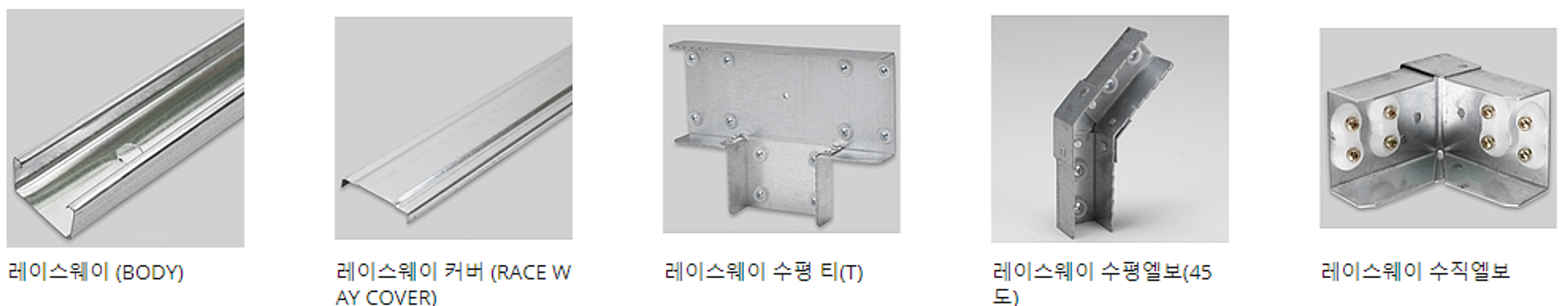

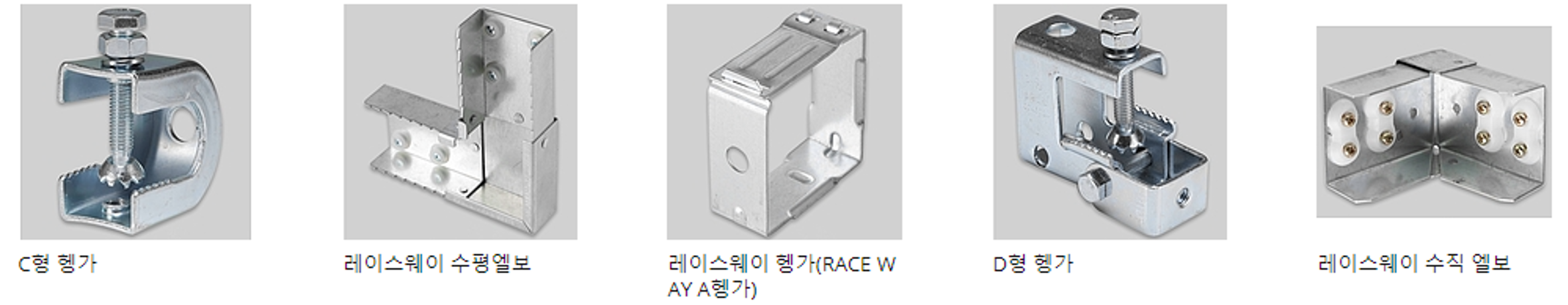

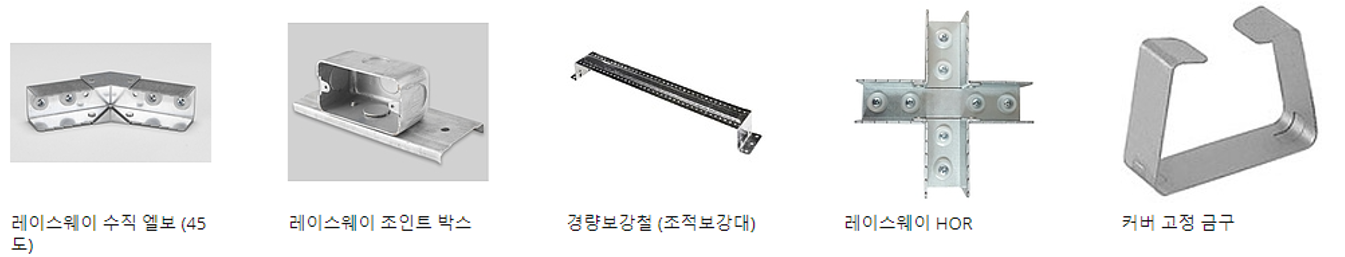

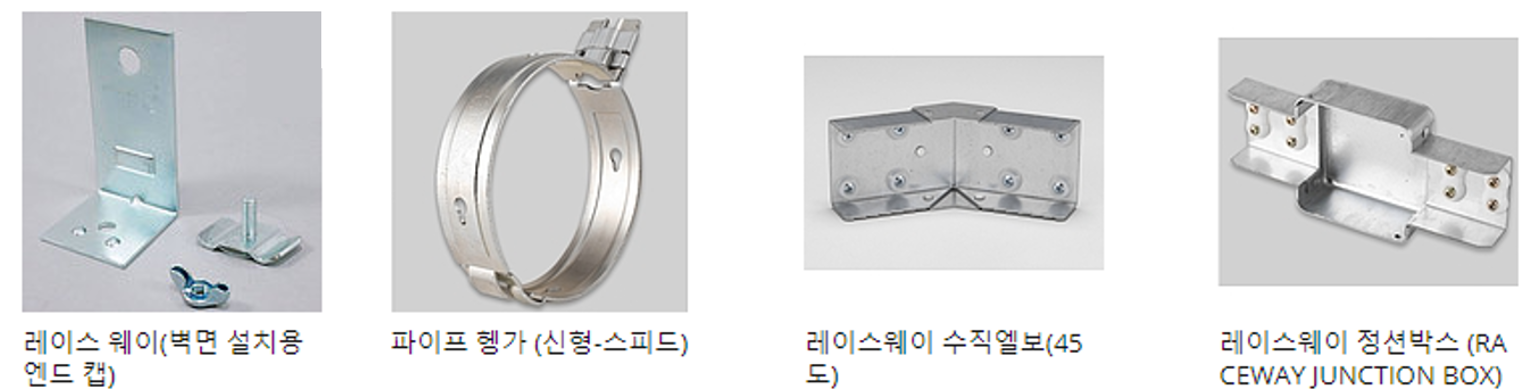

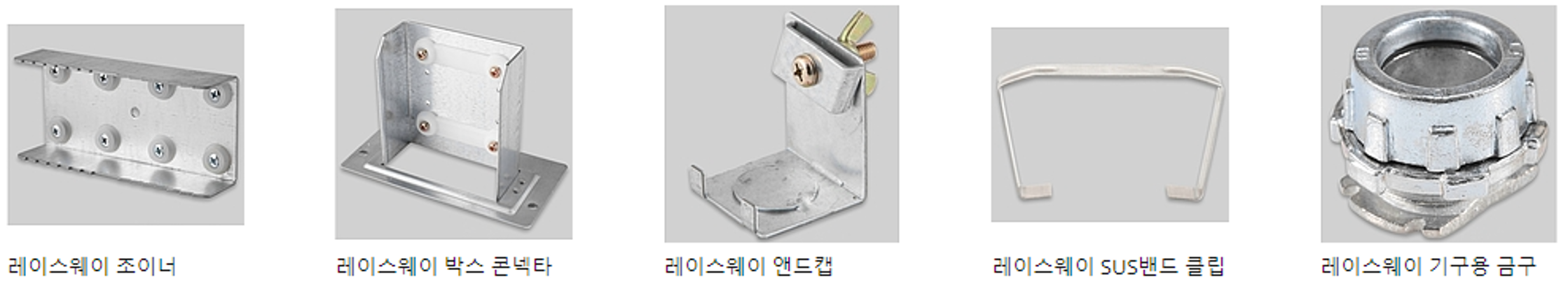

▒ 부속품 명칭

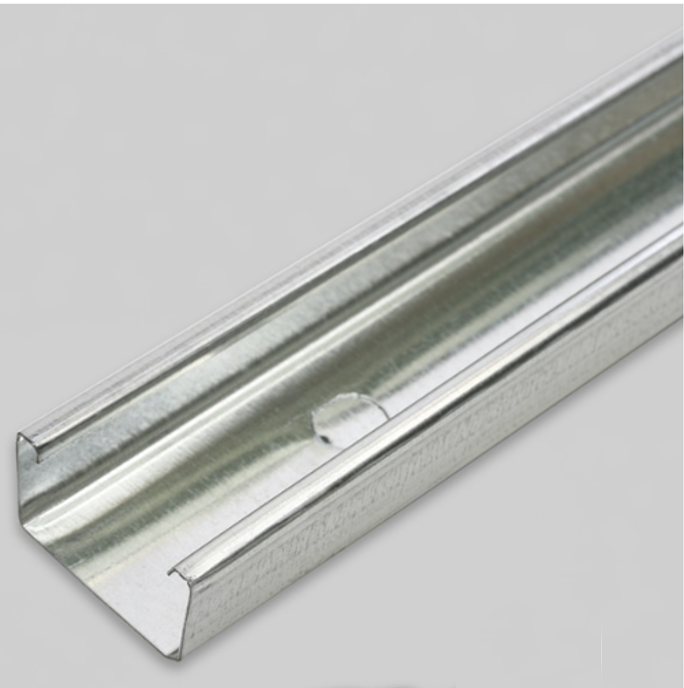

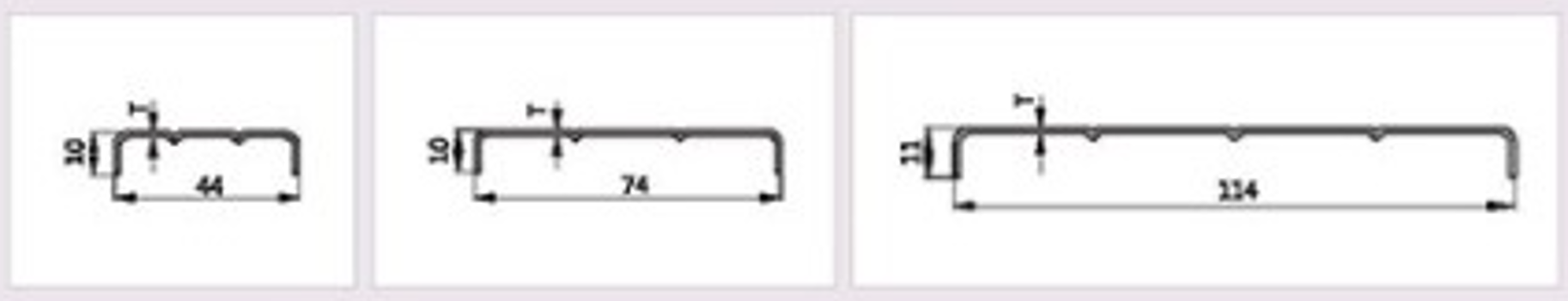

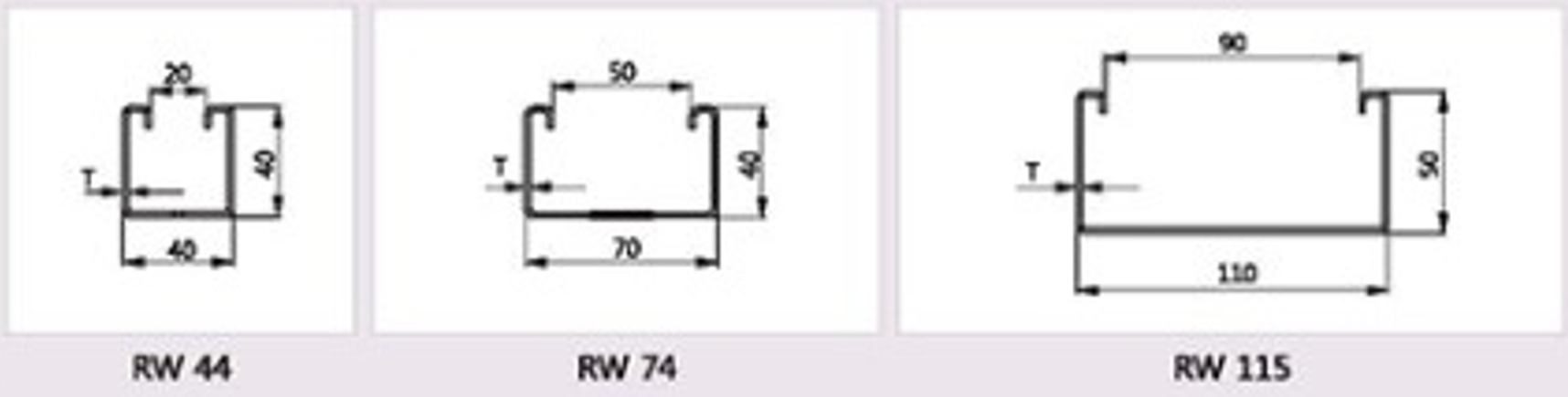

· 레이스웨이(BODY)



기구설치용 Knock Out은 200mm 간격으로

설치되어 있음



Materials : KS D 3506(용융아연도금 강판 및 강대)

Finish : Power Coating or Natural

Thickness : Body 1.6t, 1.45t/ Cover 1.2t. 1.0t

Standard Length : 3,000mm



· 레이스웨이 커버(Cover)



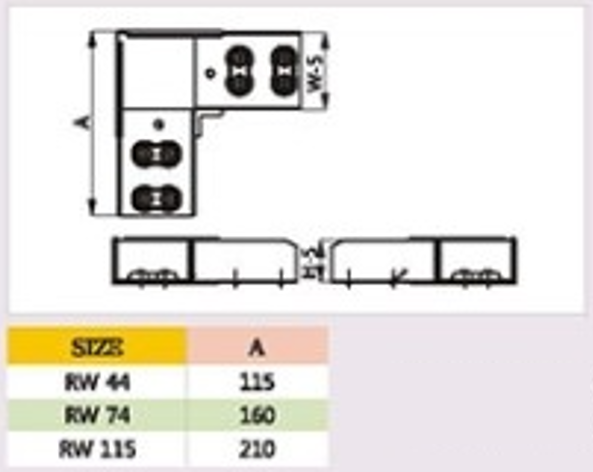

· 레이스웨이 수평엘보(H/Elbow)

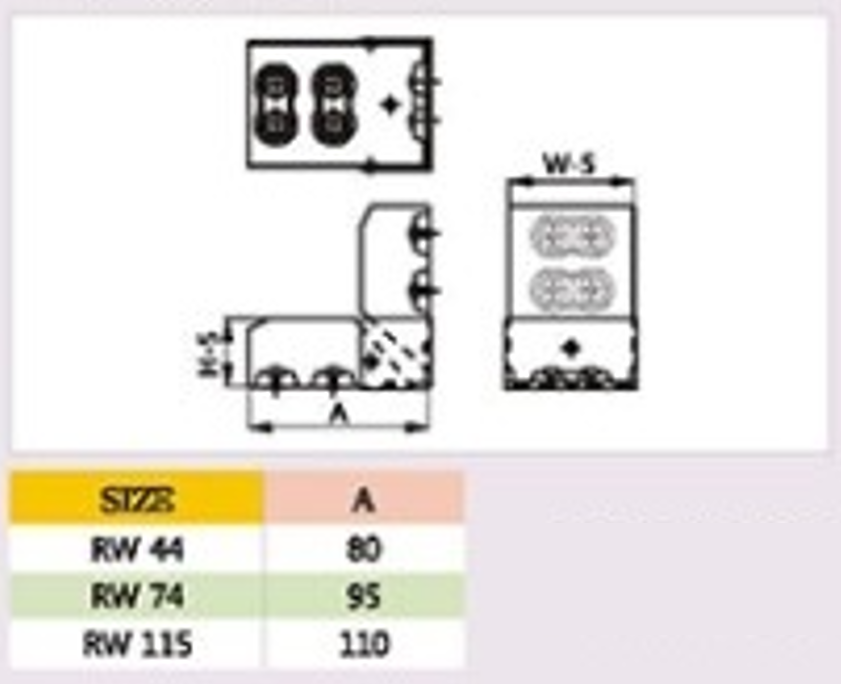

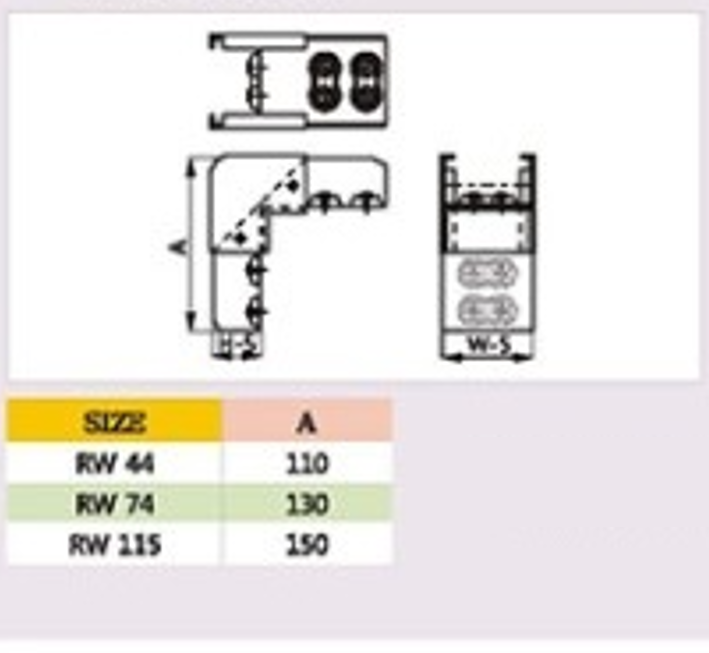

수평상태에서 90도 방향을 전환하는 경우에 사용





· 레이스웨이 수직엘보(V/Elbow_Inside)



밑에서 위로 수직으로 올라가며 90도 방향을

전화하는 경우에 사용



· 레이스웨이 수직엘보(V/Elbow_Outside)



위에서 밑으로 수직으로 내려가며 90도 방향을

전화하는 경우에 사용

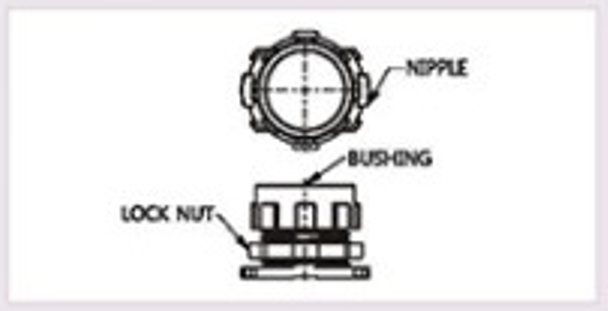

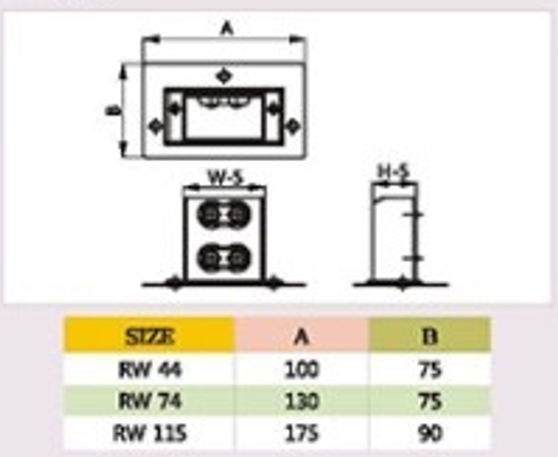

· 레이스웨이 박스 컨넥터 (Connector)



분전함이나 정보, 통신용 패널이 연결되는 경우 사용

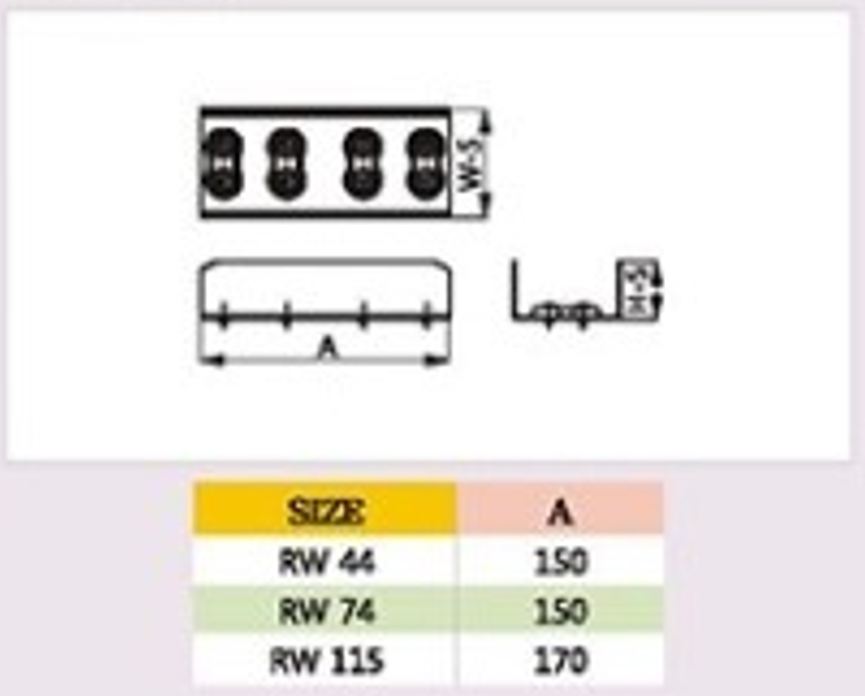

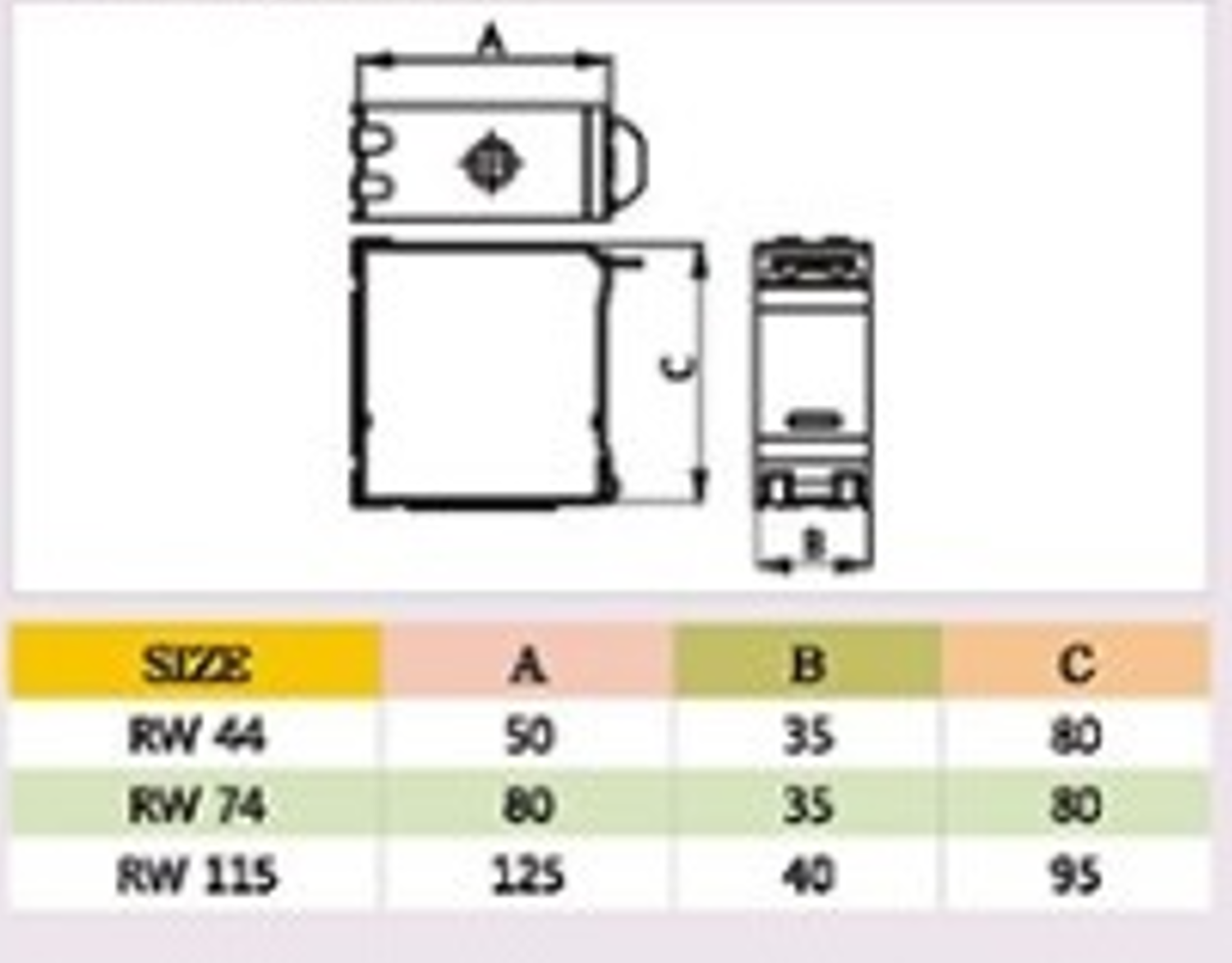

· 레이스웨이 조이너 (Joiner)



Body의 연결금구이며, 제품의 외관을

내부 볼트조임 방식

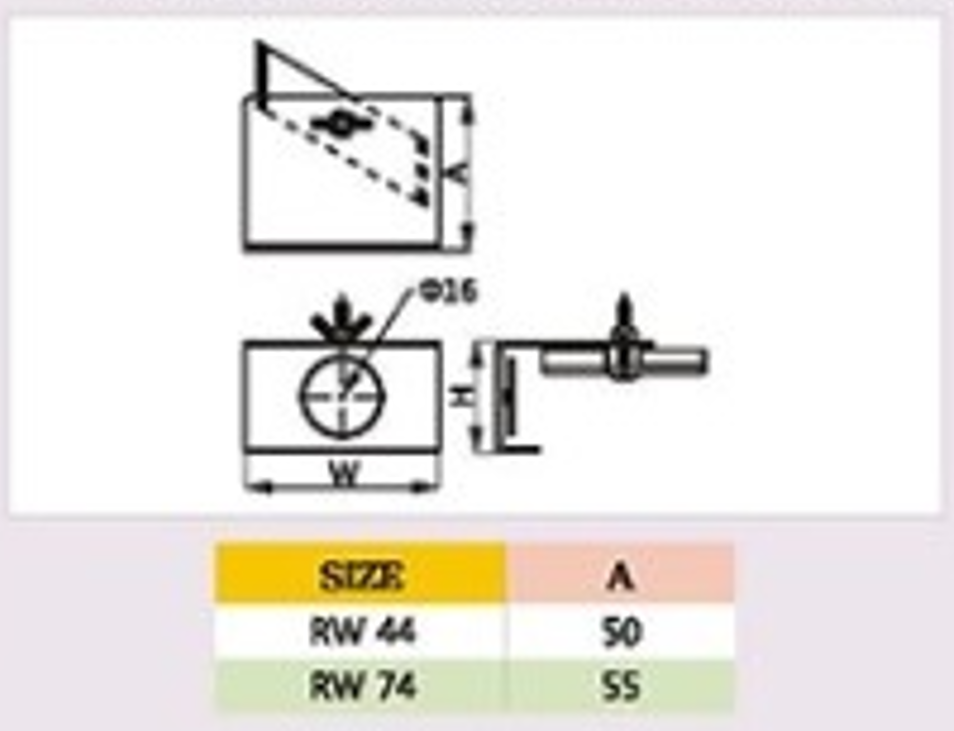

· 레이스웨이 엔드캡 (for RW44, RW74)



Body끝단부에 사용하며, 절곡 부분에

End Cap 날개 부분을 걸어놓은 상태에서

나비볼트를 조임

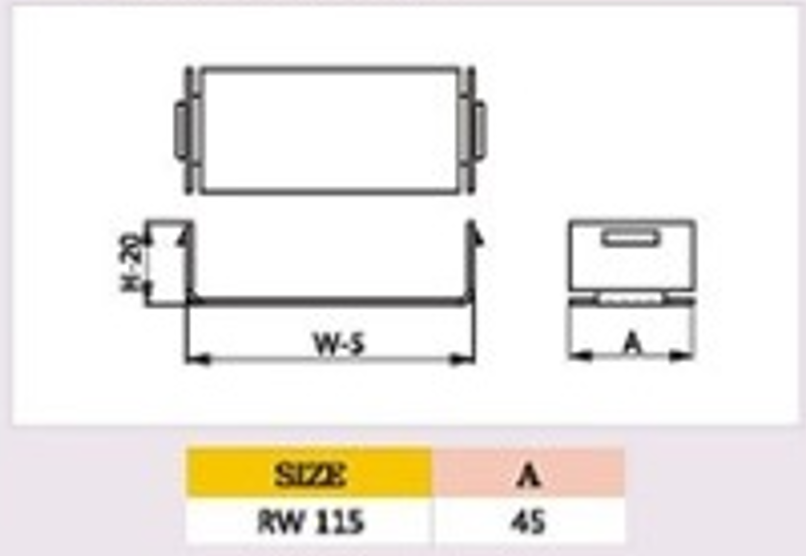

· 레이스웨이 엔드캡 (for RW115)



RW 115용으로 Tension 작용으로 인해

밀어 넣기만 하면 체결되는 방식



· 레이스웨이 기구용 금구



Body바닥에 형광등을 설치하는 경우 사용하는 것으로

형광등을 편리하게 설치하기 위한 기능과

형광등 인입 시 전선을 보호하는 기능도 있음.

Material : Diecasting or P.V.C

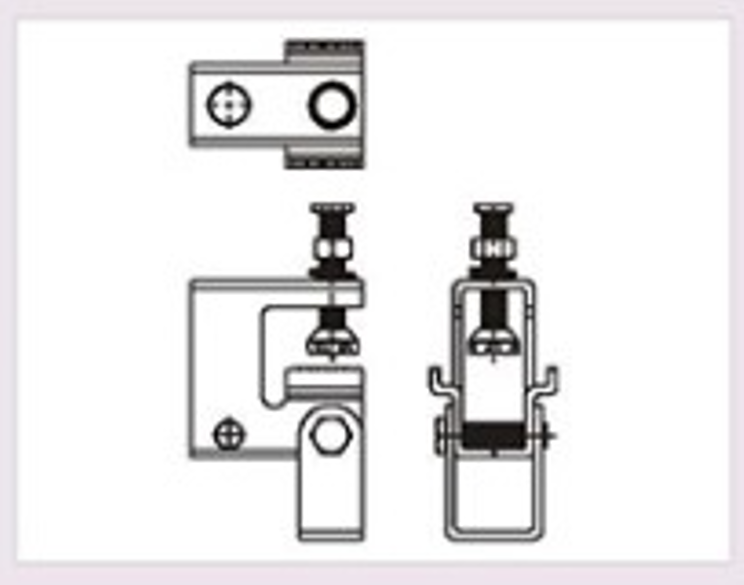

· 레이스웨이 "A" 행거



천정에 고정된 전산볼트에 걸어 제품을

지지하는 금구이며, Hanger의 개폐는

상부와 옆면이 열리는  Side Open 방식임



· 레이스웨이 "C" 행거



A-TYPE



B-TYPE

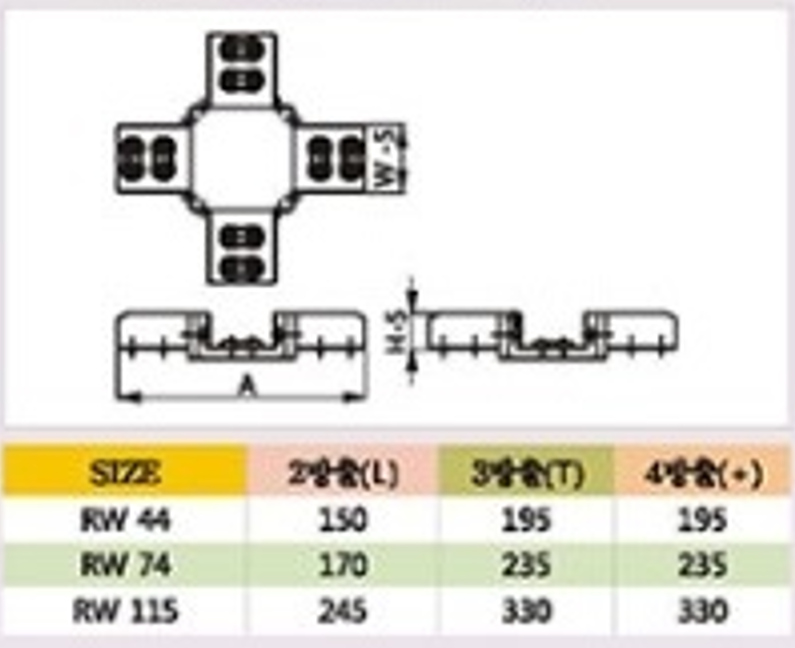

· 레이스웨이 정션박스 (Junction Box(+))



수평상태에서 분기할 모양에 따라 선택하여 사용

*종류 : 2 방출, 3 방출(T), 4 방출(+)

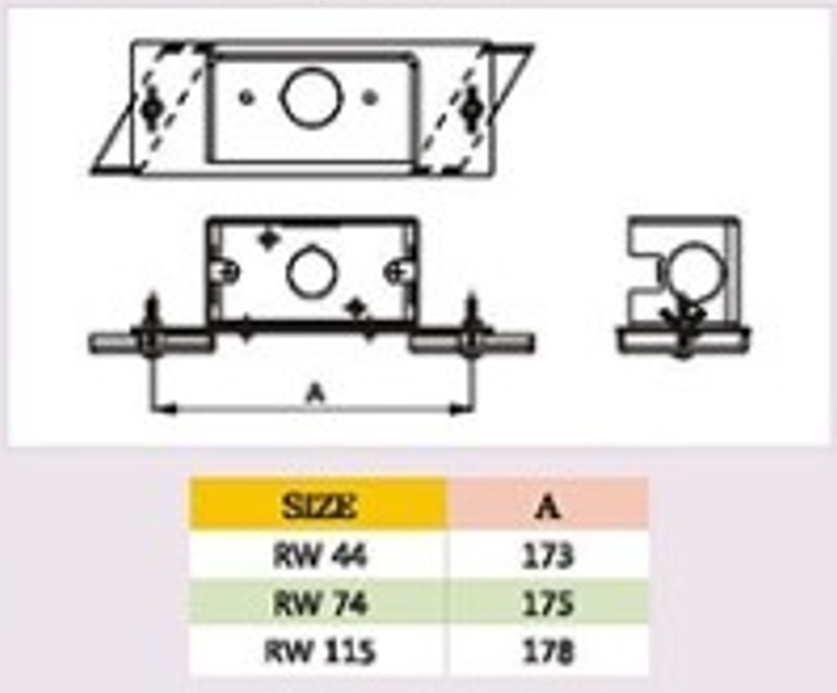

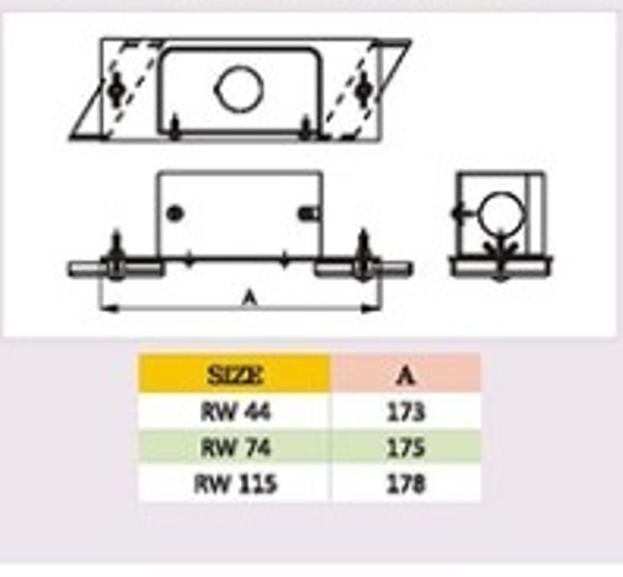

· 레이스웨이 조인트박스



전선의 중간접속, 분기, 외부와의

연결통이 필요할 때와

장차 예상되는 Outlet 등을 위해 사용

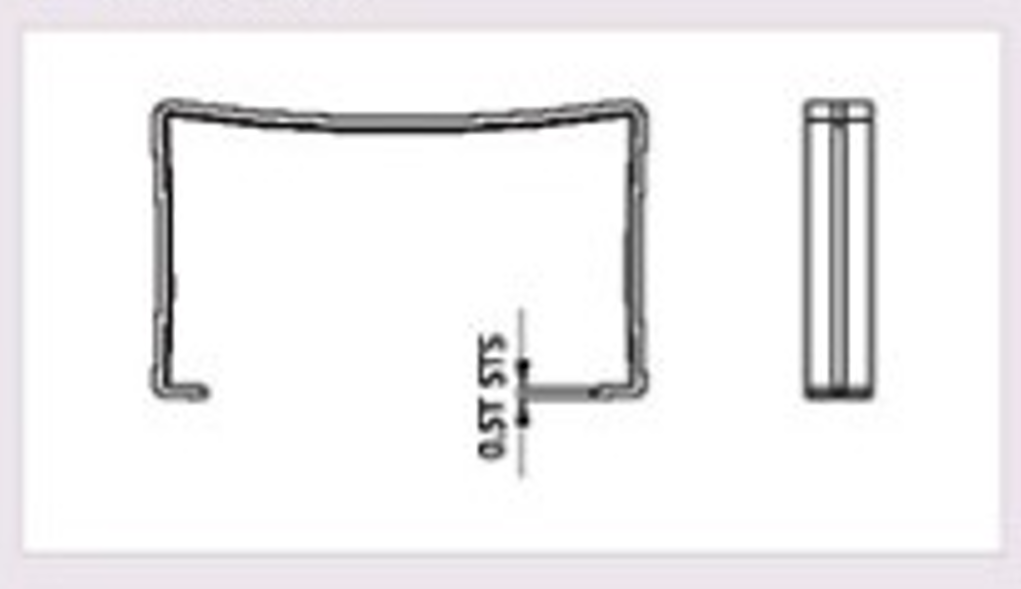

· 레이스웨이 커버밴드



Cover를  Body에 고정시키는 금구.

Material : STS



· 레이스웨이 Receptacle Box



콘센트, 전화용 Outlet, 정보, 통신용 Outlet을

설치하기 위해 사용되는 금구

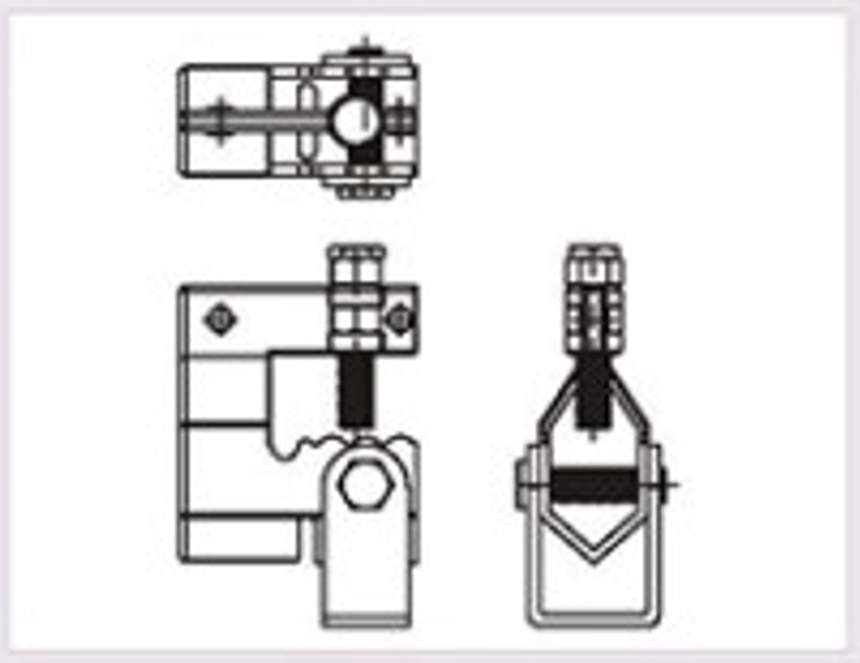

건축물이 H-Beam이나 Angle로만 되어있는 건축물은

천정에 Hanger용 전산볼트의 고정이 불가능함

이 경우 H-Beam에 금구를 걸어 사용함.

또한 전산볼트의 길이가 길어질 경우 제품이

전체적으로 전, 후, 좌, 우로 흔들릴 수 있는데

이 경우에는 금구의 하부방향성 길이를

90도 각으로 교체 설치하면 됨

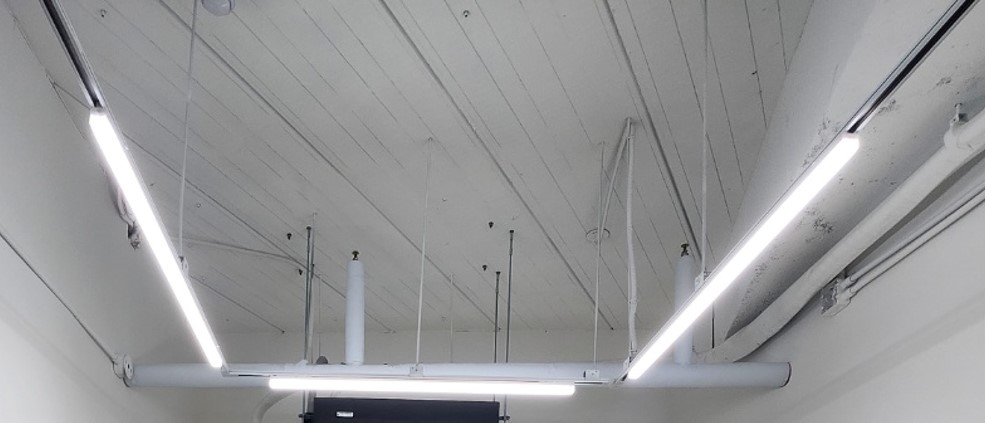

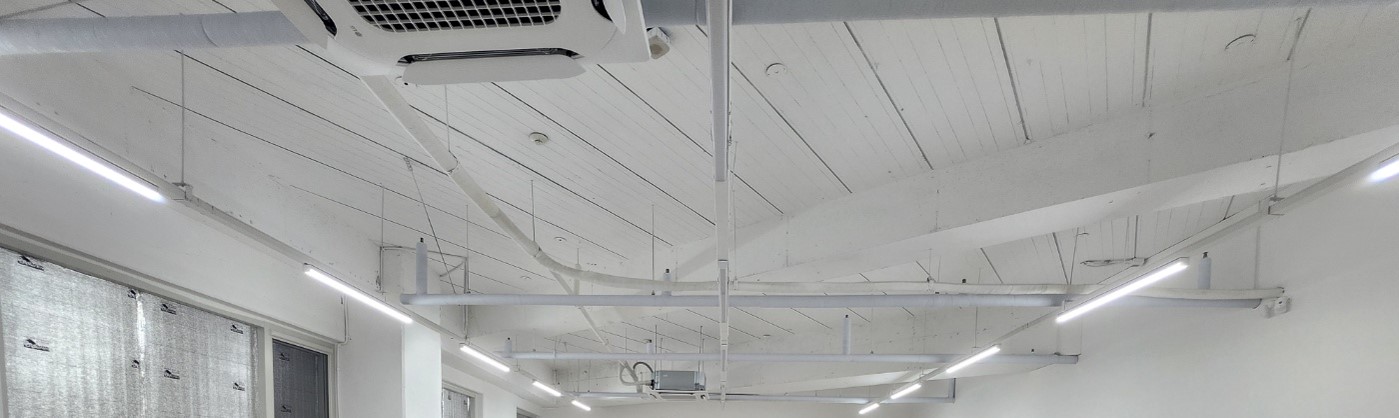

▒ 시공사례
