연질형 복합 방수 공법에 대해서 알아보자![Acrofix Pro System]

연질형 복합 방수 공법 [ Acrofix Pro System ]





출처: 케이엘건설(주)





▒ 개요



기존 복합방수 기술은

시트 간 접합부의 고질적인 문제로

파단 시 누수경로가 되고, 복원되지 않아

누수사고의 큰 요인이었으나 본 신기술은

시트 간 접합부에 수팽창성 우레탄 씰재를

보강함으로써 접합부 손상 시 복원성 차수기능을

발휘하고, 시트표층부 마이크로 메쉬처리로

도막과 시트표층 부간 일체화를 극대화시키는

전면밀착형 복합방수공법





▒ 특성



· 수팽창성 우레탄 씰재로 시트접합부 파단 시

복원성 차수기능

·  시트 표층부 마이크로메쉬기술로

도막과 시트층 일체성 강화

·  누수전이가 없는 전면밀착식 비노출 복합방수기술

·  방수/방근 복합기능으로 경제성 및 시공연속성 우수

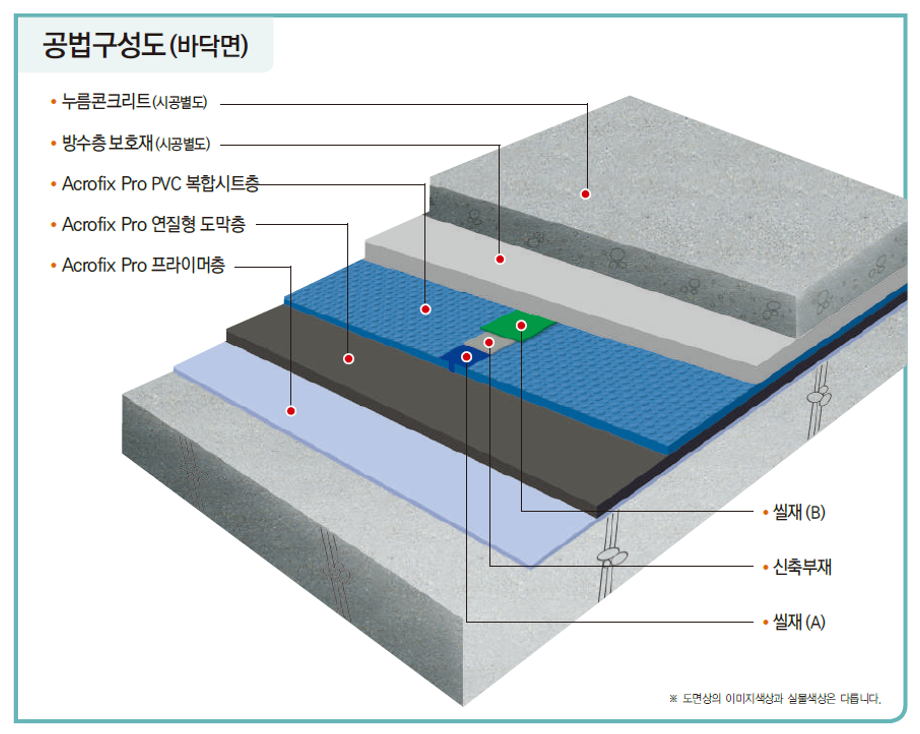

▒ 구성



수팽창성 차수기능을 갖는 연질형 폴리우레탄을

이용한 전면밀착 비노출 복합방수공법

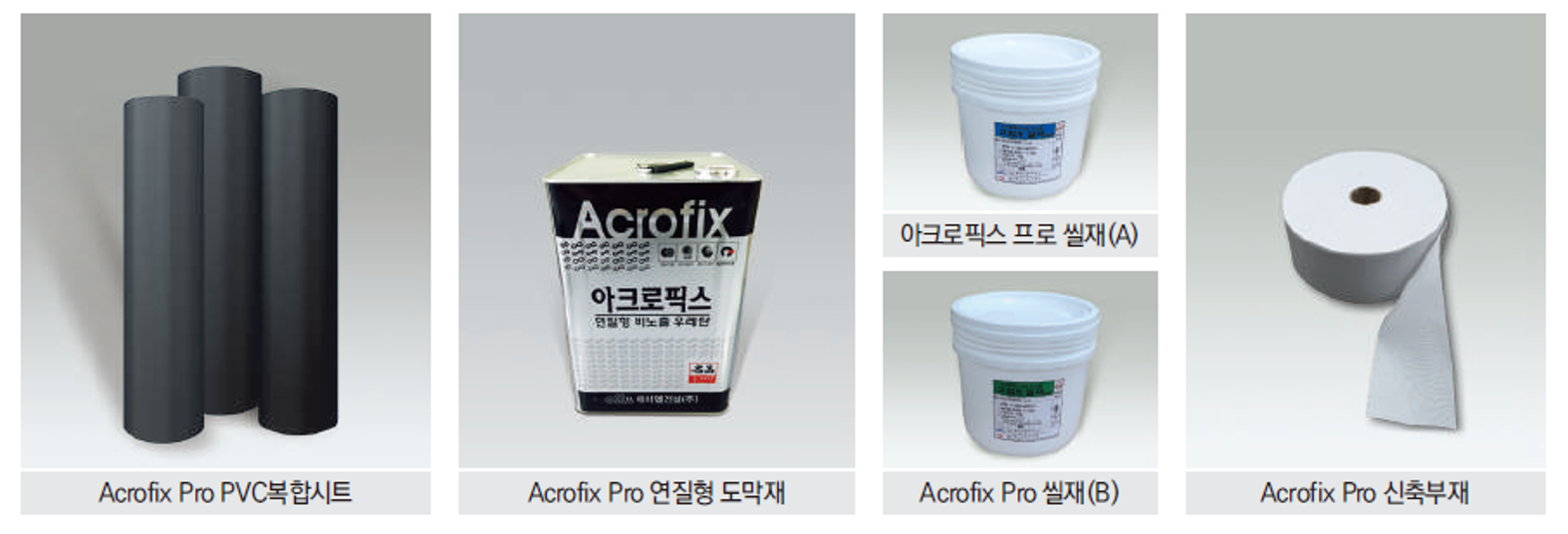

▒ 재료물성



· 아크로픽스 프로 연질형 도막재



연질형 도막방수재의 물성은 도장성이 우수한

불소변성우레탄재료로서 싸이클로헥실디이소시아

네크말단프리 폴리머 57.1~ 75.0 중량부와

2-에탄올 7.4~ 14.4 중량부, 비스헥사풀로로프로판

10~14.3 중량부 등 기타 물질을 첨가 교반 반응한 후

여기에 특수 하이드로카본 0.3~1.1 중량부,

폴리옥시에틸렌시닉 0.3~1.1 중량부 및 안료

1.7~3.6 중량부 등 다수의 물질을 첨가시켜 제조된

아크로픽스도막재로서 바탕면에 대해 유연성과

내마모성, 내후성 및 물리적 ·기계적 강도의 우수한

성능을 지닌 도막방수재이다.



· 아크로픽스 프로 PVC 복합시트



PVC복합시트재는 폴리비닐클로라이드를 중심재로

하부는 조직이 치밀하고 리들펀칭된 폴리에스터

단섬유층으로 이루어졌고, PET 수지용액 100 중량부에

2.2 - 디브로모 -3- 니트릴 로프로피온아미드 70~90 중량부,

1.4 - 비스 - 2 - 부텐 50~70 중량부 등 다수의 물질을

첨가시켜 제조하고, 그 표면에는 동일한 형상을 가지는

마이크로 메쉬 구조로 형성되어 접합부 일체성을

증대시키며 시트 양단부는 두 개의 가이드라인 표시로

보강시공성을 높이고 하부의 도막층과 서로 함침 되거나

붙임형태로 설계· 제조된  PVC 방수· 방근 복합시트재이다.



· 아크로픽스 프로 씰재(A· B)



씰재(A)는 수팽창기능을 갖는 조성물로서

우레탄수지와 고흡수성 수지 10~20㎛, 흡습제,

사슬연장제 등의 첨가물을 다수 혼합시킨 물질이며,

씰재(B)는 노출용 도막재로 부착성과 보강성이

뛰어난 물질로서 외부충격으로부터 접합부를

보호하도록 제조한 조성물이다.



· 아크로픽스 프로 신축부재



시트접합부 신축부재는 신축성 및 스판기능이 우수한

혼방섬유시트와 폴리에스테르를 결합시킨

보강용 신축부재로서, 시트접합부의 구조적

신축· 팽창에 대응하도록 특수 제조된 고탄성

신축부재이다.

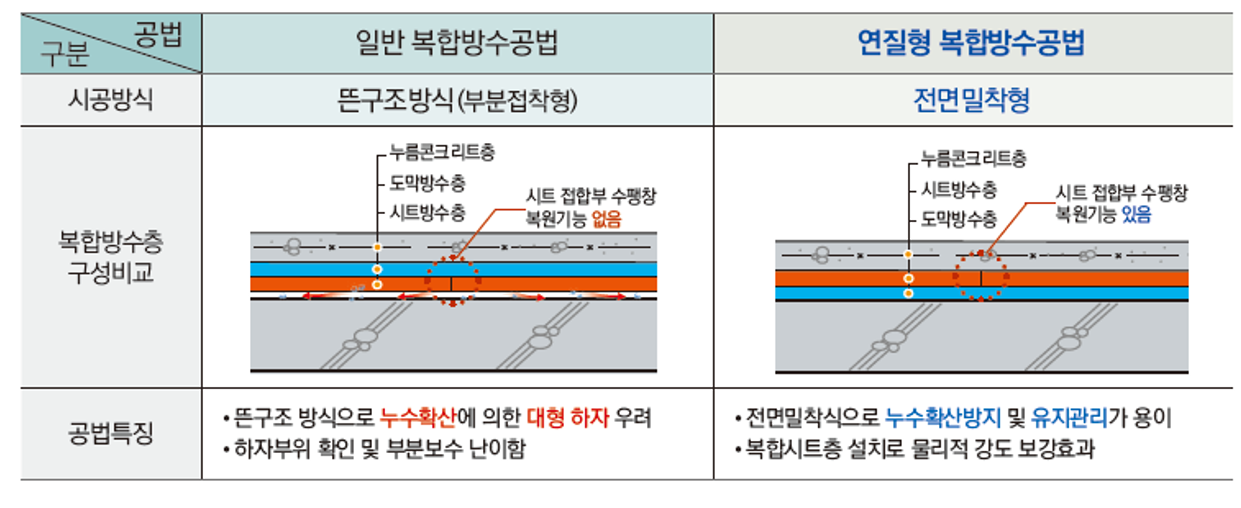

▒ 일반 복합방수와 연질형 복합방수 시공방식 비교

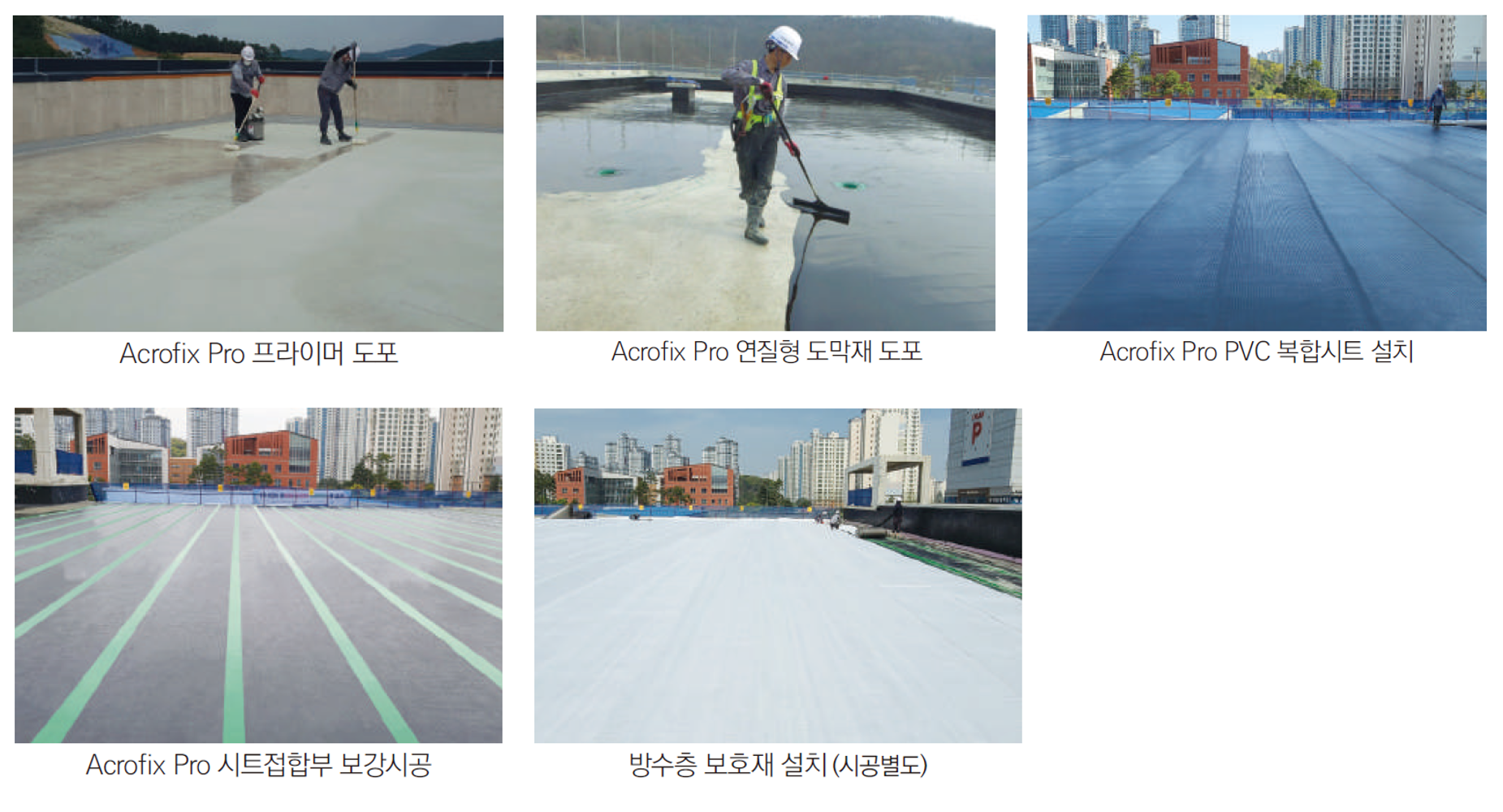

▒ 시공방법



1. 바탕정리



· 바닥면은 쇠흙손마감 또는 기계미장으로 한다.

·  바탕면은 충분히 건조하고 취약부위는 사전 보강한다.

·  코너부위는 우레탄 씰란트 또는 삼각형태로

면 잡기를 한다.



2. 아크로픽스 프로 프라이머 도포



·  건조된 상태에서 0.3kg/㎡ 를 로라, 붓

등으로 골고루 도포한다.



3. 아크로픽스 프로



· 연질형 도막재는 주재와 경화제를

1:3 비율로 혼합한다

·  연질형 도막재 혼합은 둥근 용기에 넣고

약 3~5분 정도 전동믹서기로 상하,

좌우 충분히 혼합한다.

·  바닥부위는 연질형 도막재를 고무헤라 등으로

1.8kg/㎡ 를 1차 도포하고, 경화 후에

도막재 0.6kg/㎡를 2차 도포한다.

·  수직부위는 수직용 씰재(B) 1.5kg/㎡ 를

고무헤라, 쇠흙손, 붓 등으로 도포한다.









4. 아크로픽스



·  PVC 방수 ·방근 복합시트는 바닥면에 한해

설치하며 시트 접합부는 맞댐 이음으로

약 3~5mm 정도 이격시켜 설치하고,

파라펫이나 돌출부위는 끝단부에서

약 30~40mm 이격 설치한다.



·  PVC 방수 ·방근 복합시트 설치는

연질형 도막재 0.6kg/㎡를 2차 도포하면서

경화 전에 시트재를 붙임형태로 시공한다.



5. 아크로픽스



·  시트 맞댐 연결부위는 스팽창 씰재(A) 0.18kg/㎡를

1차 도포하고, 경화 전에 신축부재를 부착시킨다.

·  2차 보강은 씰재(B) 0.13kg/㎡를 덧보강 마감한다.



6. 보호층



·  방수층 시공이 완료되면 보호층 시공을 곧바로 한다.

·  벽체부위는 방수보호판 또는 0.5B 쌓기로 보호한다.

·  파라펫 단부에는 반드시 연질 완충재 T=20mm

이상을 설치한다.
