석재 건식 공법 (앵커 화스너)에 대해서 알아보자!







건식 공법



시멘트, 모래, 물 등을 사용하지 않고 쉽게 부식되지 않는

철재 앵글(STS 304)을 이용하여 시공。

건식공법은 돌의 색상을 영구 보존할 수 있고,

지진이나 충격방지에 좋고, 보수공사가 용이

공법상 최저 25mm 이상의 석재가 적합。







건식공법 종류



· 앙카 건식



콘크리트 벽면에 앙카 볼트(Set, or Pac Anchor)를

심어 화스너(앵글, 조정판), Under Cut을 이용하여

시공하는 방법으로 건축물 외부, 내부 벽면 시공에 적용



· 트러스 건식



석재를 시공 할 면이나 빈 공간 등에 철재 구조물을

설치하여 시공하는 방법으로 중, 대형 건축물과

실내공간, 건물 개보수 공사 등에 적용



· 건식 시공 시 부자재



앵글, 조정 판, 앙카 세트, 근각 볼트, 고정 핀,

와셔, 너트, 스프링 와셔, 심패드 등

건식시공은 정확한 구조계산에 의해 시공한다



· 건식 마감거리



외단열재를 포함하여 요철부위 제일 많이 돌출된 곳을

기준하여 100mm(석공사 표준화)을 기준으로 시공。

마감거리가 클때 (100mm以上)는 보강 철물을 사용해

시공하거나 트러스(철재 구조물)를 사용, 시공



· 줄눈



줄눈은 석재와 석재 사이(틈)를 말하며 건식에서는

6mm를 기준으로 하며 건식줄눈은 줄눈 사이에

백업재를 삽입하고 실링제로 처리



· (외) 단열재 선부착 앵커설치 경우



단열 홈파기 절대금지, Pac Anchor (단,

부득이한 경우 원통형 앙커볼트)만 사용, 시공

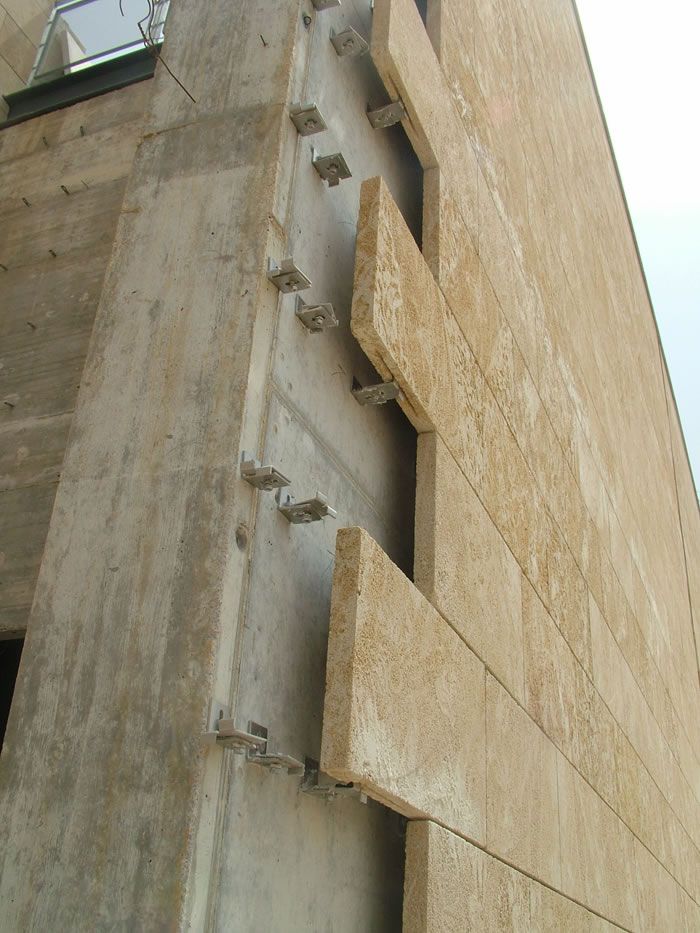

앙카 건식

트러스 건식

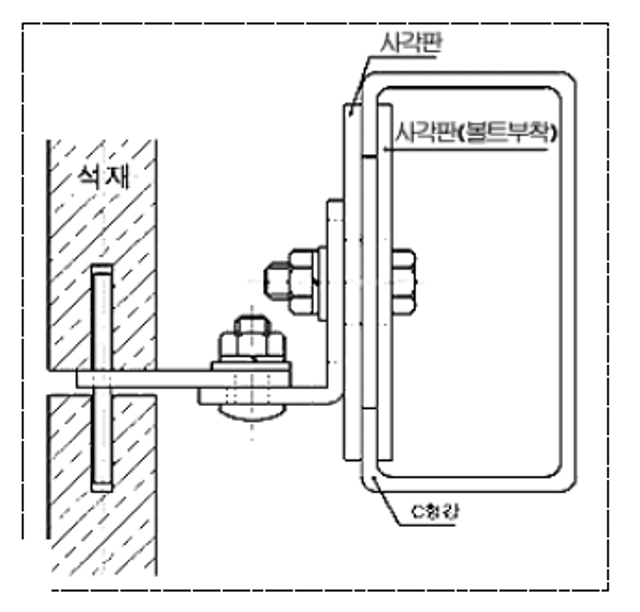

(1) 강재 트러스 공법



H: 중고층 ▷ 대부분 외부용, 모든 석종가능 ▷ 구조재



· 용접 : 온둘레 용접

·  ST'ㅁ : 구조계산하여 부재 결정

·  외단열부 : 단열손실 없도록 ST'ㅁ는 홈파기하고

단열보강 또는 단열바 적용

·  앙커: 셋앙커방식

·  화스너 : 적층/ 누적하중에 대하여 해당위치

Line에서 Double Pac 앙커 적용

- Pin 사용 시 완충용 가스켓 Type 적용

·  대형석재 : 옆면에 고정핀지지

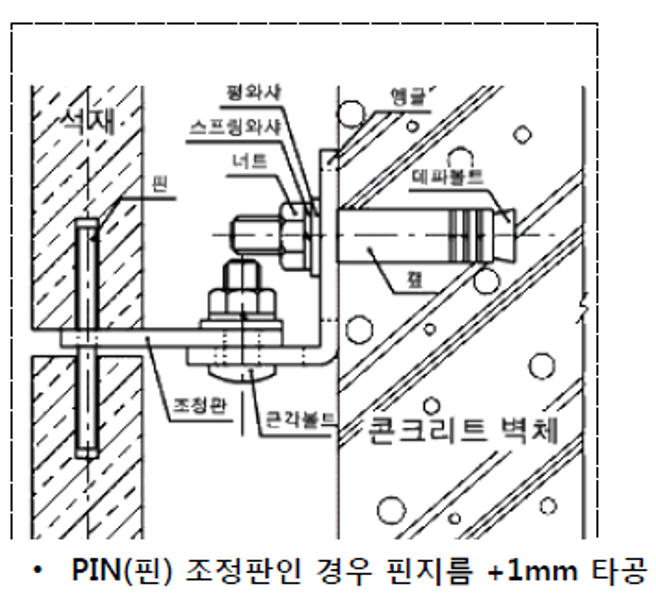

(2) 앙카 화스너공법



H: 중고층 ▷ 대부분 외부용, 모든 석종가능 ▷ 구조재



·  구조바탕 : Con'c, PC

·  마감두께 : 석재최소 30+공간 50~100=80~130mm

·  줄눈 6~8mm, 석재두께 : 30mm~

·  부속자재 : Dowel Pin, 조정판, STS304 화스너



(3) Under Cut 공법



벽/ 천장 ▷ 내외부, 대리석: 비추천 ▷ 석재 고강도 필요



·  구조바탕 : Con'c

·  마감두께 : 석재두께 + 공간 80~150=110~180mm

·  줄눈 6mm, 석재두께 : 30mm 이상

·  부속자재 : 화스너, Installed Anchor

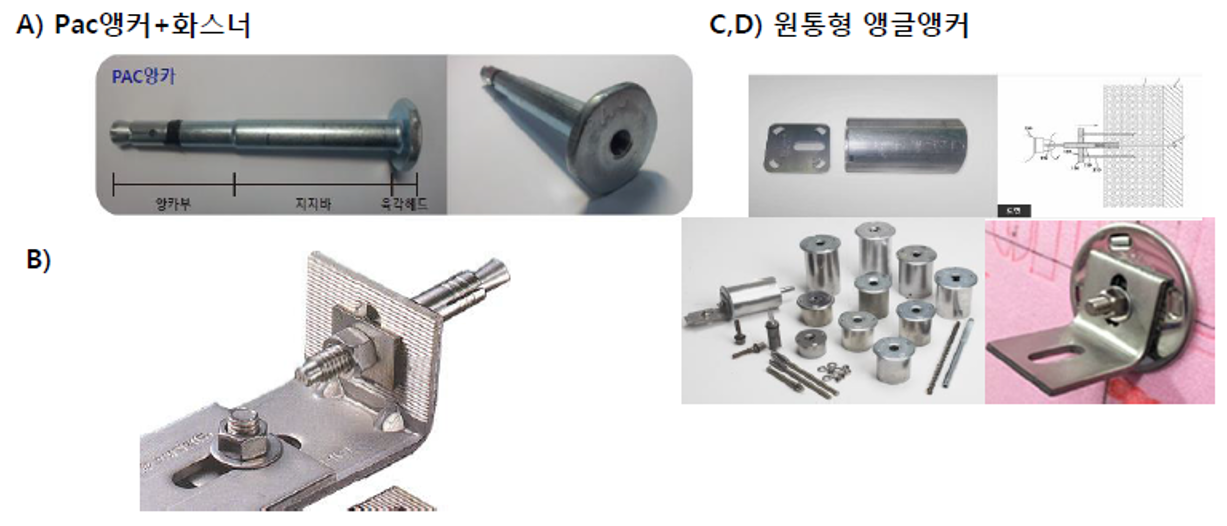

* 화스너 & Anchor 사용기준

구 분	No	제 품 명	위 치	길 이	적 용 성
각종 화스너/ 앵커	A	팩앵커 (PAC)	일반/ 외단열부	100 ~ 190	가능
	B	화스너	일반	100 ~ 150	가능
	C	원통형 앵글	외단열부	J - 100 ~ 190	120 이상금지
	D	원통형 앵글	외단열부	J - 100 ~ 190	120 이상금지

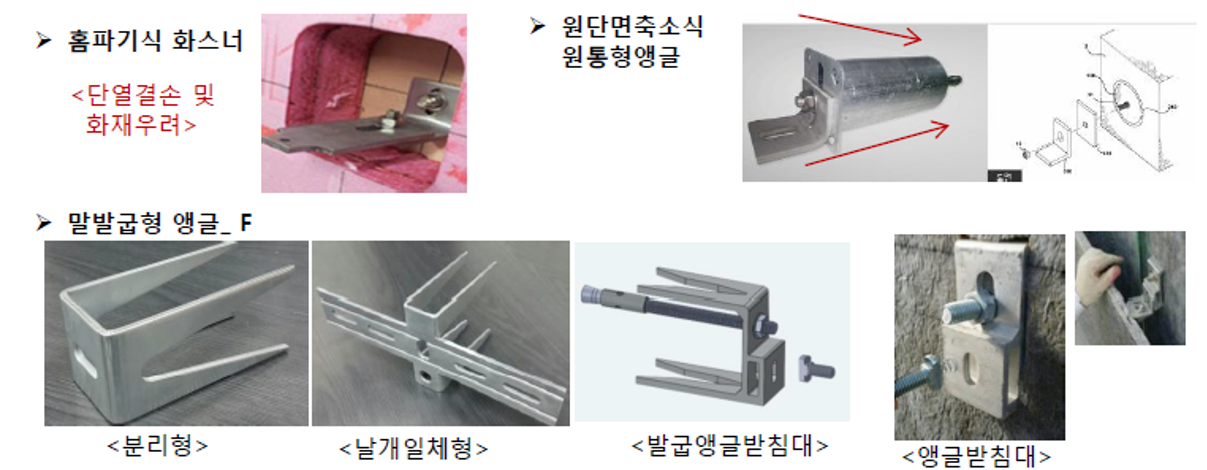

	E	각종 화스너	외단열부	단열홈파기	사용금지
	F	말발굽형 (4귀)	외단열부	100 ~ 190	사용금지
