캐드 리습(LISP)이란? 사용방법에 대해서 알아보자!









캐드를 사용하는 사람이라면

한 번쯤은 들어봤을 리습!



잘 쓰는 사람들은 리습 활용도가 높지만

또 안쓰는 사람들은 아예 안 쓰는 사람도 많다.



몰라도 캐드하는데 별 문제 될 건 없지만

한번 사용해보면 작업능률을 높여주니

계속 사용할 수 밖에 없을 것이다.



이쯤에서 리습에 대해서 알아보자면,



LISP이란



List Processing의 줄임말로

오토캐드의 사용자 언어로 사용되며

리습 파일을 불러 바로 사용할 수 있어

간단한 사용자 명령 및 프로그램이다.





리습하는 방법

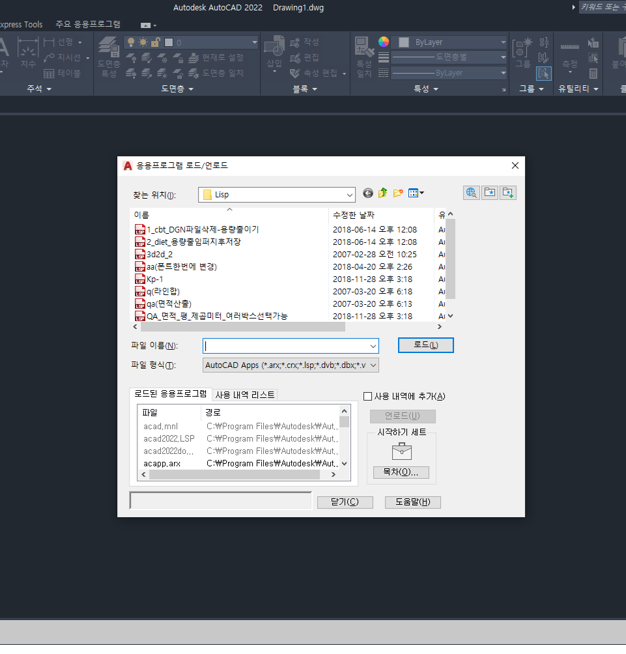

명령어 창에 AP(APPLOAD) 단축키를 입력하면







창이 하나 뜬다.

여기서 만약에 리습 파일이 없다면

리습 파일이 있는 경로로 지정해주어야 한다는 점!

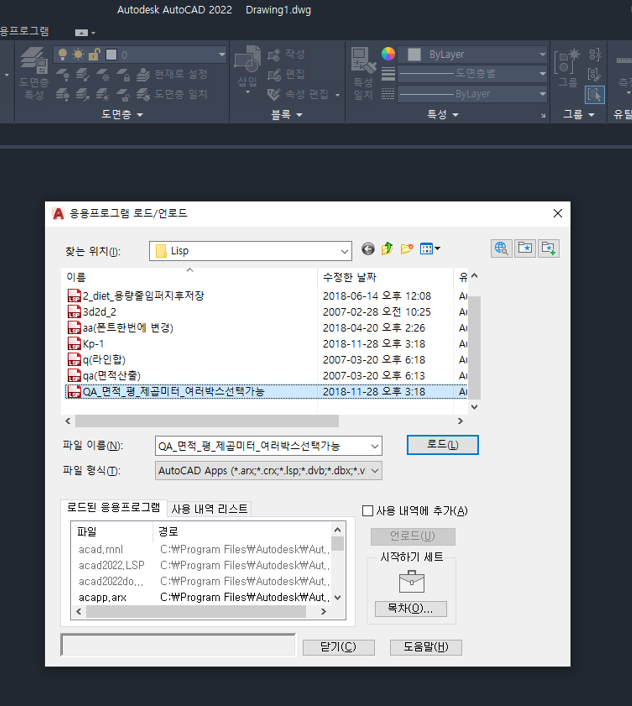

그리고 리습 하고 싶은 파일을 클릭~

로드를 클릭하면 된다.

하나만 골라도 되고 시프트키로

전체를 선택할 수도 있다.

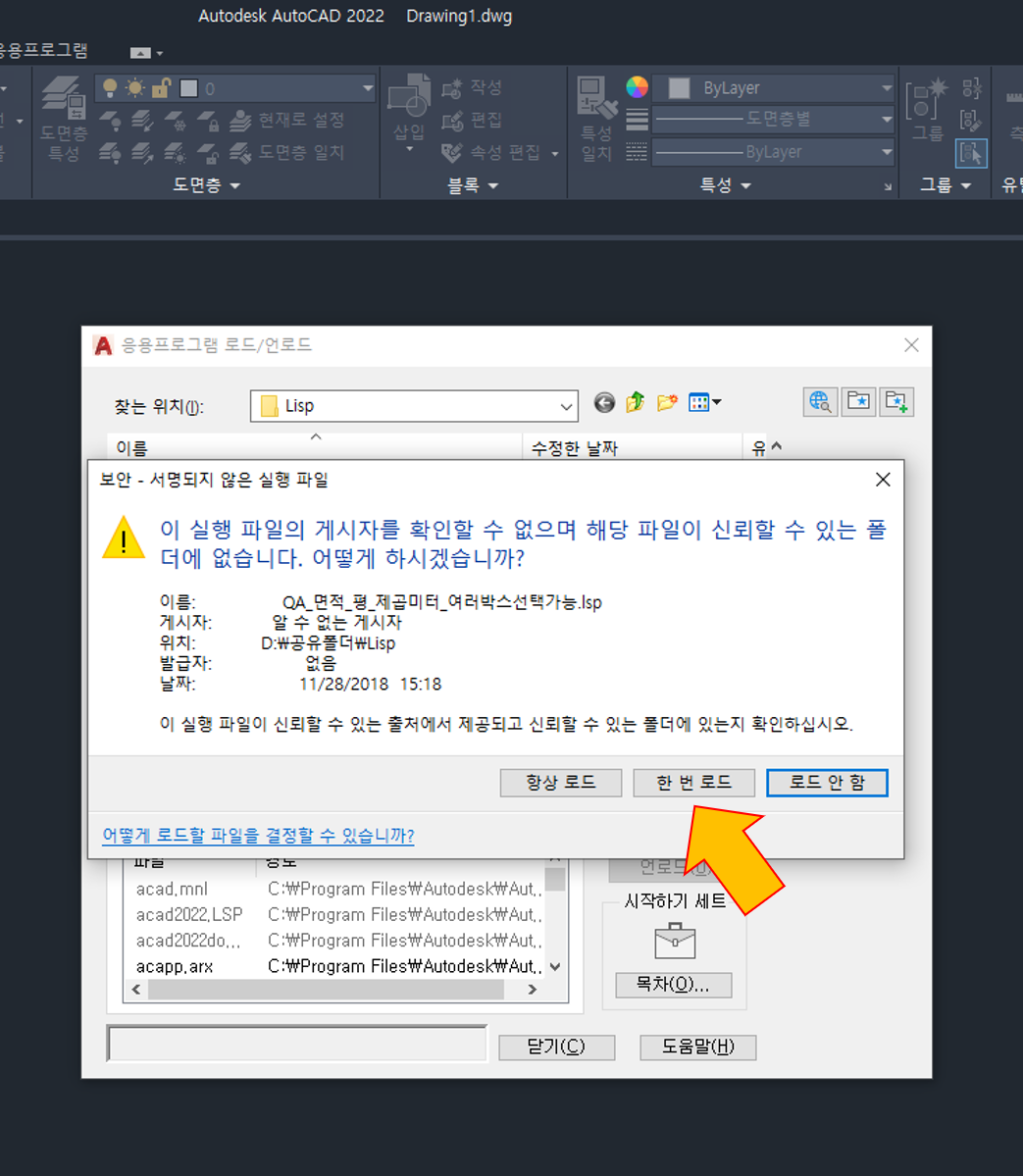

로드를 클릭하면 창이하나 더 뜨는데..

항상 로드를 클릭해도 되고

한번 로드를 클릭해도 상관없다!

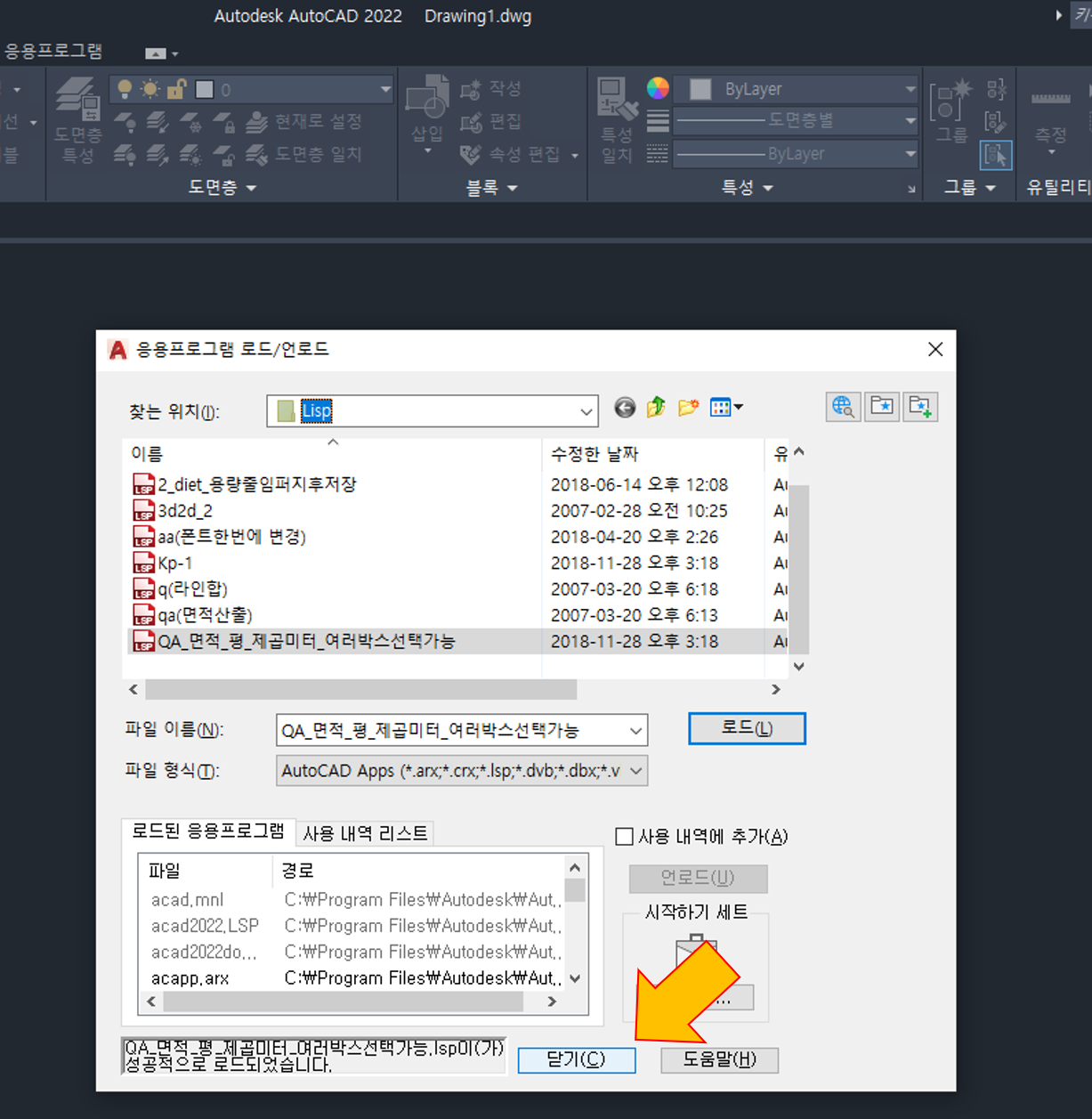

그리고 닫기를 누르면 끝!

잘 불러와졌는지 확인하기 위해서

네모 박스를 그려 확인을 해보자







리습 파일에 있던 단축어 QA를 명령어 창에

입력하면 객체를 선택하라고 나온다.



그럼 네모 박스를 클릭!

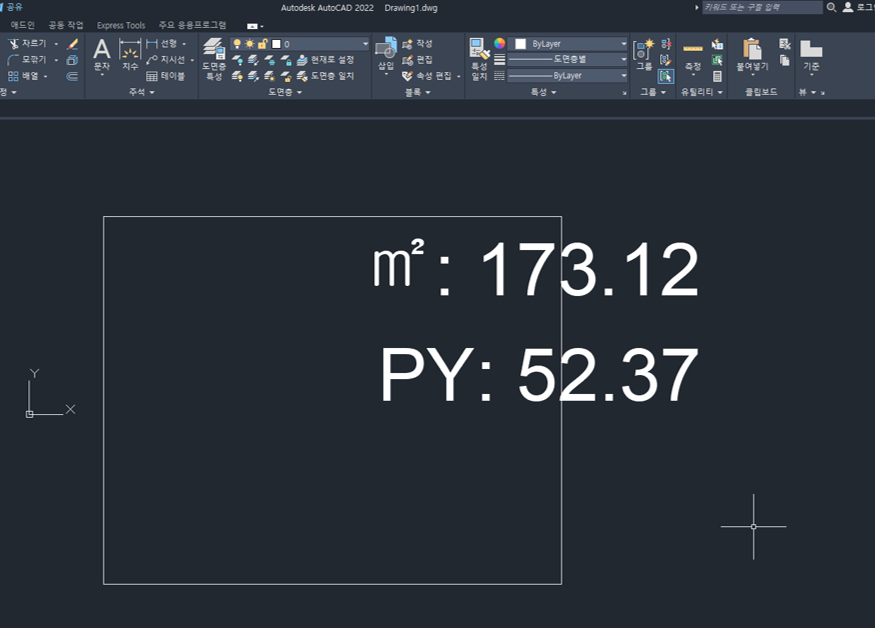

그리고 엔터 치면 바로 헤베랑 평수가 나온다는 점!







리습을 안 했다면,

PR(PROPERTIES) 창을 열고

네모를 클릭하고

형상에 있는 면적을 확인하고

다시 헤베를 계산기로 두드려가며

평수로 바꿔줘야 하는 번거로운 작업을 거쳐야 한다;



리습으로 젤 활용도가 높은 면적 구하는 리습을

연습으로 해보았다.

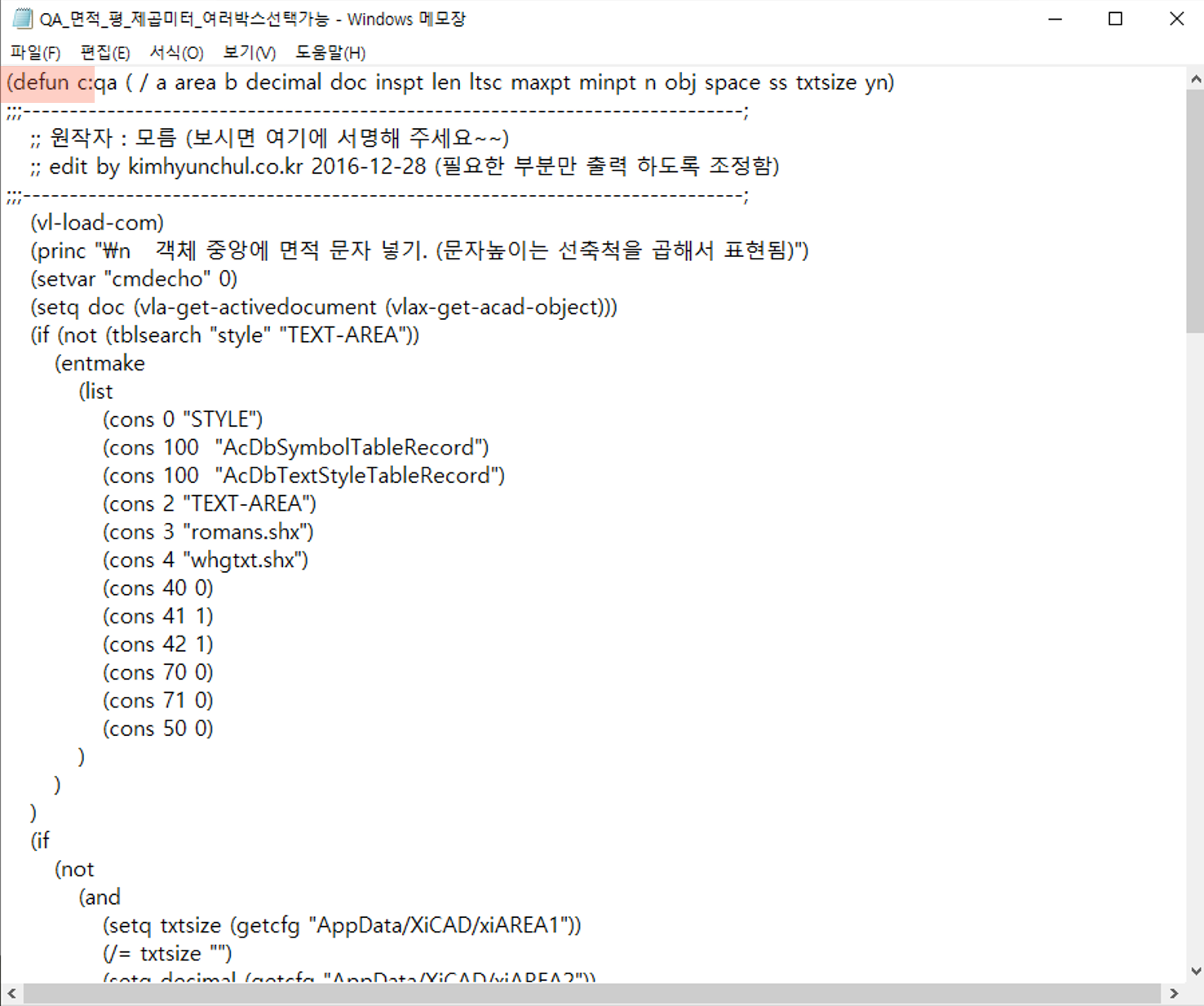

아 그리고 리습 단축키를 확인하는 방법은

리습 파일을 우클릭해 연결 프로그램으로

들어가서 메모장을 선택하면







요렇게 창에 뭔가가 나온다.

맨 윗줄에 defun c: 다음에 나오는 문자가

단축키가 된다!
