소방설비 중 스프링클러 설비에 대해서 알아보자!







스프링클러 설비란



화재 발생 시 이상고온을 감지하여

자동적으로 소화수를 분사하는 소화설비이다.



수리학적으로 설계된 배관과 헤드,

유수 검지장치 등으로 구성되어 있고

화재 시 헤드의 감열 부분 또는 다른 형태의

화재감지장치가 작동되면 배관 내의 압력수 또는

압축공기가 방출되어 배관내의 압력을 저하시킴으로써

유수 검지장치가 작동되고,

이어서 가압송수장치가 작동하여

헤드로부터 물이 방수된다.



스프링클러설비는 소화효과가 뛰어나

자동식 소화설비로 가장 많이 사용되고 있다.



설비 형태에 따라 습식, 건식, 준비 작동식,

일제 살수식으로 구분된다.



국내 일반 건물의 경우 소방법에 의해

반경 2.3m 이내에 20분간 살수 가능한

소화 수원을 확보하도록 하고 있으며,

보의 깊이에 따라 스프링클러의 개수 및

설치 위치가 달라지기도 한다.





---



용어 정의



· 건식 스프링클러설비 (Dry Pipe Sprinkler System)



가압 송수 장치에서 건식 밸브 1차 측까지

배관 내에 항상 물이 가압되어 있고 2차 측에서

폐쇄형 헤드까지 압축공기 등으로 가압되어 있다.

화재로 인한 열로 폐쇄형 헤드가 개방되면 배관 내의

압력저하로 인하여 건식 밸브가 작동하게 되는 스프링클러설비



· 습식 스프링클러설비 (Wet Pipe Sprinkler System)



가압 송수 장치에서 폐쇄형 헤드까지 배관 내에

항상 물이 가압되어 있다가 화재로 인한 열로

폐쇄형 헤드가 개방되면 배관 내에 유수가 발생하여

습식 밸브가 작동하게 되는 스프링클러설비



· 일제 살수식 스프링클러설비(Deluge Sprinkler System)



개방형 스프링클러 헤드를 사용하며,

습식 밸브 2차 측에 일제 개방 밸브가 설치되어 있는 구조와

준비 작동식 스프링클러설비를 대용하는 구조가 있으며,

가압 송수 장치에서 일제 개방 밸브 1차 측까지 배관 내에

항상 물이 가압되어 있고 2차 측에서 개방형 헤드까지

대기압으로 있다가 화재 발생 시 감지장치의 작동 또는

수동 기동으로 일제 개방 밸브가 개방되어 물이

방수되는 스프링클러설비



· 신축배관



가지배관과 스프링클러 헤드를 연결하는

구부림이 용이하고 유연성을 가진 배관





헤드의 설치



· 헤드의 배치



- 살수가 방해되지 아니하도록 스프링클러 헤드로부터

반경 600m 이상의 공간을 보유할 것

다만, 벽과 스프링클러 헤드 간의 공간은

100m 이상으로 한다.



· 헤드와 그 부착면과의 거리는 300m 이하로 한다



· 배관 행가 및 조명기구 등 살수를 방해하는 것이 있는 경우에는

그로부터 아래에 설치하여 살수에 장애가 없도록 할 것.







헤드와 각 부분과의 최대 간격



- 옥내에 면한 각 부분으로부터 헤드까지 수평거리가 2.1m

이하가 되도록 하여야 한다.

다만, 내화구조는 2.3m 이하로 할 수 있다.



- 무대부, 특수가연물을 저장 또는 취급하는 곳에는

옥내에 면한 각 부분으로부터 헤드까지 수평거리가

1.7m 이하가 되도록 하여야 한다.



- 아파트에 있어서는 옥내에 면한 각 부분으로부터 헤드까지

수평거리가 3.2m 이하가 되도록 하여야 한다





스프링 쿨러 설비 설치대상 기준



- 연면적 5,000평방미터 이상 전층

- 11층 이상인 경우 전층

- 지하층, 4층 이상의 층으로 바닥면적 1,000평방미터 이상

- 락크식 창고 10m 이상으로 연면적 1,500평방미터 이상

- 숙박시설을 갖춘 청소년 시설이 600평방미터 이상

- 근생 3층 이하 바닥면적 6,000평방미터 이상 전층

- 근생 4층 이상 바닥면적 5,000평방미터 이상 전층

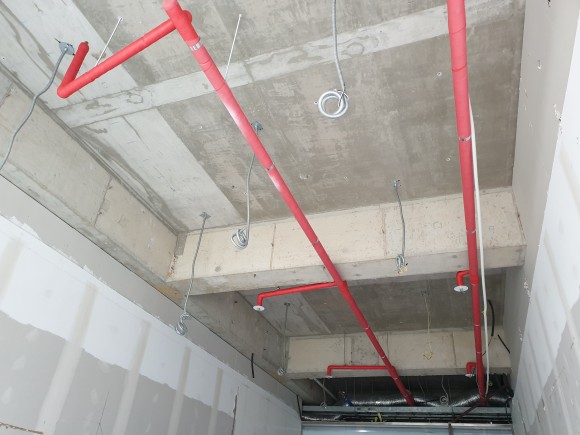

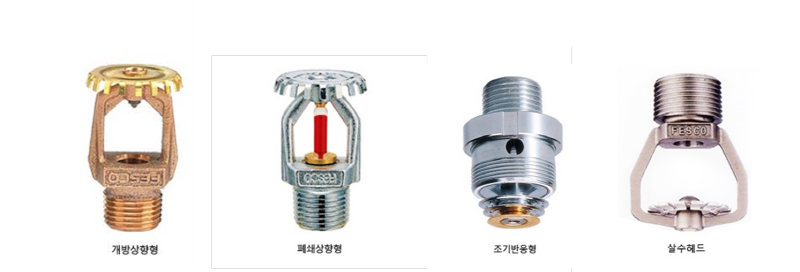

· 폐쇄형 스프링클러 헤드



정상상태에서 방수구를 막고 있는 감열체가

일정 온도에서 자동적으로 파괴 용해 또는 이탈됨으로써

방수구가 개방되는 헤드



· 개방형 스프링클러 헤드



감열체가 없이 방수구가 항상 열려있는 헤드
