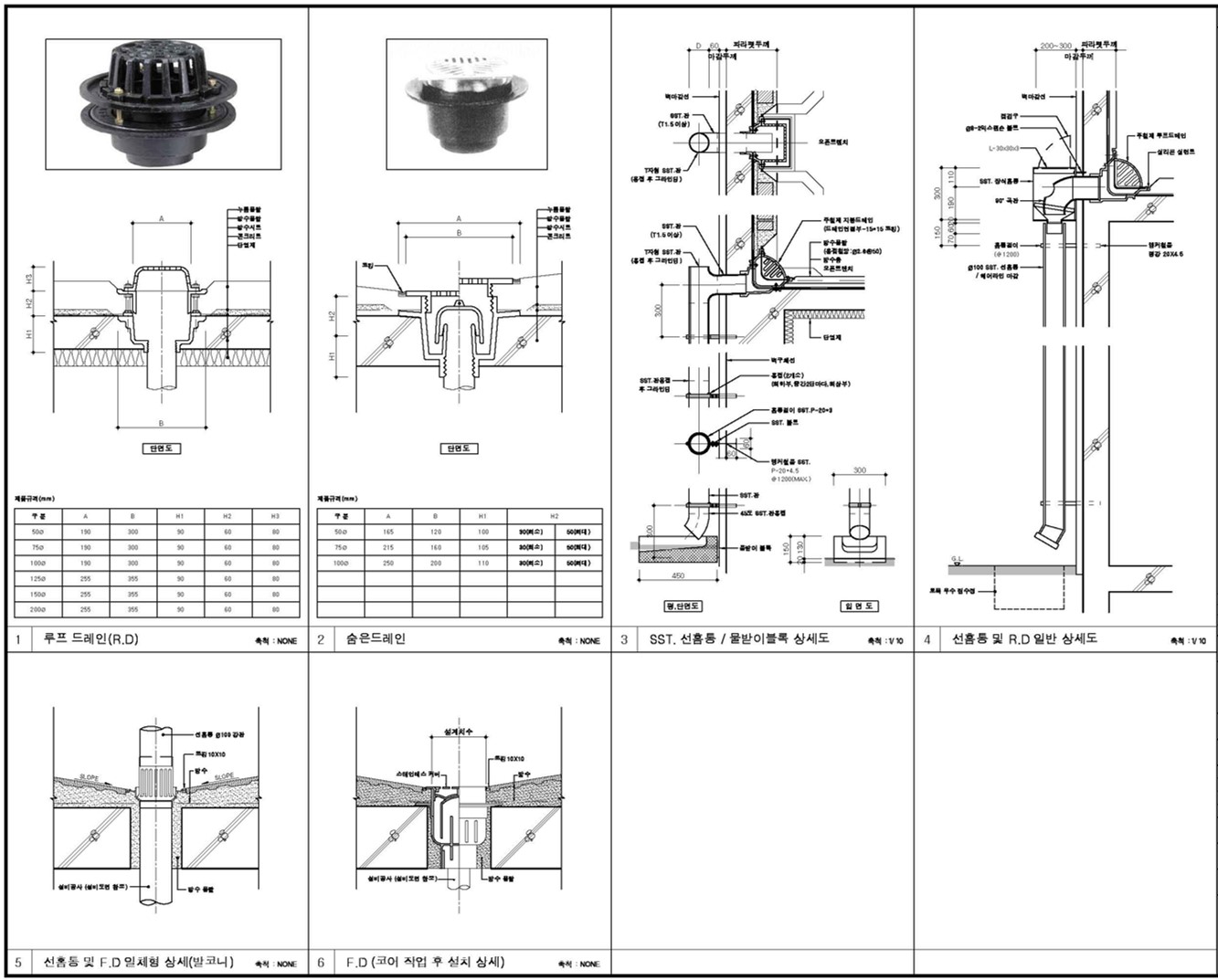

드레인에 대해서 알아보자! [ft. 드레인 상세도]

플로아드레인, 루프드레인











드레인이란



빗물, 오수 등을 배수하기 위해 바닥면이나 골의 배수구에 설치해서

배수관에 접속하는 부품



용도에 따라 발코니, 벽체형, pvc관용, 강관용 루프 등

그 종류가 다양하다.

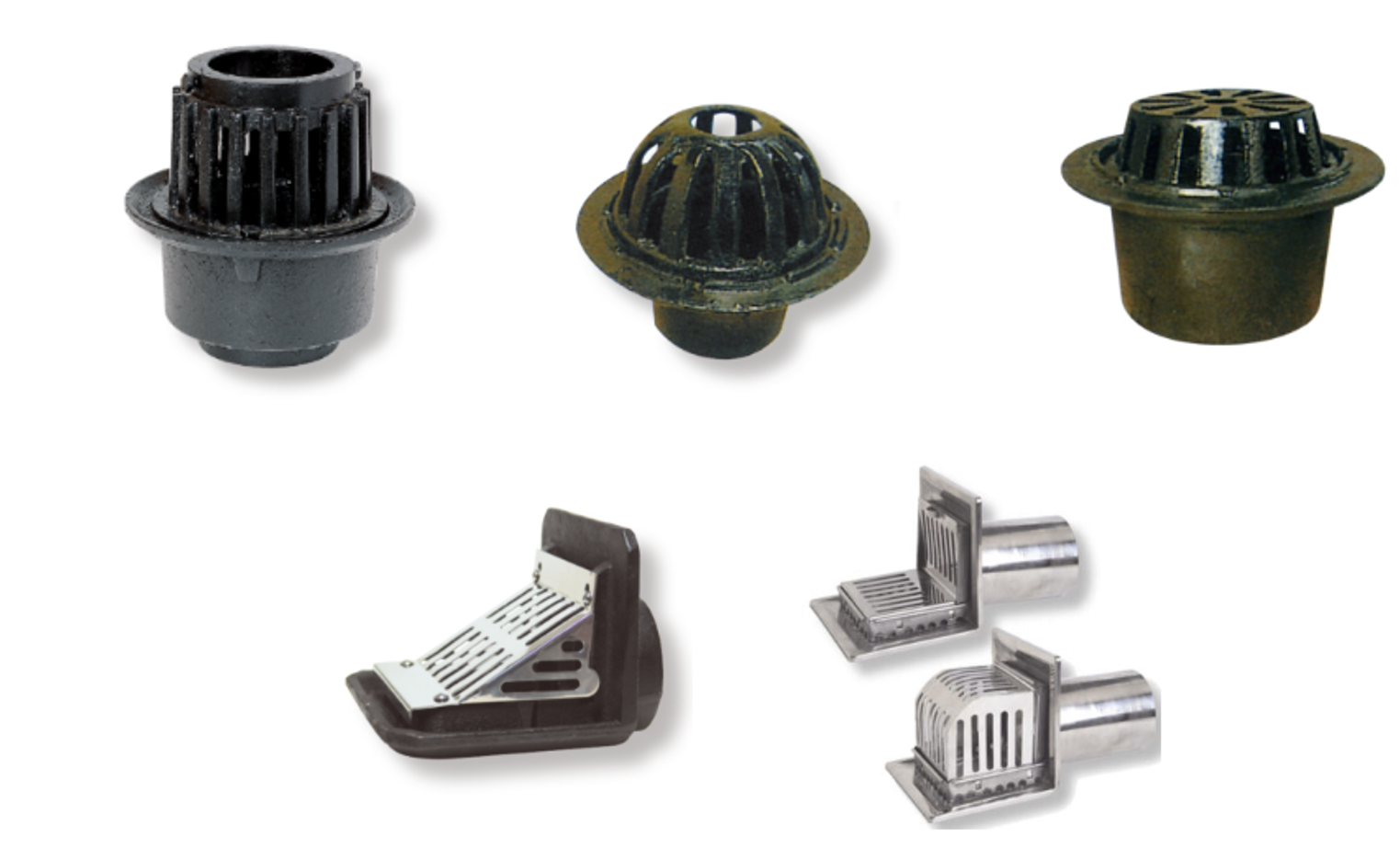

 루프드레인(옥상드레인)

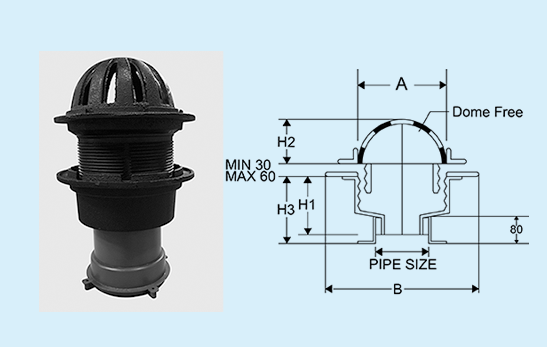

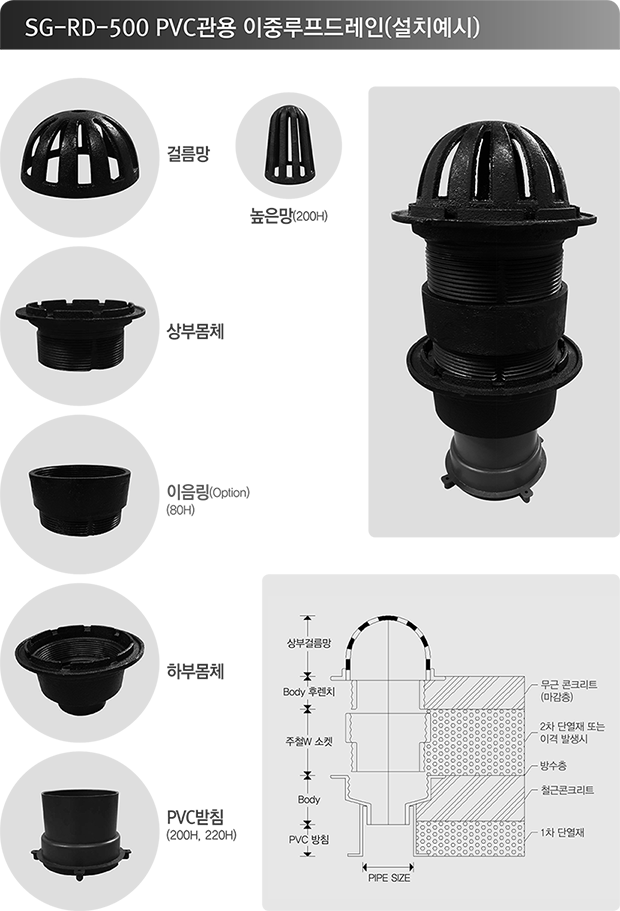

PVC관용 이중루프드레인 SG-RD-500





SG 500 타입은 Body(주철)와 Dome Grate(망, 주철)로

이루어져 있으며, 이중 Ancher Flange로 높낮이 조절이

가능하며 완벽한 이중 배수구조로 아파트 및 슬라브

건축물에 다양하게 사용 될 수 있도록 제작되어 있으며

마감시 규격이상 이격이 생겼을 경우 연결 조절 소켓을

사용하여 바닥마감 처리를 용이하게 처리할 수 있음



자료출처: 세계주철산업



PIPE SIZE / 규격	A	B	H1	H2	H3
75Φ	165	210	110	85	160(180)
100Φ	165	210	110	85	160(180)

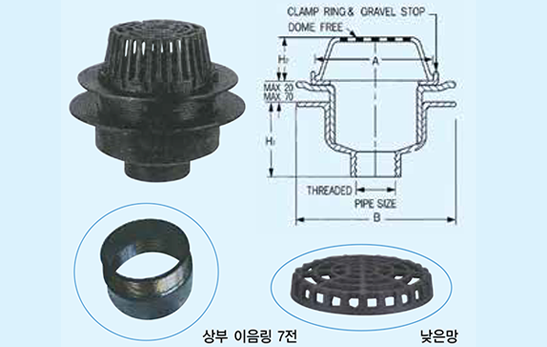

강관용 이중 루프드레인 SG-RD-630





SG 630 타입은 Body(주철)와 Dome Grate(망, 주철)로 이루어져 있으며,

이중 Anchor Flange로 높낮이 조절이 가능한 완벽한 방수처리로

많은 건축물에 다양하게 사용됨



PIPE SIZE / 규격	A	B	H1	H2
50Φ	260	330Φ	120	90
75Φ
100Φ
125Φ
150Φ
200Φ		360		95

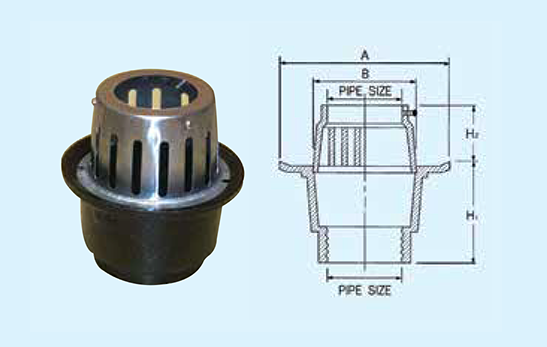

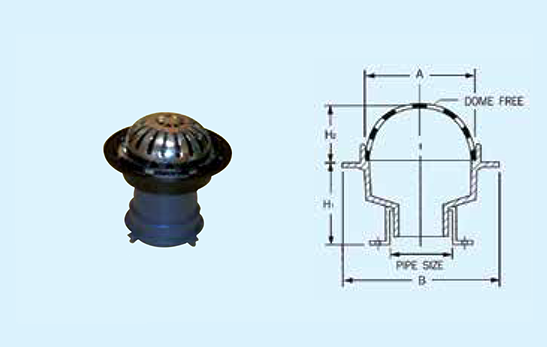

PVC관용 루프드레인(스텐망타입) SG-RD-605





SG 605타입은 Body(주철)와 Dome Grate(SUS 304)

평망(주철제)로 이중망 구조이며, 상부망의 변형 및 부식을

방지할 수 있으며, 몸체(Body)는 PVC받침으로 슬리브판에

고정시켜 PVC관과 연결이 용이하도록 제작됨



PIPE SIZE / 규격	A	B	H1	H2
75Φ	165	210	90	50
100Φ	165	210	90	50

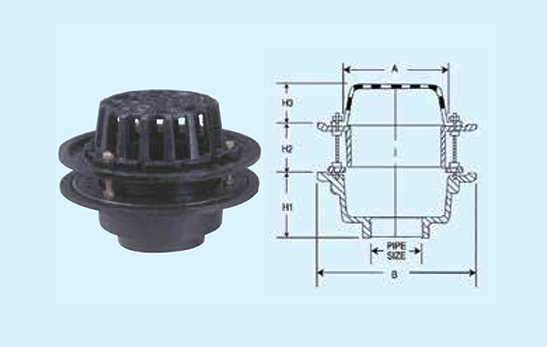

강관용 삼중 루프드레인 SG-RD-635





SG635 타입은 주철제로서 Body 부분과 방수 및 단열층 배수링 부분과

단열재 고정및 누름층 배수부분과 Grate(망) 부분으로 이루어진 루프드레인으로

내단열, 외단열 모두 적합한 신제품



PIPE SIZE / 규격	A	B	H1	H2	H3
50Φ	190	300	90	60	80
75Φ	190	300	90	60	80
100Φ	190	300	90	60	80
125Φ	255	350	90	60	80
150Φ	255	350	90	60	80
200Φ	255	350	90	60	80

발코니 드레인 SG-BD-655





SG 655타입은 Body(주철제)와 Open Grate(SUS 304)로 되어있어

변형 부식을 방지 할 수 있으며 건축물의 지하 주차장 및

발코니 등에 사용



PIPE SIZE / 규격	A	B	H1	H2
75Φ	210	175	120	100
100Φ	210	175	120	100
125Φ	260	225	120	100
150Φ	260	225	120	100

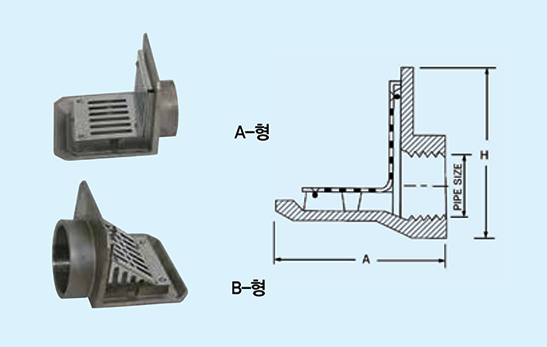

스텐벽체형 드레인(강관용) SG-PD-665(A/B)





SG 665타입은 Body(SUS 304)와 Grate(SUS 304)로 되어있으며

우수한 외벽 설치시 사용



PIPE SIZE / 규격	A	H
50Φ	185	130
75Φ	215	155
100Φ	210	170
125Φ	220	190
150Φ	230	210
200Φ	250	270









플로아드레인(바닥드레인)



이중육가 SG-FD-310



SG 특수사각 타입은 이중육가(SG310) Strainer의 기본규격으로

타일 규격 등 시공상의 애로사항을 다각적으로

해결해 줄 수 있어 화장실 및 바닥용으로 가장 널리쓰임



PIPE SIZE / 규격	A	B	H1	H2
				MIN	MAX
50Φ	170	100 x 100	45	10	40
	170	150 x 150	45	10	40
	170	200 x 200	45	10	40
75Φ	185	125 x 125	50	10	45
	185	150 x 150	50	10	45
	185	200 x 200	50	10	45
100Φ	220	150 x 150	50	10	45
	220	200 x 200	50	10	45
125Φ	240	200 x 200	60	10	55
150Φ	255	200 x 220	65	10	60
200Φ	300	250 x 250	70	15	65

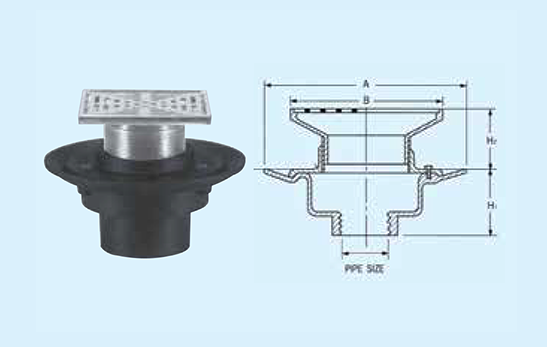

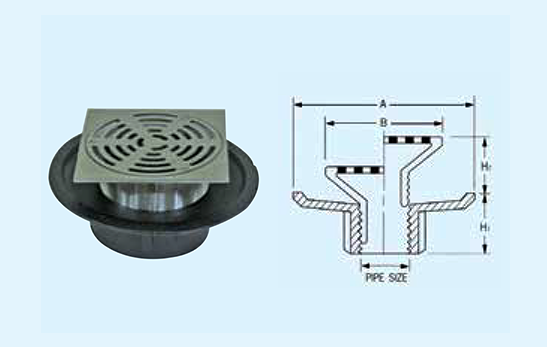

후렌치 사각육가 SG-FD-321



SG 321 타입은 Body(주철)와 상부(SUS 304)로 되어있으며

호텔, 오피스, 빌딩 등 광범위하게 사용



PIPE SIZE / 규격	A	B	H1	H2
50Φ	240	125 x 125	110	55
75Φ		150 x 150
100Φ		200 x 200

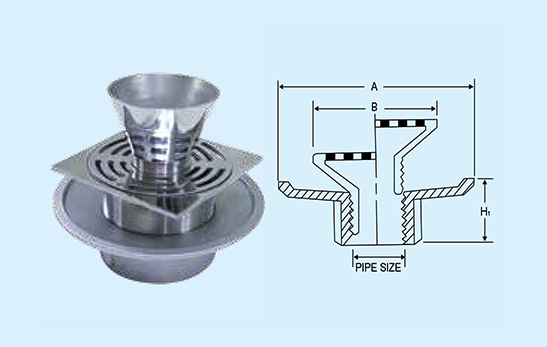

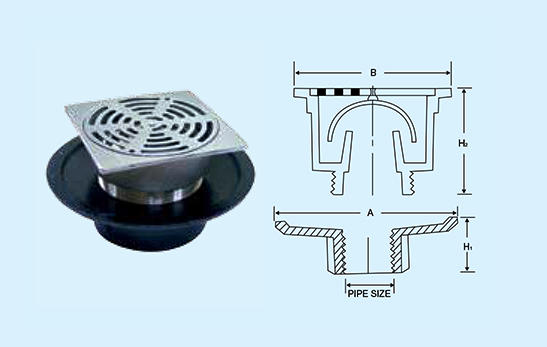

이중봉수육가 SG-FD-331



SG 331 타입은 Body(주철제)와 상부(SUS 304)로 되어있으며

이중육가의 역할과 악취를 차단시키는데 탁월하며

화장실, 목욕탕, 공장 등에 널리쓰임



PIPE SIZE / 규격	A	B	H1	H2
				MIN	MAX
50Φ	170	100 x 100	45	10	40
75Φ	185	125 x 125	50	10	45
100Φ	220	150 x 150	50	10	45



스텐이중공조실육가 SG-FD-342



SG 342 타입은 상하부 스텐재질로 되어있으며

병원, 연구실, 빌딩 등 다각적으로 광범위하게 사용됨



PIPE SIZE / 규격	A	B	H1	H2
				MIN	MAX
50Φ	170	150 x 150	45	10	40
	170	200 x 200	45	10	40
75Φ	185	150 x 150	50	10	45
	185	200 x 200	50	10	45
100Φ	220	150 x 150	50	10	45
	220	200 x 200	50	10	45
