풍속별 외부 천정 구조틀 설계 적용 기준

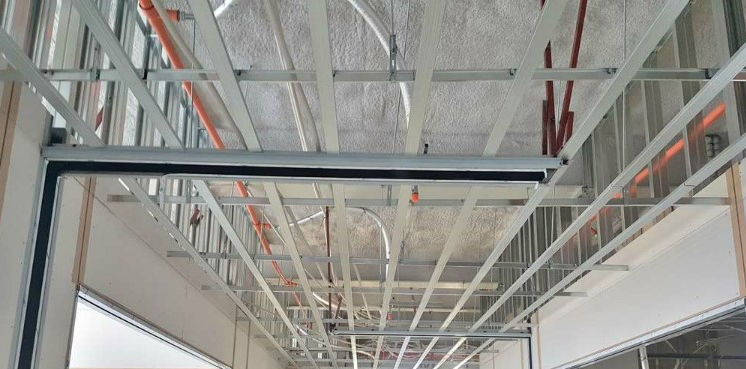

풍속별 외부 천정 구조틀 설계 적용 기준









· 외부 천정틀에 대한 구조 계산을 실시하여 검토 후 시공할 것



·  해안가 시공 시 부식에 강한 자재를 사용하여야 하므로

부자재를 ST'S 자재를 사용할 것



·  달대 길이가 보강 기준을 초과하는 경우 해당 기준

길이마다 수평으로 좌굴 보강을 할 것



·  단부는 반드시 탈락방지용 몰딩으로 시공할 것



·  Hanger Bolt는 단부와의 간격이 150mm

(격자형 천정틀은 300mm)를 초과하지 말 것



·  원형 또는 이형의 단부는 몰딩에 맞추어 빈틈이

생기지 않도록 가공/ 시공한다



·  외부에 시공되는 천정 마감재는 모두

나사못을 사용하여 틀에 부착한다



·  외부에 시공되는 A/L 천정 마감재는 모두

나사못을 사용하여 틀에 부착(장당 5개소 이상) 한다.





구 분

25 m/s

30 m/s

35 m/s

40 m/s

45 m/s

SQ-bar

각 파이프

SQ-bar

각 파이프

SQ-bar

각 파이프

SQ-bar

각 파이프

SQ-bar

각 파이프

상 부 틀

30x40x 0.45t @900

25x25x 2t @1400

30x40x 0.45t @900

25x25x 2t @1400

40x50x 0.45t @900

25x25x 2t @1100/ 30x30x 2t @1400

40x50x 0.45t @900

30x30x 2t @1300

40x65x 0.45t @900

30x30x 2t @1100

하 부 틀

Clip bar @600

25x25x 2t @600

40x30x 0.45t @600

25x25x 2t @600

50x40x 0.45t @600

25x25x 2t @600

50x40x 0.45t @600

30x30x 2t @600

65x40x 0.45t @600

30x30x 2t @600

달 대

수 평  간 격

@900x 900

@1400x 900

@900x 900

@1400x 900

@900x 900

@1100x 900/ @1400x 900

@900x 900

@1300x 900

@900x 900

@1100x 900

수 직 보 강

Φ 9

450mm* 이하

-

450mm* 이하

-

450mm* 이하

-

450mm* 이하

-

450mm* 이하

-

Φ 12

700mm* 이하

-

700mm* 이하

-

700mm* 이하

-

700mm* 이하

-

700mm* 이하

-

각파이프 보강볼트 (Φ 9) 15*15* 1.6t

880mm* 이하

-

880mm* 이하

-

880mm* 이하

-

880mm* 이하

-

880mm* 이하

-

각파이프 보강볼트 (Φ 12) 20*20* 1.6t

1150mm* 이하

-

1150mm* 이하

-

1150mm* 이하

-

1150mm* 이하

-

1150mm* 이하

-

각파이프 20*20*1.6t

-

1500mm* 이하

-

1500mm* 이하

-

1500mm* 이하

-

1500mm* 이하

-

1500mm* 이하

각파이프 40*40*1.6t

-

3100mm* 이하

-

3100mm* 이하

-

3100mm* 이하

-

3100mm* 이하

-

3100mm* 이하

해 당  지 역

의정부, 남양주, 하남, 성남, 양평, 여주, 이천, 용인, 철원, 춘천, 홍천, 원주, 평창

서울, 인천, 김포, 구리, 수원, 안산, 화성, 시흥 등

삼척, 청주, 울진, 마산, 통영, 거제, 울산, 진도, 목포, 여수

속초, 강릉, 군산, 제주, 부산

포항, 울릉도, 독도

* 구조 계산을 근거하여 SQ-Bar 대신 HS-Bar로 대체 가능함

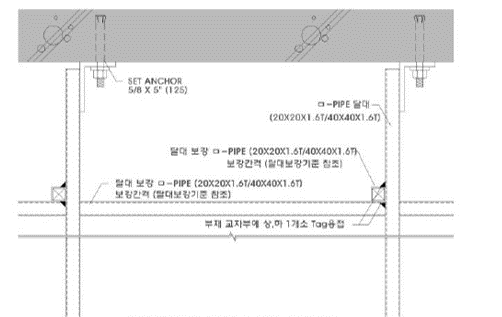

각파이프 달대 보강 상세도

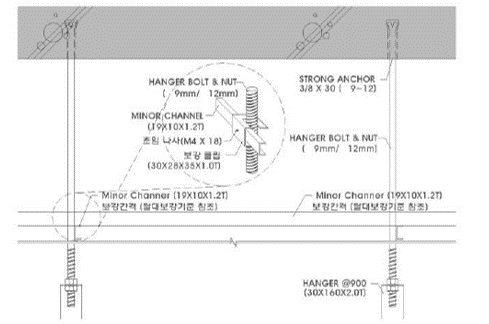

9mm, 12mm 달대 보강 상세도

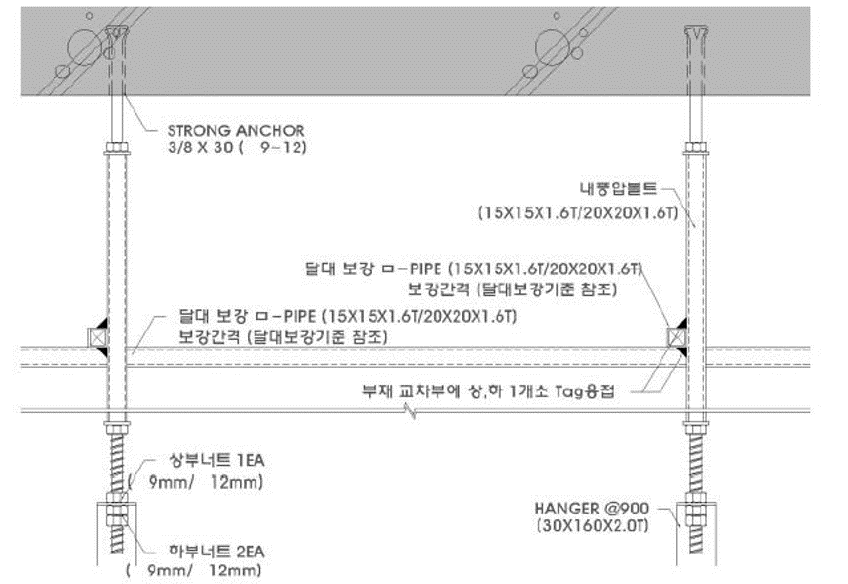

내풍압볼트 달대보강 상세도



▒ 달대 보강 기준

구 분		달 대  길 이	달 대 보 강  간 격
달 대	Φ 9mm	450mm 이하	450mm 이하
	Φ 12mm	700mm 이하	700mm 이하
	내풍압볼트 15 x 15 x 1.6T	880mm 이하	880mm 이하
	내풍압볼트 20 x 20 x 1.6T	1,150mm 이하	1,150mm 이하
	각파이프 20 x 20 x 1.6T	1,500mm 이하	1,500mm 이하
	각파이프 40 x 40 x 1.6T	3,100mm 이하	3,100mm 이하
