금속 커튼월의 설계 하중 기준과 요구 성능에 대해서...







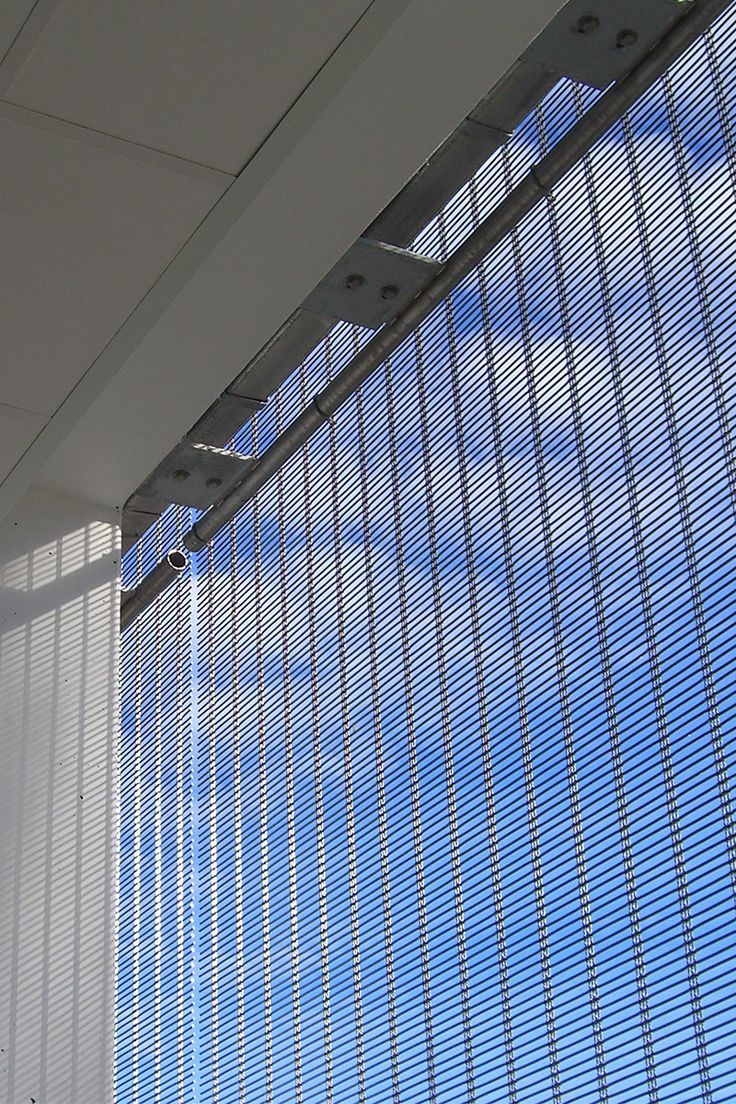

커튼월 이란 건축구조상 Curtain과 같이 공간을 칸막이하거나 뜯어내는 것이 자유로운 벽이며

즉, 건물의 하중을 부담하지 않는 벽, 소위 비내력 벽을 말한다.



설계 하중 기준

설계풍압

적설하중 및 지진 하중



기타 하중 (활하중)

- 지붕, 발코니, 계단 등의 난간 손스침: 0.9kN의 집중하중

- 주거용 구조물일 때 0.4kN/m의 수평 등분포하중

- 기타의 구조물일 때 0.8kN/m의 수평 등분포하중





구조 요구 성능

금속 커튼월 부재의 처짐 허용치

· 지점에 대해 수직방향으로의 처짐 : 부재의 길이가 4,113mm 이하: L/175, 4,113mm 초과: -L/240 +6.35mm

(L은 지점에서 지점까지의 거리를 말함)



· 지점에 대해 수직방향으로의 처짐 중 캔틸레버 형태의 부재: 2L/175



· 중력 방향에 대한 처짐

- 금속 및 기타 구조 부재 : 3.2mm  이하

- 개폐창 부위 : 1.6mm 이하

- 금속 커튼월 부재에 고정된 유리의 물림 치수는 설계도서상에 표시된 치수의 75% 미만으로 감소되어서는 안 된다.



· 잔류 변형의 허용치 : L/500 이하



금속 패널의 처짐 허용치

금속패널 단변 길이는 L/60을 초과금지



유리의 처짐 허용치

유리의 처짐은 설계 풍하중에 대해서 25.4mm 이하



실링재의 물림 치수 및 두께

- 구조용 실링재의 물림 치수 및 두께 : 반드시 구조계산을 통한 안정성을 확인

- 실링재의 팽창률 : 설계상 치수에서 25%를 초과금지



긴결류 및 고정철물

설계하중을 견딜 수 있도록 설계

열에 의한 수축팽창

+82℃ ~ 18℃의 커튼월 금속 표면온도에 대하여 발생되는 수축팽창을 흡수할 수 있도록 설계



구조체의 변형 및 오차

구조 확인하며 판단



내충격 성능

인체, 기타의 물체, 청소용 장치의 동하중 및 충격에 대하여 안전





기밀성능



· 75Pa ~ 299Pa 압력차에서 시행

· 공기유출량은 고정창 : 18.3ℓ / ㎡ · min 이하

· 공기유출량은 개폐창 : 23.2ℓ / m · min 이하



수밀성능



· 누수량에 대한 허용치 : 15ml (1/2온스) 이하의 유입수의 경우 누수로 생각하지 않는다.

· 설계 풍압 중 정압의 20% 또는 299Pa 중 큰 값의 압력 차에서 수행하며 최대 720Pa를 넘지 않도록 한다.

· 살수는 3.4ℓ / ㎥ · min의 분량으로 15분 동안 시행



단열성능



· 단열성능 시험방법은 공사시방에 따른다.

· 스팬드럴 부분의 단열재 적용의 제한치는 국토교통부 고시 건축물의 에너지절약 설계기준의 단열재의 두께 기준을 따른다.



결로방지



· 커튼월의 실내 측 및 벽체 내에 유해한 결로가 생기지 않도록 설계

· 커튼월은 결로수에 의한 녹이나 동결 등에 의해 성능저하와 기구상의 결함이 생기지 않도록 한다.



복사열



· 스팬드럴 부분은 열파손을 고려하여 설계

· 유리면과 내부 백패널과의 간격을 50mm 이상 유지



내화성능



· 국토교통부 고시 건축자재 등 품질인정 및 관리기준, 국토교통부령 건축물의 피난 방화구조 등의 기준에 관한 규칙, 국토교통부령 건축물의 설비기준 등에 관한 규칙을 따른다.

· 배연창 및 피난창이 요구될 경우는 해당 법규에 적합한 위치, 크기, 개폐방법 및 제품으로 설계



소음 방지



· 커튼월은 풍압, 구조체의 변형, 외기 온도변화 등에 의해 생기는 소음이나 금속 마찰음 등을 최소로 억제

· 커튼월 부재의 단면 설계 시 유리의 소음전달 손실률보다 크게 설계

· 커튼월의 소음전달 등급의 판단은 ASTM E90 규정에 의함

· 차음성능은 음의 평균 투과손실률이 40dB 이하



접촉 부식 방지



· 이종금속 등은 이격재를 사용하여 접촉이 생기지 않도록 설계

· 부식이 생길 염려가 있는 부분은 절연 처리, 방청처리를 실시



내구성능



· 예측된 환경조건에 대하여 충분한 내구성이 있도록 표면마감을 적용

· 유지관리를 수행할 수 있도록 점검통로 등을 고려
