한중콘크리트 (Cold Weather Concrete) 적용범위









정의



하루평균기온이 4℃ 이하가 예상되는 조건일 때는 콘크리트가 동결할 우려가 있는 시기에

시공되는 콘크리트를 말한다.

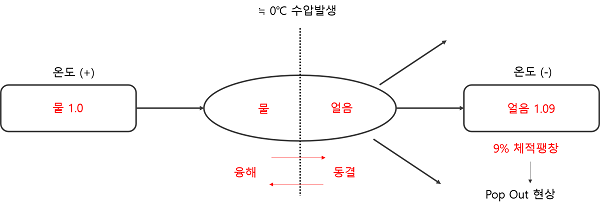

체적팽창 Mechansm

재료 및 배합



· 포틀랜드 시멘트를 사용하는 것을 표준

· 골재가 동결되어 있거나 골재에 빙설이 혼입 되어 있는 골재 사용 금지

· 재료 가열은 물 또는 골재를 가열하고, 시멘트는 직접 가열 금지

· 공기연행 콘크리트를 사용하는 것을 원칙

· 단위수량은 초기동해 저감 및 방지를 위하여 되도록 적게

· 물-결합재비는 원칙적으로 60% 이하

· 거푸집은보온성이 좋은 것을 사용

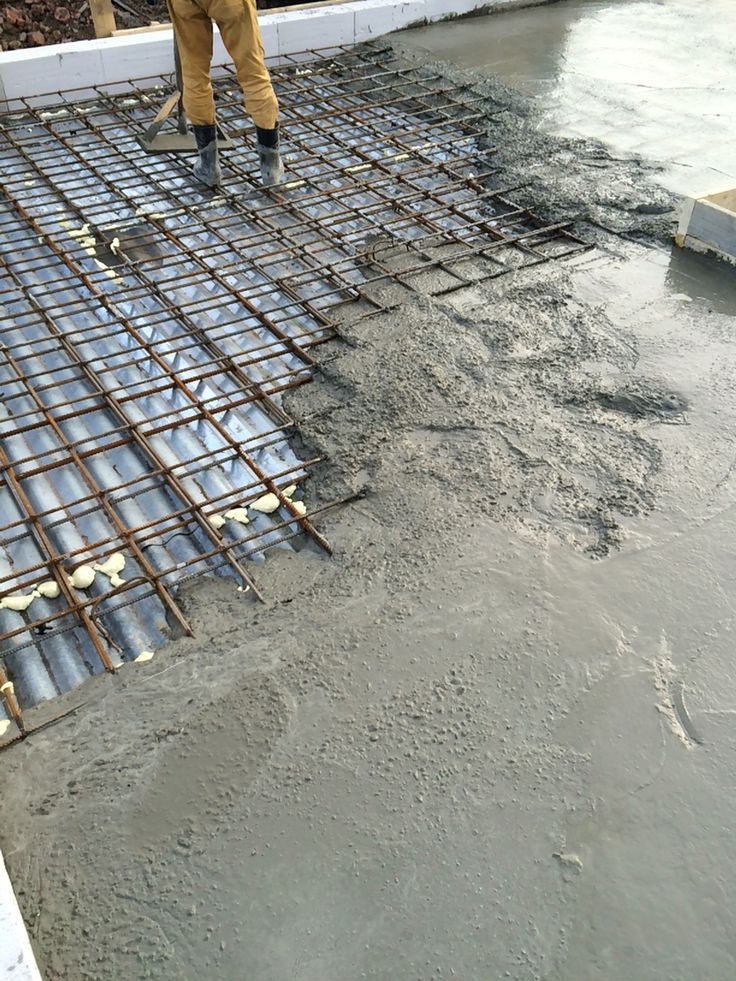

시공



· 콘크리트의 운반은 열량의 손실을 가능한 한 줄이도록 시행

· 타설할 때의 콘크리트 온도는 5~ 20℃의 범위

· 기상 조건이 가혹한 경우나 부재 두께가 얇을 경우에는 타설 시 콘크리트의 최저온도는 10℃ 정도를 확보

· 콘크리트를 타설 할 때에는 철근이나, 거푸집 등에 빙설 부착 금지

· 콘크리트를 타설할 마무리된 지반은 콘크리트 타설까지의 사이에 동결하지 않도록 시트 등으로 덮어 보양

· 시공이음부의 콘크리트가 동결되어 있는 경우는 적당한 방법으로 이것을 녹여 콘크리트를 이어 타설

· 콘크리트를 타설한 후 즉시 시트나 기타 적당한 재료로 표면을 덮어 보양

· 구조체 콘크리트의 압축강도 검사는 현장봉함양생으로 실시

· 양생기간 중에는 콘크리트의 온도, 보온된 공간의 온도 및 기온을 자기 기록 온도계로 기록



[현장봉함양생]

콘크리트가 기온이 변화함에 따라 콘크리트의 표면에서 물의 출입이 없는 상태를 유지한 공시체의 양생

양생

초기양생

· 콘크리트 타설이 종료된 후 초기동해를 받지 않도록 초기양생을 실시

*[초기동해] 응결 및 경화의 초기에 받는 콘크리트의 동해

· 콘크리트를 타설한 직후에 찬바람이 콘크리트 표면에 닿는 것을 방지

· 소요 압축강도가 얻어질 때까지 콘크리트의 온도를 5℃ 이상으로 유지

· 소요 압축강도에 도달한 후 2일간은 구조물의 어느 부분이라도 0℃ 이상이 되도록 유지

· 초기양생 완료 후 2일간 이상은 콘크리트의 온도를 0℃ 이상으로 보존

보온양생

· 급열 양생, 단열 양생, 피복양생 및 이들을 복합한 방법 중 한 가지 방법을 선택

[급열양생]

양생기간 중 어떤 열원을 이용하여 콘크리트를 가열하는 양생

[단열양생]

단열성이 높은 재료로 콘크리트 주위를 감싸 시멘트의 수화열을 이용하여 보온하는 양생

[피복양생]

시트 등을 이용하여 콘크릴트의 표면 온도를 저하시키지 않는 양생

· 콘크리트에 열을 가할 경우에는 콘크리트가 급격히 건조하거나 국부적 가열 금지

· 급열 양생을 실시하는 경우 가열설비의 수량 및 배치는 시험가열을 실시한 후 결정

· 단열 양생을 실시하는 경우 콘크리트가 계획된 양생온도를 유지하도록 관리하며 국부적 냉각 금지

· 보온 양생 또는 급열 양생을 끝마친 후에는 콘크리트의 온도를 급격 저하 금지

· 보온 양생이 끝난 후에는 양생을 계속하여 관리재령에서 예상되는 하중에 필요한 강도를 얻을 수 있게 실시



거푸집 및 동바리

· 거푸집은 보온성이 좋은 것을 사용

· 지반의 동결 융해에 의하여 변위를 일으키지 않도록 지반의 동결을 방지하는 공법으로 시공

· 거푸집 제거는 콘크리트의 온도를 갑자기 저하시키지 않도록 할 것



양생방법

급열 양생 (열풍기)

· 연소된 가스가 콘크리트 표면에 접촉되지 않도록 주의

· 안전사고에 유의



보온 양생 (양생포, 보온재)

· 기온이 영상일 경우에는 보온만으로도 충분

· 콘크리트에 밀착되도록 설치

· 구조물의 코너와 모서리 부분은 본체에서 가장 취약 부분이므로 보온재는 통상 슬래브나

벽체의 보온재보다 3배 이상의 두께로 설치



가설천막

· 가장 효과적

· 가열된 공기가 순환되도록 하며, 작업공간을 고려한 천막 크기 결정

· 빈틈없이 하여 차가운 공기 차단

· 가열된 내부 공기의 온도가 콘크리트의 온도보다 11℃ 이상 높지 않도록 관리



양생 시 유의사항

· 화재예방계획을 수립하여 화재경계활동 강화 및 가스 중독 등 안전사고예방

· 초기양생 : 압축강도가 5MPa에 이를 때까지 구조물의 어느 부분도 0℃ 이하로 되지 않도록 관리

· 한풍에 의한 온도저하 유의 : 바람이 들어가지 않도록 하는 것이 중요

· 방풍막이용 천막은 상부 적설하중을 고려하여 견고하게 설치

· 양생 종료 12시간 전부터 살수 금지

· 초기 보호양생 종료 시 급속한 온도저하 방지



적용범위



· 1일 평균기온이 4℃ 이하로 예상될 때

· 응결· 경화의 지연이 예상될 때

· 아침, 저녁으로 동결피해가 예상될 때

· 하루 평균기온이 5℃ 이하, 24시간 중 반 이상이 10℃ 의 조건이 3일 이상 지속될때



타설방법

기 온	콘 크 리 트  타 설  방 법
4 ℃ 이상	통상과 같은 방법으로 콘크리트 타설
0~ 4 ℃	간단한 주의와 보온
3 ~0 ℃	견실한 보온과 재료 (물, 골재)의 가열 필요
-3 ℃ 이하	가열 양생 등 본격적인 한중콘크리트 시공
