W-STUD 란? 벽체 상세도, 스터드 맞댄이음 보강 연결

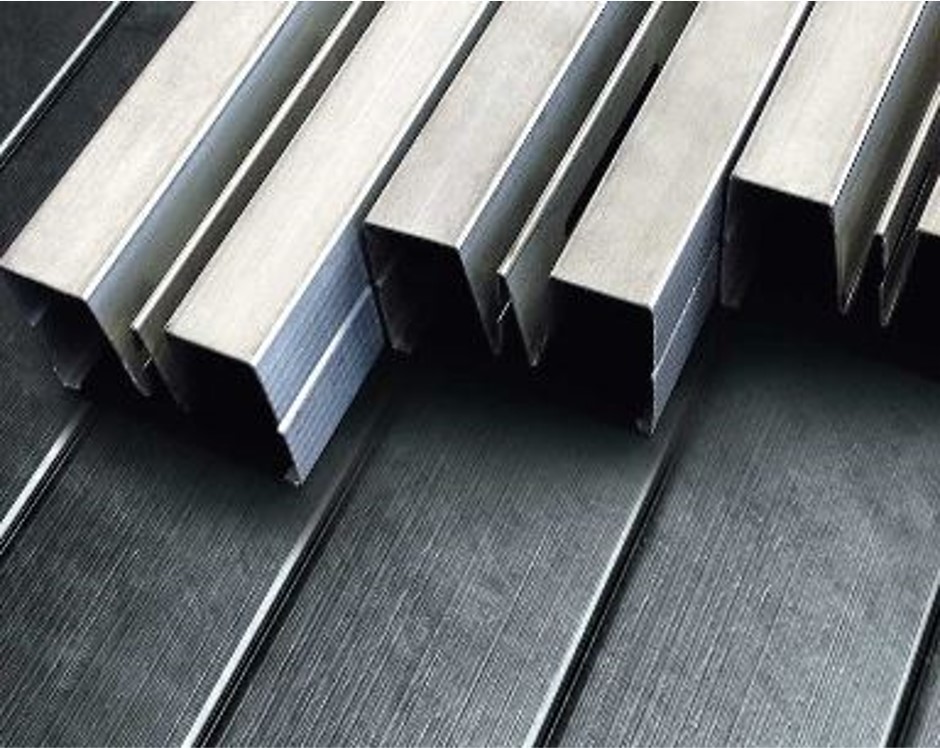

W-스터드 시스템



화이트노이즈(백색소음)을 효과적으로 차단시켜 주는

고성능의 단일스터드만으로

2시간 내화 및 1등급 차음 성능을 구현

(타공런너와 함께 시공 필요) 기존

이중 스터드 구조에 비해 얇은 벽체 제안이

가능하여(최소 벽체두께 150mm) 공간 활용성을 향상시킨다.



 사양



두께: 0.5mm

너비: 74, 90, 100, 124형



적용부위



호텔, 학교 등과 같이 높은 수준의 차음성능이

요구되는 건식벽체(포시즌/ 카지노 월타입에 적용되었음)



* 화이트 노이즈: 음폭이 넓어 공해에 해당하지 않는 소음

무작위 패턴을 보여주기 때문에 랜덤 노이즈 라고 한다.

그래프로 나타내면 주파수 대역이

전체에 걸쳐 나타나는 평탄한 잡음

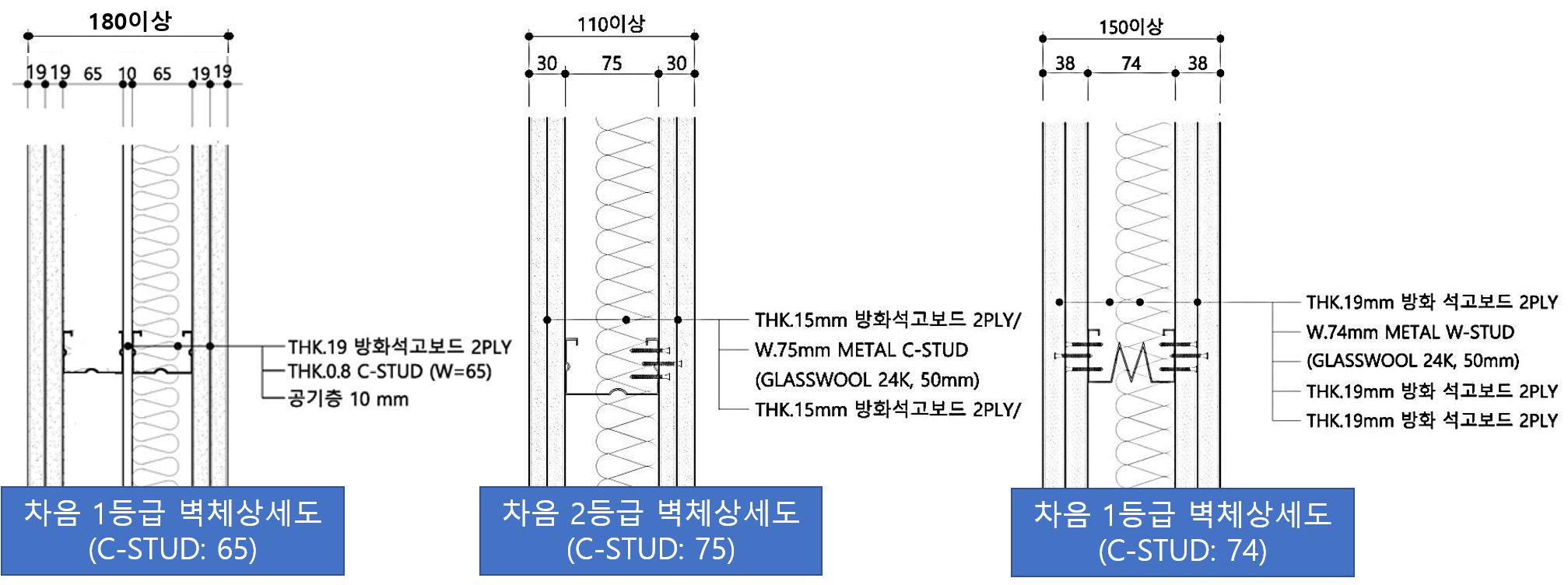

STUD	차음성능	내화	두께(m)	구 조
C-STUD	1등급 (RW=63)	2시간	180 이상	[방화(방화방수)석고보드 19mm]+[방화석고보드19mm]+[C-STUD,두께 0.8mm,폭 50mm 그라스울 (밀도24k 두께 50mm) 및 공기층 4mm] +[C STUD, 두께0.8mm, 폭50mm]+[방화석고보드19mm]+[방화(방화방수)석고보드 19mm]

STUD	차음성능	내화	두께(m)	구 조
C-STUD	2등급 (RW=43)	1.5시간	110 이상	[방화석고보드 15mm]+[방화석고보드15mm]+[C-STUD,두께 0.8mm,폭 50mm이상 그라스울 (밀도24k 두께 50mm) 및 공기층 4mm]+[방화석고보드15mm]+ [방화석고보드 15mm]

STUD	차음성능	내화	두께(m)	구 조
W-STUD	1등급 (RW=62)	2시간	150 이상	[방화석고보19mm]+ [방화석고보드 19mm] +[W STUD, 두께0.5mm, 폭 74mm, 그라스울 (밀도 24k이상, 두께 50mm) 및 공기층 24mm 포함] + [방화석고보드 19mm] + [방화석고보드 19mm]



스터드 보강 연결 상세도

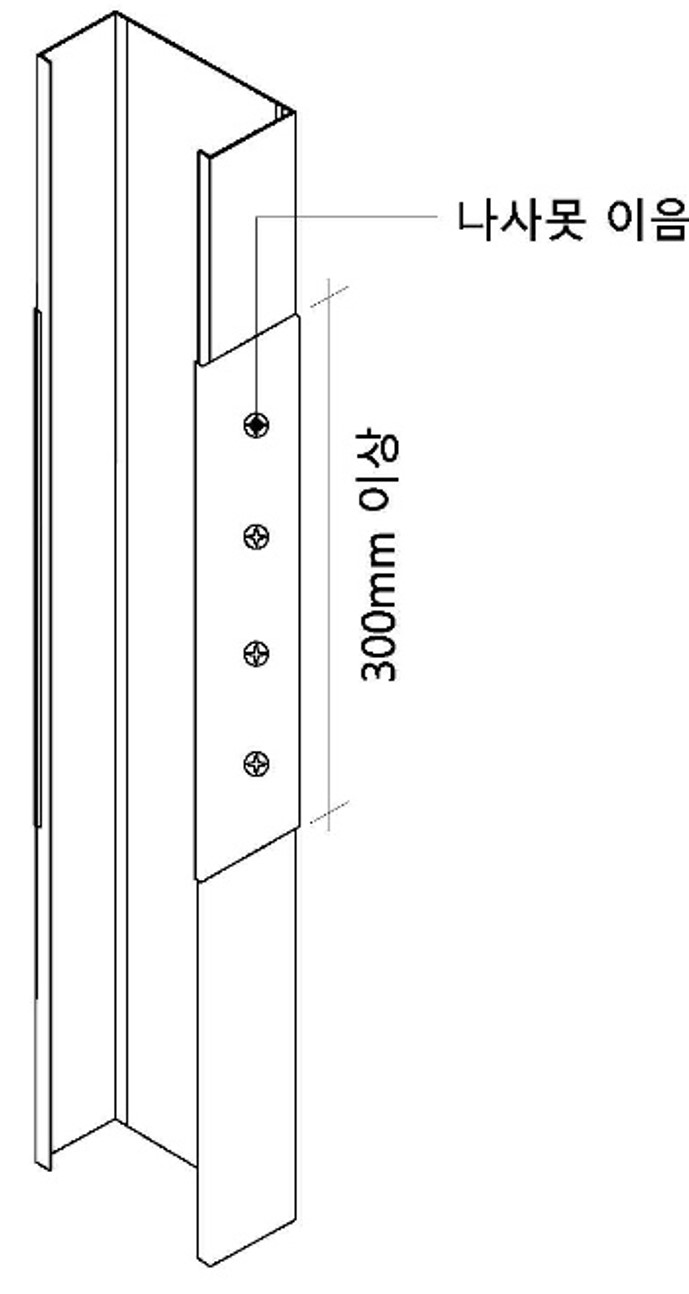

· 러너 보강 스터드 맞댄이음



두 개의 스터드를 맞댄이음으로 하고

그위를 300mm 이상 러너로 겹치게 한 후

각각의 스터드와 러너를 나사못으로 고정한다

(용접을 할 수 없거나 급하게 높이를 늘려야

할 경우 사용 - 비권장)

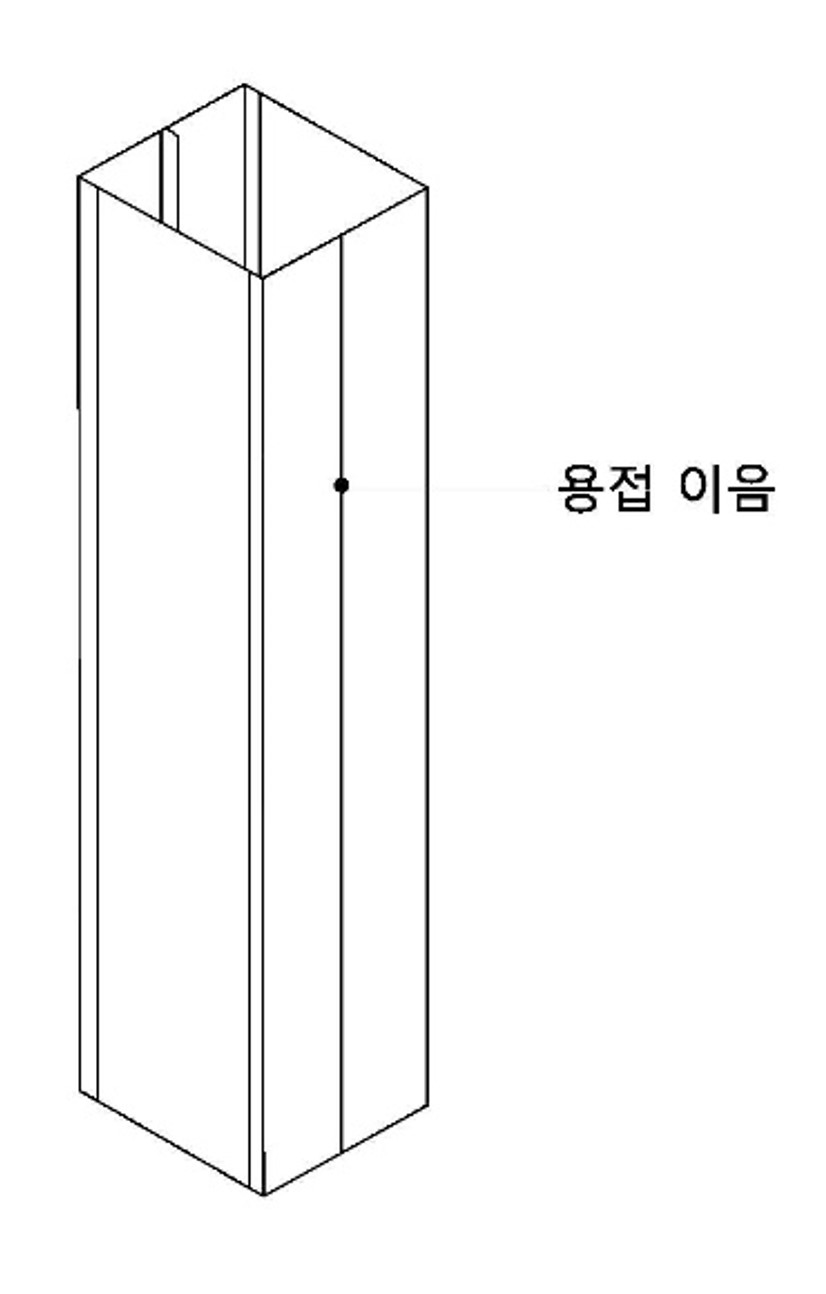

· 스터드 용접 맞댄이음



C스터드의 플랜지 양면을 600mm 이내 간격으로

용접으로 고정시켜 보강한다

(약 26% 높이 증가)

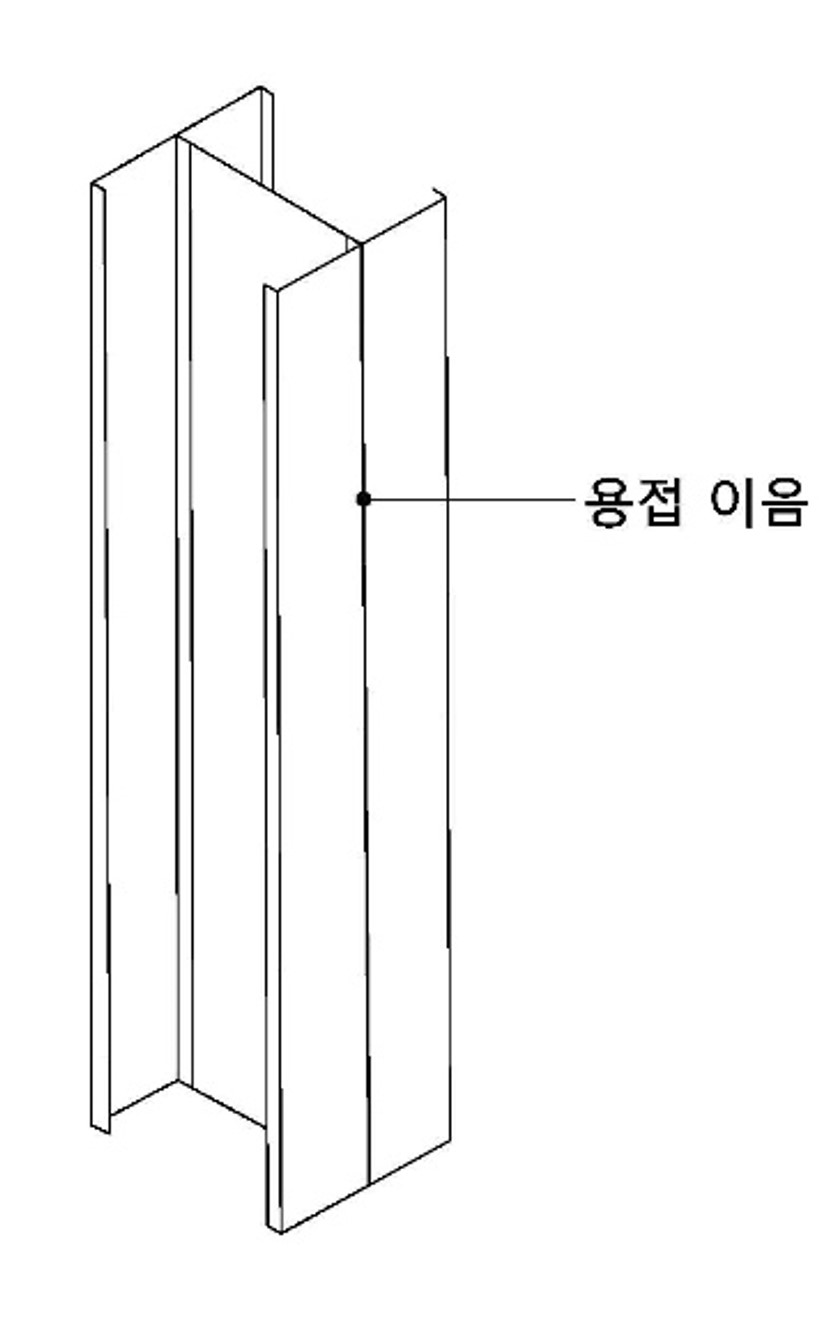

· 스터드 맞댄이음



두 개의 C 스터드 웨브를 맞붙여

용접 또는 나사못을 이용하여 고정함으로써

더 높은 층고의 석고보드 칸막이 벽 시공이 가능하다

(27% 높이 증가)









* USG BORAL 기준 - 스터드 맞댄 이음의 층고 높이 비교표

스터드 규격	단일 스터드	단일스터드 (맞댄이음 보강)	비고
50 S 45-08	4.35	5.48	일반석고보드 12.5T 양면 2겹 시공
65 S 45-08	5.03	6.34
75 S 45-08	5.47	6.89	스터드 간격 450mm
90 S 45-08	6.12	7.71	횡방향하중 240N/㎡
100 S  45-08	6.54	8.24	최대허용처짐 L/240



· 허용 처짐이란 벽체의 강성(센 정도)을 뜻하며

L/120 보다 L/360인 경우가 벽체의 처짐이

작아지므로 허용높이 감소

· L/120: 허용되는 범위가 가장 크며, 대부분 적용이 어려움

· L/240: 일반적인 허용범위이며, 마감이 도배와 같이

벽체의 흔들림에도 마감에 지장이 적은 경우

· L/360: 도장마감과 같이 벽체의 흔들림에 영향이

큰 경우 적용



* 벽체의 처짐이 작은 L/360 사용 권장
